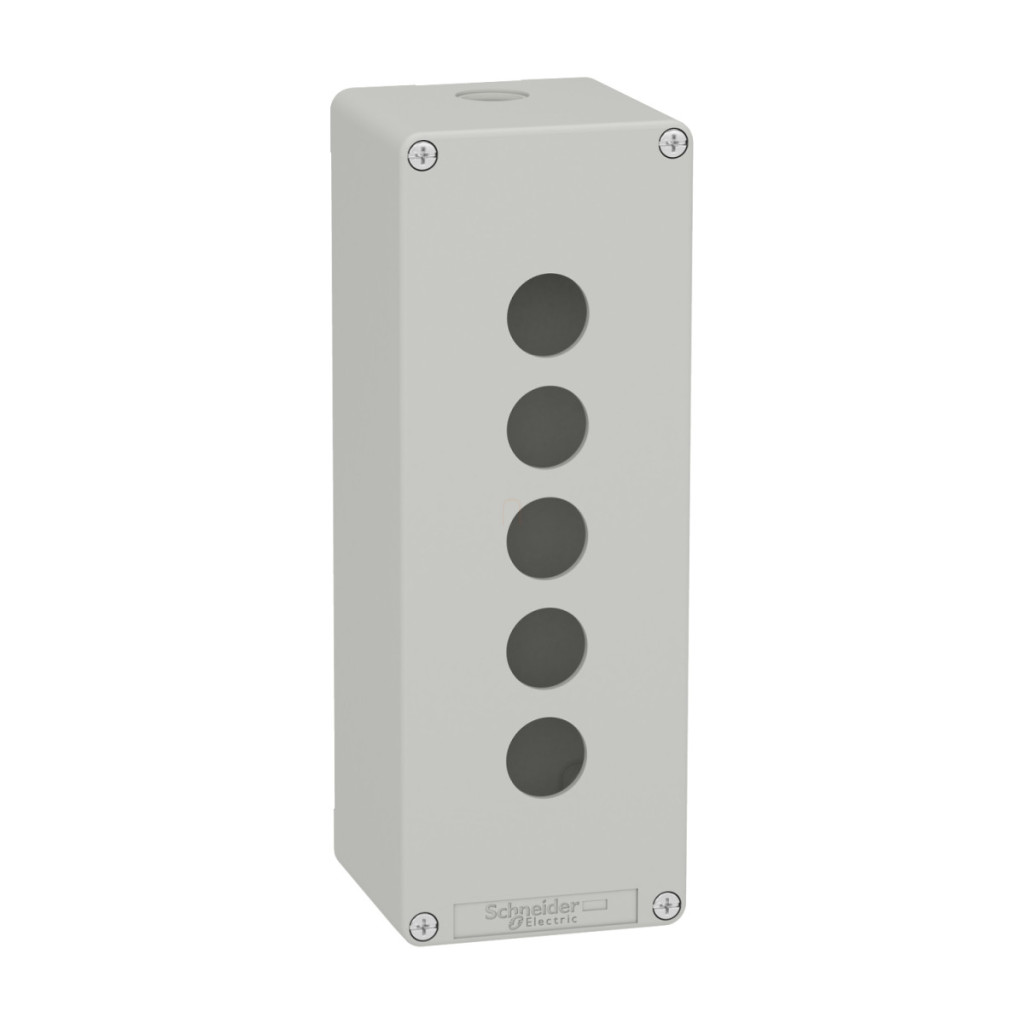

Carcasa metalică turnată Schneider Electric Harmony seria XAPD4505 este o soluție excelentă pentru sistemele de control industrial în care durabilitatea și fiabilitatea sunt importante. Acest produs face parte din familia de produse Harmony XAP, special concepută pentru a acomoda unități de control și semnalizare de 22 mm. XAPD4505 este o stație de control goală din aliaj de zinc turnat, de calitate superioară, cu 5 decupaje, care oferă flexibilitate maximă în amplasarea elementelor de control. Deschiderile cu diametrul de 22 mm din carcasă, proiectate cu precizie, se potrivesc perfect cu unitățile de control și semnalizare din seria Schneider Electric XB2 SL. Decupajele poziționate vertical sunt la o distanță de 30 mm una de alta și sunt amplasate într-o singură coloană verticală. Carcasa gri (RAL 7035) nu este doar funcțională, ci se integrează și estetic în mediile industriale. Parametrii tehnici ai XAPD4505 sunt remarcabili. Carcasa are o dimensiune a panoului frontal de 80 x 220 mm și o adâncime totală de 77 mm, oferind o adâncime internă utilizabilă de 74,5 mm pentru componentele încorporate. Intrarea cablului în carcasă este asigurată de un presetup cu filet M25 x 1,5, care respectă standardul ISO. Acest design facilitează instalarea și asigură o etanșare corespunzătoare. Orificiile de intrare a cablurilor includ, de asemenea, un dop de închidere care iese în afară cu 6 mm, asigurând etanșarea corespunzătoare a orificiilor neutilizate. Produsul are clase de protecție remarcabile: niveluri de protecție IP65, IP66 și IP69 în conformitate cu EN/IEC 60529 și EN/IEC 60947-5-1. De asemenea, are o clasă de rezistență la impact IK07 în conformitate cu IEC 62262. Carcasa are clasa de protecție la atingere I, în conformitate cu IEC 61140. Aceste specificații asigură protecția adecvată a produsului împotriva prafului, jeturilor de apă și chiar spălării cu presiune înaltă, făcându-l ideal pentru medii cu cerințe stricte de curățare. Produsul are un strat protector de tip TC și poate funcționa într-un interval larg de temperaturi, de la -25 °C la +70 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +70 °C. Acest lucru asigură funcționarea fiabilă a produsului într-o varietate de medii industriale, chiar și în condiții meteorologice extreme. Produsul XAPD4505 de la Schneider Electric este certificat EAC, ceea ce atestă conformitatea acestuia cu cerințele de conformitate eurasiatice. Dacă este necesar, se poate solicita și un tratament care să asigure rezistența la anumite substanțe chimice. Carcasa are două orificii cu diametrul de 5,6 mm și adâncimea de 19 mm pentru montare. Produsul este cunoscut și sub denumirea scurtă XAPD în gama Schneider Electric și se vinde individual.
Schneider Electric Harmony - XAPD4505 -XAP, XB2 SL gol, carcasă din aliaj de zinc, gri, M25, 22 mm date tehnice
Caracteristici principale
Familia de produse: Harmony XAP
Tipul produsului sau al componentei: Stație de control goală din metal turnat
Denumirea scurtă a dispozitivului: XAPD
Scopul produsului: Pentru unități de control și semnalizare cu diametrul de 22 mm
Dimensiuni panou frontal produs: 80 x 220 mm
Adâncime utilă: 74,5 mm
Număr decupaje: 5 decupaje
Culoarea de bază a cadrului: Gri (RAL 7035)
Culoarea capacului: Gri (RAL 7035)
Material: Aliaj de zinc turnat
Grad de protecție IP: IP65 conform EN/IEC 60529 și EN/IEC 60947-5-1
IP66 conform EN/IEC 60529 și EN/IEC 60947-5-1
IP69 conform EN/IEC 60529 și EN/IEC 60947-5-1
Informații suplimentare
Număr de rânduri verticale: 1
Număr de rânduri orizontale: 5
Dimensiuni decupaj: 22 mm diametru
Tip stație de control: Metal
Intrare cablu: 1 x presetup conform standardului ISO
Tip filet: M25 x 1,5
Lățime totală CAD: 80 mm Înălțime totală CAD: 220 mm Adâncime totală CAD: 77 mm Mediu Tratament de protecție: TC Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Grad de protecție IK: IK07 conform IEC 62262
Rezistență la substanțe chimice: Tratament special disponibil la cerere
Certificări produs: EAC
Dimensiuni și montare
5 decupaje, distanță între decupaje 22,5 mm ± 0,2 mm (montare verticală)
Distanță verticală: 30 mm
Distanță orizontală: în centrul cutiei
2 găuri cu diametrul de 5,6 mm, adâncime 19 mm pentru montare
1 gaură, cu dop de închidere (proeminență de 6 mm/0,24 inch), presetupă ISO M25 x 1,5
1 orificiu fără dop orb, presetupă ISO M25 x 1,5
