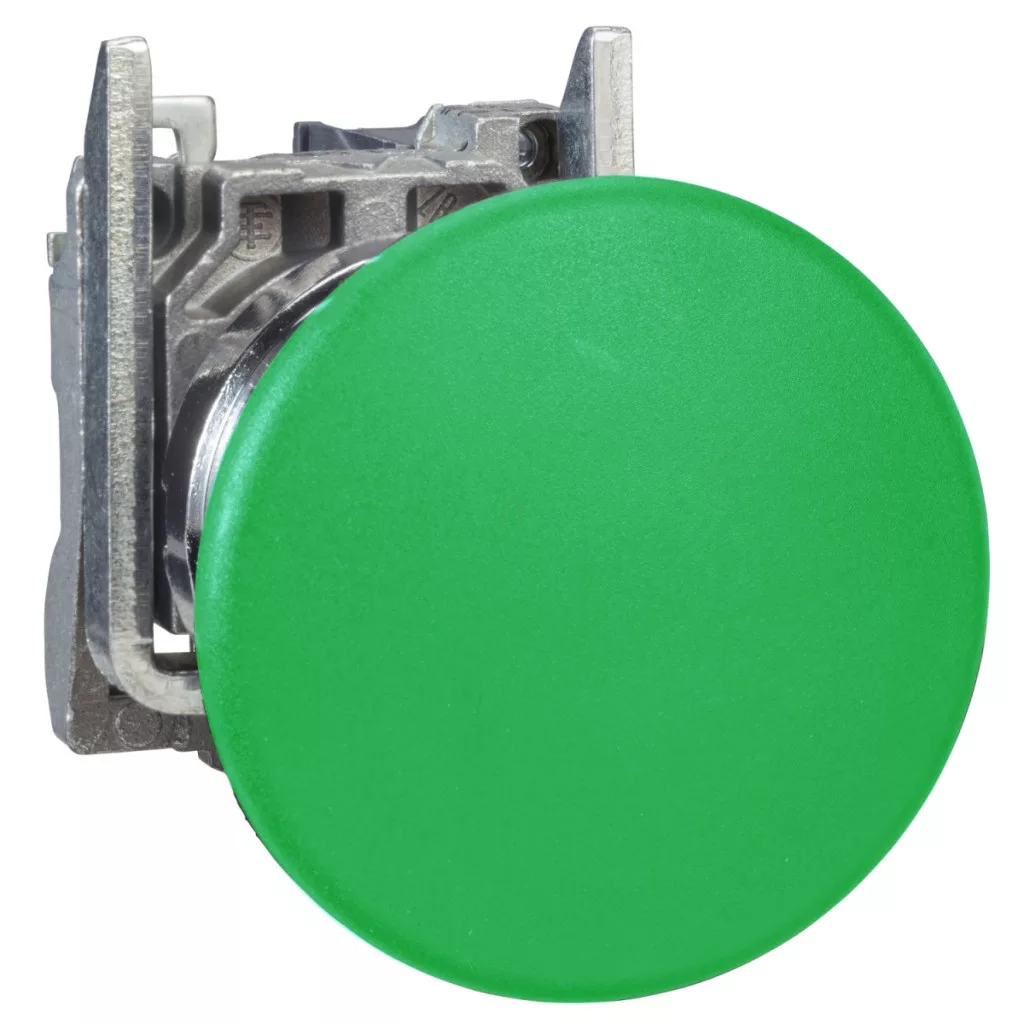

Schneider Electric Harmony XB4BC31EX este un buton complet, de culoare verde, cu cap în formă de ciupercă, care dispune de certificare ATEX, fiind potrivit pentru utilizarea în zone cu risc de explozie. Acest element de comandă industrial de calitate superioară face parte din gama de produse Schneider Electric Harmony XB4, cunoscută pentru fiabilitatea și durabilitatea sa în domeniul automatizării industriale. Butoanul XB4BC31EX se poate monta într-o gaură de Ø 22 mm și are un cap special în formă de ciupercă, de Ø 40 mm, care asigură o vizibilitate excelentă și o manevrabilitate ușoară. Dispozitivul este acționat prin revenire cu arc și dispune de un contact 1 NO (normal deschis), care controlează în mod fiabil circuitele conexe. Conform marcajului ATEX (Ex tb IIIC), produsul este certificat pentru utilizare în zone cu risc de explozie din cauza prafului (zonele 21-22), fiind astfel o alegere ideală pentru utilizarea în medii miniere, chimice, petroliere sau alte medii cu risc de explozie. Carcasa dispozitivului este fabricată din materiale de calitate superioară: cadrul din metal cromat, iar inelul de fixare din aliaj de zamak. Această combinație asigură o rezistență mecanică și chimică excelentă, produsul fiind protejat chiar și împotriva jetului de apă de înaltă presiune (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). Adâncimea de montare a butonului este de 43 mm, acesta având gradul de protecție IP66 conform IEC 60529 și fiind conform cu standardele NEMA 13 și NEMA 4X. Rezistența la impact este IK03 conform IEC 50102. XB4BC31EX funcționează fiabil chiar și în condiții extreme, având o temperatură de funcționare cuprinsă între -20 °C și +60 °C. Montarea este simplă și flexibilă: se poate fixa în orificiul de montare recomandat de Ø 22,5 mm (Ø 22,3 mm +0,4/0 conform IEC 60947-1), distanța minimă față de alte elemente fiind de 30 x 40 mm. Conectarea electrică se realizează cu borne cu șurub, care sunt potrivite pentru cabluri cu secțiune de maximum 2 x 1,5 mm² cu capăt de cablu sau pentru cabluri cu secțiune de 1 x 0,22...2 x 2,5 mm² fără capăt de cablu. Clemele cu șurub pot fi strânse cu un cuplu de 0,8-1,2 Nm. Forma capului șurubului este compatibilă cu mai multe tipuri de șurubelnițe: Philips 1, Pozidriv 1, precum și cu șurubelnițe plate de 4 mm și 5,5 mm. XB4BC31EX are caracteristici electrice excelente: curentul termic convențional măsurat în aer liber (Ith) este de 10 A, tensiunea nominală de izolație (Ui) este de 600 V, iar rezistența nominală la tensiune de impuls (Uimp) este de 6 kV. Valorile curentului nominal de funcționare (Ie) variază în funcție de categoriile de sarcină, de exemplu 3 A pentru categoria 240 V CA-15 sau 0,1 A pentru categoria 600 V CC-13. Materialul contactelor este un aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și o durată de viață îndelungată. Protecția butonului împotriva scurtcircuitelor este asigurată de un siguranță termică de tip gG de 10 A. Butonul Schneider Electric XB4BC31EX este extrem de durabil: durata de viață mecanică este de 5 000 000 de cicluri de comutare, iar durata de viață electrică este de 1 000 000 de cicluri în condiții de sarcină diferite. Fiabilitatea sa electrică este remarcabilă, în mediu curat, cu o valoare Λ < 10⁻⁶ la 5 V, 1 mA. Produsul a fost proiectat și certificat conform mai multor standarde internaționale, printre care EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1, precum și conform Directivei 94/9/CE - ATEX, fapt confirmat de certificatele INERIS 04ATEX9004U, GL și DNV.
Schneider Electric Harmony XB4 - ATEX D - XB4BC31EX - buton verde Ø 22 - cap de buton Ø 40 - 1 NO - Specificații tehnice ATEX
Caracteristici generale
Gama de produse: Harmony XB4
Tip de produs: Buton complet
Denumire scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Tipul capului: Standard
Diametru de montare: 22 mm
Zona de acțiune: Zona 21-22
Tipul acționării: Cu revenire prin arc
Profilul acționării: Cap de ciupercă verde Ø 40 mm
Tipul și compoziția contactului: 1 NO
Parametri tehnici
Rezistență la jet de apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Orificiu de fixare - diametru: 22,5 mm (22,3 +0,4/0 conform IEC 60947-1)
Distanță de fixare: >= 30 x 40 mm (panou de montare)
Adâncime de montare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Funcționarea contactului: Întrerupere lentă
Deschidere pozitivă: Nu există
Cursă de acționare: 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă totală)
Forță de acționare: 3,8 N schimbare de stare electrică NO
Durată de viață mecanică: 5 000 000 de cicluri
Conectări - borne: Borne cu șurub, <= 2 x 1,5 mm² cu capăt de cablu conform IEC 60947-1
Borne cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips nr. 1
În formă de cruce, compatibil cu șurubelnița Pozidriv nr. 1
Cu canelură, compatibil cu șurubelnița plată Ø 4 mm
Canelat, compatibil cu șurubelnița plată Ø 5,5 mm
Caracteristici electrice
Materialul contactului: Aliaj de argint (Ag/Ni)
Protecție împotriva scurtcircuitului: Siguranță fuzibilă de tip gG de 10 A conform IEC 60947-5-1
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -20…60 °C
Temperatura mediului de funcționare: -20…60 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificate
Standarde: EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U, GL, DNV
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
