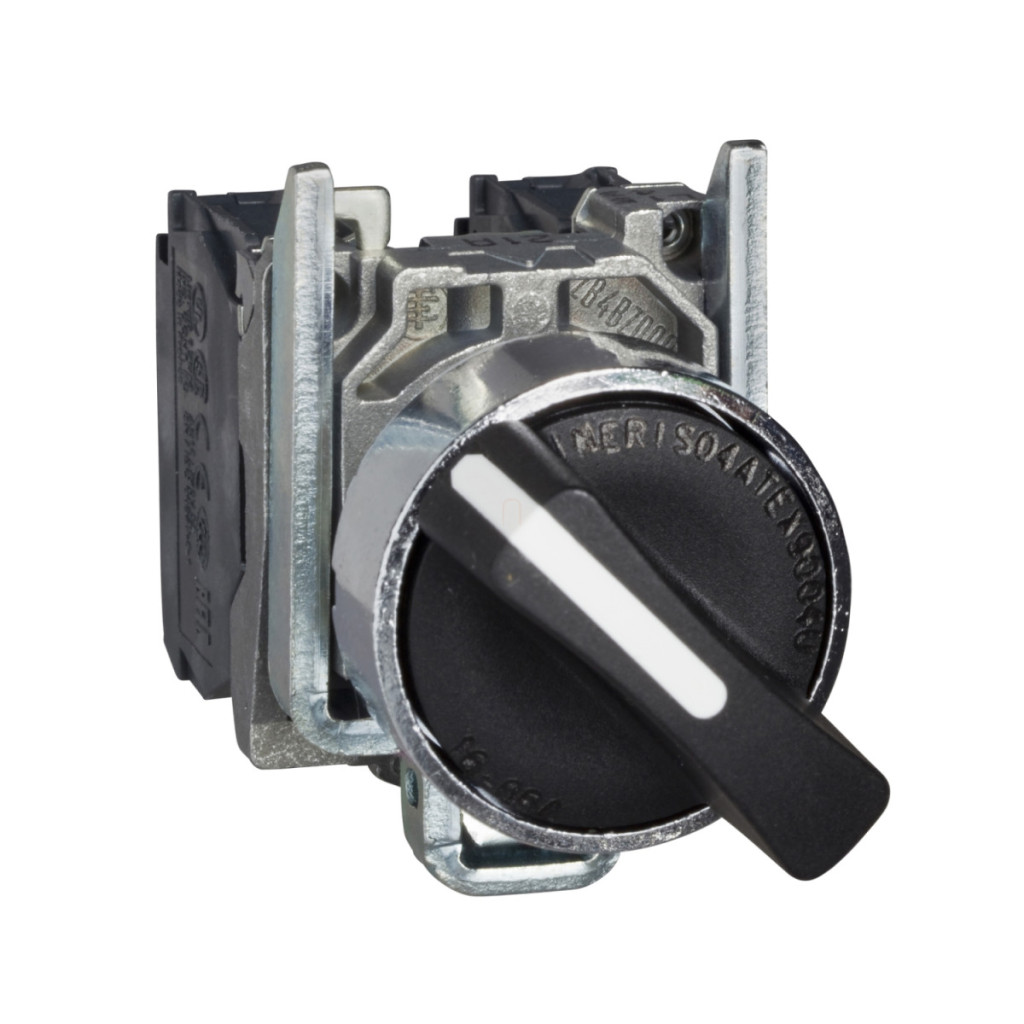

Schneider Electric Harmony XB4 - ATEX D - XB4BD33EX - comutator complet cu trei poziții, Ø22, metal, negru, 2NO

Lățime: 150 mm

Lungime: 210 mm

Înălțime: 35 mm

Comandă specială

Schneider Electric Harmony XB4 - ATEX D - XB4BD33EX - comutator complet cu trei poziții, Ø22, metal, negru, 2NO

Name: Schneider Electric Harmony XB4 - ATEX D - XB4BD33EX - comutator complet cu trei poziții, Ø22, metal, negru, 2NO
Brand: Schneider Electric Zrt.
SKU: 3389118030442
Price: 306.43 RON
Availability: InStock

306,43 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Harmony XB4 completă Schneider Electric

Gama completă Schneider Electric Harmony XB4

Schneider Electric Harmony XB4 - ATEX D

Schneider Electric Harmony XB4BD33EX este un comutator selector complet, de calitate superioară, conceput special pentru medii potențial explozive. Acest dispozitiv certificat ATEX face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea componentelor sale de control industrial. Cu un orificiu de montare cu diametrul de 22 mm, acest comutator este alegerea perfectă pentru industriile în care siguranța și durabilitatea sunt esențiale. Caracteristicile speciale ale comutatorului selector XB4BD33EX includ un design cu 3 poziții (+/- 45°) cu funcționare fixă (autoblocare). Dispozitivul, care vine cu un mâner standard negru, are două contacte NO (normal deschise) din aliaj de argint (Ag/Ni) pentru un contact electric excelent. Gradul de protecție IP65 asigură rezistența la praf și jeturi de apă, ceea ce este extrem de important în mediile industriale. Comutatorul este, de asemenea, clasificat NEMA 13 și 4X și oferă rezistență la impact IK06. Schneider Electric XB4BD33EX are parametri tehnici impresionanți. Poate suporta un curent nominal de 10 A (conform IEC 60947-5-1), are o tensiune de izolare de 600 V și o rezistență la tensiune de impuls de 6 kV. Intervalul de temperatură de funcționare al dispozitivului este între -20 °C și +60 °C, iar acesta poate fi depozitat la temperaturi între -40 °C și +70 °C. Durata de viață mecanică și electrică a dispozitivului este deosebit de remarcabilă: 3 milioane de cicluri de comutare mecanică și 1 milion de cicluri electrice (în categoria AC-15). Comutatorul este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa la 55°C, de la o distanță de 0,1 m) și are o rezistență la vibrații de 5g și o rezistență la impact de 30g/50g, asigurând o durabilitate excepțională chiar și în cele mai dure medii industriale. Harmony XB4BD33EX este extrem de ușor de instalat. Diametrul recomandat al orificiului de montare este de 22,5 mm (22,3 mm +0,4/0 conform IEC 60947-1), cu o distanță minimă de 30 x 40 mm între centrele de montare pe panoul de montare. Conexiunea se poate realiza cu borne cu șurub care acceptă cabluri cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau o secțiune minimă de 1 x 0,22 mm² fără capete de cablu. Forma capului șuruburilor de conectare este compatibilă cu diverse șurubelnițe: în formă de cruce (Philips dimensiunea 1 și Pozidriv dimensiunea 1) și plate (Ø 4 mm și Ø 5,5 mm). Marcajul Ex tb IIIC indică faptul că produsul poate fi utilizat în medii contaminate cu praf exploziv (zonele 21-22) în conformitate cu certificarea INERIS 04ATEX9004U. Acest comutator selector este alegerea ideală pentru instalațiile care funcționează în zone petroliere și gaziere, chimice, farmaceutice și alte zone periculoase, unde siguranța și fiabilitatea sunt de o importanță capitală.

Schneider Electric Harmony XB4 - ATEX D - XB4BD33EX - comutator complet cu trei poziții, Ø22, metal, negru, 2NO date tehnice

Caracteristici principale

Familia de produse: Harmony XB4

Tipul produsului: Comutator selector complet

Denumirea scurtă a dispozitivului: XB4

Material placă frontală: Metal cromat

Material inel de fixare: Zamak

Tip cap: Standard

Diametru de montare: 22 mm

Zonă: Zona 21 - 22

Tip operator: autoportant

Profil operator: Mâner standard negru

Tip și compoziție contact: 2 NO

Caracteristici suplimentare

Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m

Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1

Centru de montare: >= 30 x 40 mm (panou de montare)

Adâncime de instalare: 43 mm

Marcaj: Ex tb IIIC Forma capului indicatorului: Rotundă Informații privind poziția de funcționare: 3 poziții +/- 45° Funcționare contact: Întrerupere lentă Contacte utilizate: Contacte standard

Deschidere pozitivă: Fără

Valoare cuplu: 0,14 N.m NO schimbare stare electrică

Durată de viață mecanică: 3.000.000 cicluri

Conectori - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1

Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1

Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1

Forma capului șurubului

Compatibil cu șurubelnița Philips dimensiunea 1

Compatibil cu șurubelnița Pozidriv dimensiunea 1

Compatibil cu șurubelniță plată Ø 4 mm

Compatibil cu șurubelniță plată Ø 5,5 mm

Caracteristici electrice

Material contact: aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: 10 A tip siguranță gG conform IEC 60947-5-1

[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1

[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1

6 A la 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Caracteristici de mediu

Tratament de protecție: TH Temperatura aerului ambiant pentru depozitare: -40...70 °C Temperatura aerului ambiant pentru funcționare: -20...60 °C

Categorie de supratensiune: I conform IEC 60536

Grad de protecție IP: IP65 conform IEC 60529

Grad de protecție NEMA: NEMA 13, NEMA 4X

Grad de protecție IK: IK06 conform IEC 50102

Standarde și certificări

Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008

Directive: 94/9/CE - Directiva ATEX

Certificări de produs: INERIS 04ATEX9004U

Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27

50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27

Date

Lățime

150 mm

Lungime

210 mm

Înălțime

35 mm

EAN prezentat

3389118030442

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

116 g/bucată

Numar articol

3389118030442
