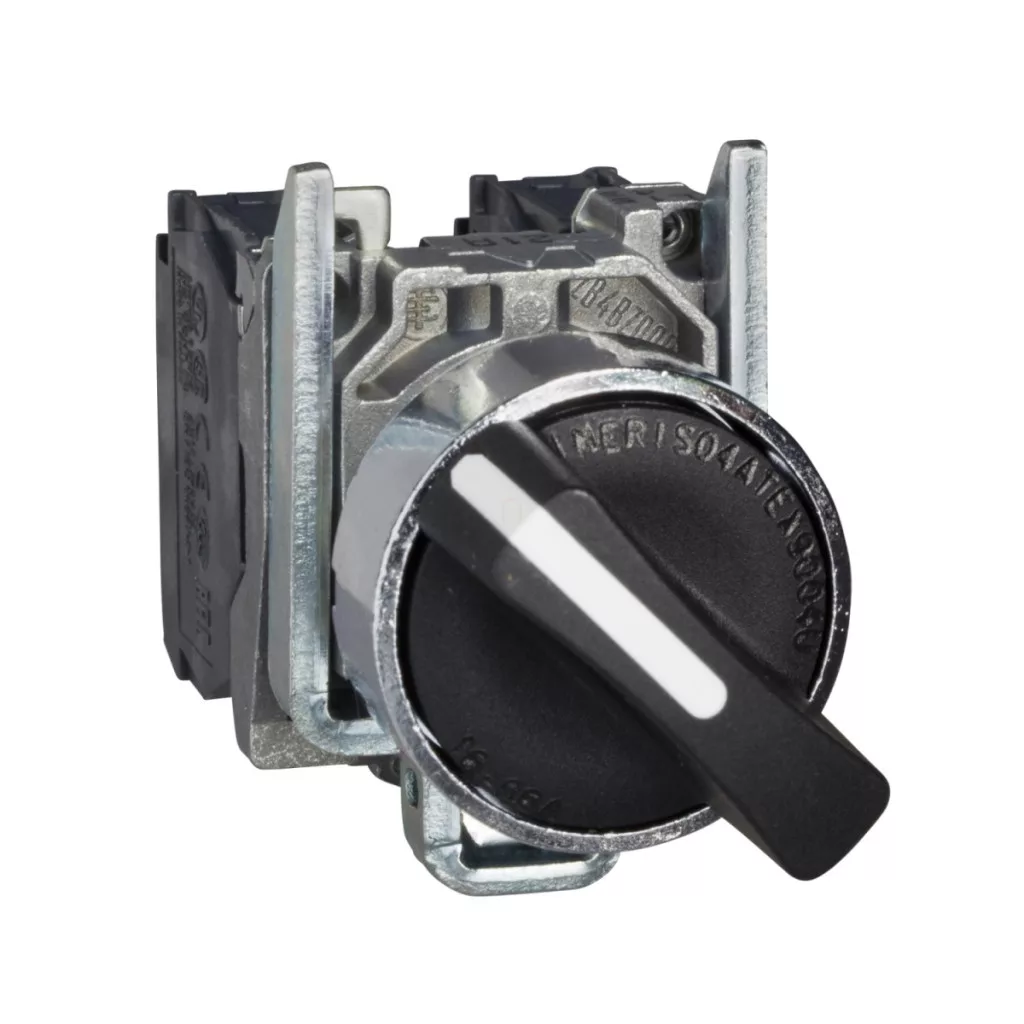

Modelul XB4BD53EX, parte a gamei Schneider Electric Harmony XB4, este un comutator selector complet, cu trei poziții, de calitate superioară, conceput special pentru utilizarea în medii cu risc de explozie, fapt confirmat de certificarea ATEX. Acest comutator de selecție negru, cu diametrul de 22 mm și mâner standard, oferă o fiabilitate remarcabilă și o durată de viață îndelungată, garantând o funcționare fără probleme chiar și în medii industriale. Comutatorul de selecție are trei poziții, cu un unghi de rotire de +/- 45°, și revenire cu arc în poziția centrală. Contactele comutatorului sunt configurate în 2 NO (două închizătoare), ceea ce permite o utilizare versatilă în diverse aplicații de control. Produsul este fabricat cu o fațadă metalică cromată și un inel de fixare din zamak, ceea ce asigură o durabilitate excelentă și un aspect estetic. Adâncimea totală de montare a dispozitivului este de 43 mm, garantând astfel o funcționare robustă, în ciuda designului său compact. Comutatorul selector XB4BD53EX are o rezistență excepțională la factorii de mediu, ceea ce se reflectă și în gradul de protecție IP65, care asigură protecție completă împotriva prafului și a jeturilor de apă. În plus, dispozitivul rezistă la spălarea cu presiune ridicată de până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m. Clasificarea produsului pentru zona cu praf este Zone 21-22, iar marcajul Ex tb IIIC atestă protecția împotriva exploziilor de praf. Durata de viață mecanică a comutatorului este extrem de lungă, de până la 3.000.000 de cicluri de comutare, iar durata de viață electrică este de 1.000.000 de cicluri în condiții de încărcare diferite. Contactele sunt fabricate dintr-un aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și rezistență la uzură. Conectarea comutatorului se realizează cu borne cu șurub, care pot accepta cabluri cu secțiune de până la 2 x 1,5 mm² cu manșon de capăt sau cabluri cu secțiune de minimum 1 x 0,22 mm² fără manșon de capăt. Produsul este conform cu numeroase standarde și directive internaționale, inclusiv IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008, precum și directiva 94/9/CE - ATEX. Certificatul INERIS 04ATEX9004U atestă conformitatea produsului pentru utilizarea în medii cu risc de explozie. Comutatorul de selecție are o rezistență remarcabilă la vibrații (5 gn, f= 2...500 Hz) și o rezistență la șocuri de asemenea remarcabilă (30 gn până la 18 ms sau 50 gn până la 11 ms la o accelerație cu undă semisinusoidală).
Schneider Electric Harmony XB4 - ATEX D - XB4BD53EX - comutator complet cu trei poziții, Ø22, metal, 2NO, negru, cu revenire automată - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tip de produs: Comutator selector complet
Denumire scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Tipul capului: Standard
Diametru de montare: 22 mm
Vânzare la bucată: 1
Zona de acoperire: Zona 21 - 22
Tipul manetei: Cu revenire centrală prin arc
Profilul manetei: Mâner standard negru
Tipul și compoziția contactelor: 2 NO
Informații suplimentare
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Fixarea dispozitivului: Orificiu de fixare - diametru: 22,5 mm 22,3 +0,4/0 conform standardului IEC 60947-1
Centru de fixare: >= 30 x 40 mm (panou de susținere)
Adâncime de montare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Informații privind poziția de acționare: 3 poziții +/- 45°
Funcționarea contactului: Deschidere lentă
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Nu
Valoarea cuplului: 0,14 N.m la comutarea stării electrice NO
Durată de viață mecanică: 3000000 de cicluri
Conectori - ieșiri: Cleme cu șurub, <= 2 x 1,5 mm² cu manșon de capăt de fir conform standardului IEC 60947-1
Cleme cu șurub: >= 1 x 0,22 mm² fără manșon de capăt de fir, conform standardului IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform standardului IEC 60947-1
Specificații tehnice
Forma capului șurubului: Cruciform, compatibil cu șurubelnița Philips nr. 1
Cruciform, compatibil cu șurubelnița Pozidriv nr. 1
Canelat, compatibil cu șurubelnița plată Ø 4 mm
Canelat, compatibil cu șurubelnița plată Ø 5,5 mm
Materialul contactelor: Aliaj de argint (Ag/Ni)
Protecție împotriva scurtcircuitului: Siguranță fuzibilă de tip gG de 10 A conform standardului IEC 60947-5-1
[Ith] curent termic la circulație liberă a aerului: 10 A conform standardului IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform standardului IEC 60947-1
[Uimp] rezistență nominală la tensiune de impuls: 6 kV conform standardului IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform standardului IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform standardului IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform standardului IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform standardului IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform standardului IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform standardului IEC 60947-5-1
Durată de viață electrică: 1000000 de cicluri AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1
Fiabilitate electrică: Λ < 10exp(-6) la 5 V, 1 mA în mediu curat, conform standardului IEC 60947-5-4
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -20...60 °C
Categorie de supratensiune: I conform standardului IEC 60536
Grad de protecție IP: IP65 conform standardului IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform standardului IEC 50102
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform standardului IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) la o accelerație cu undă semisinusoidală conform standardului IEC 60068-2-27
