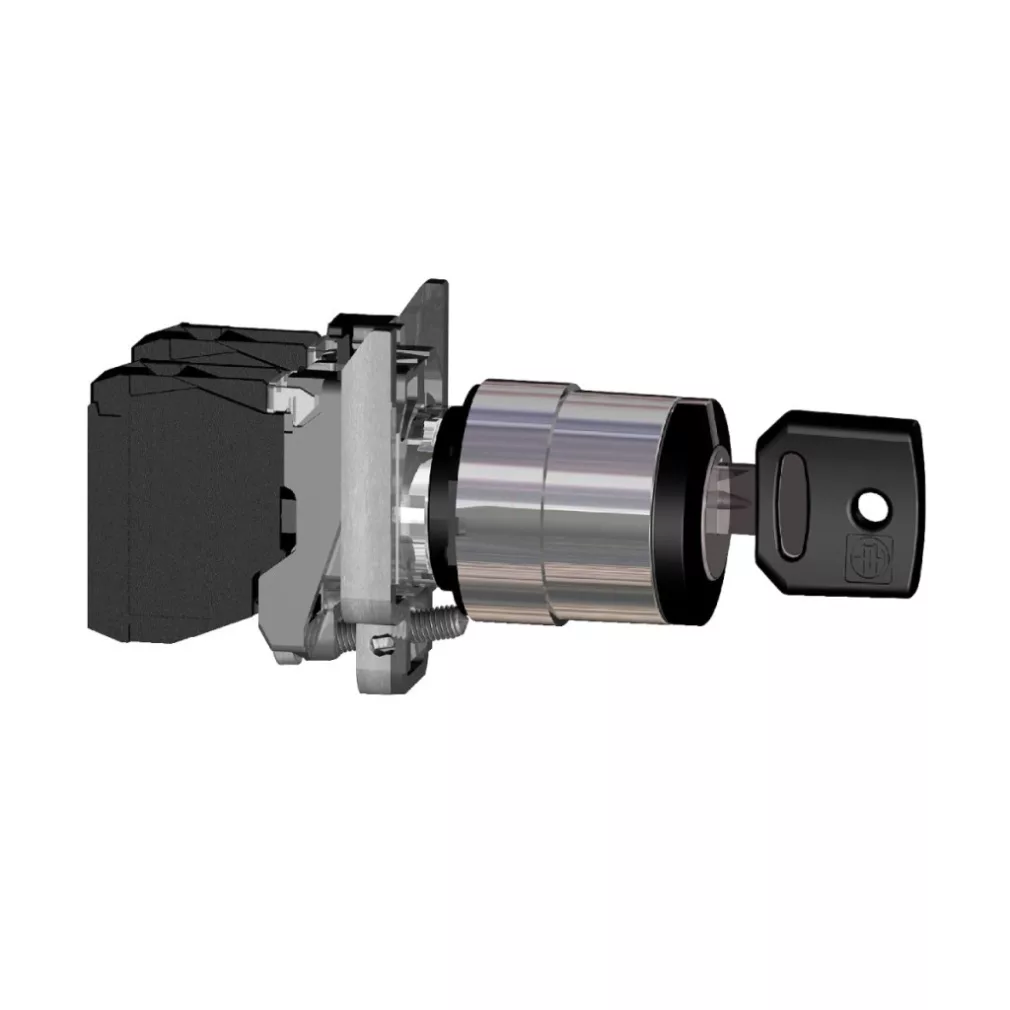

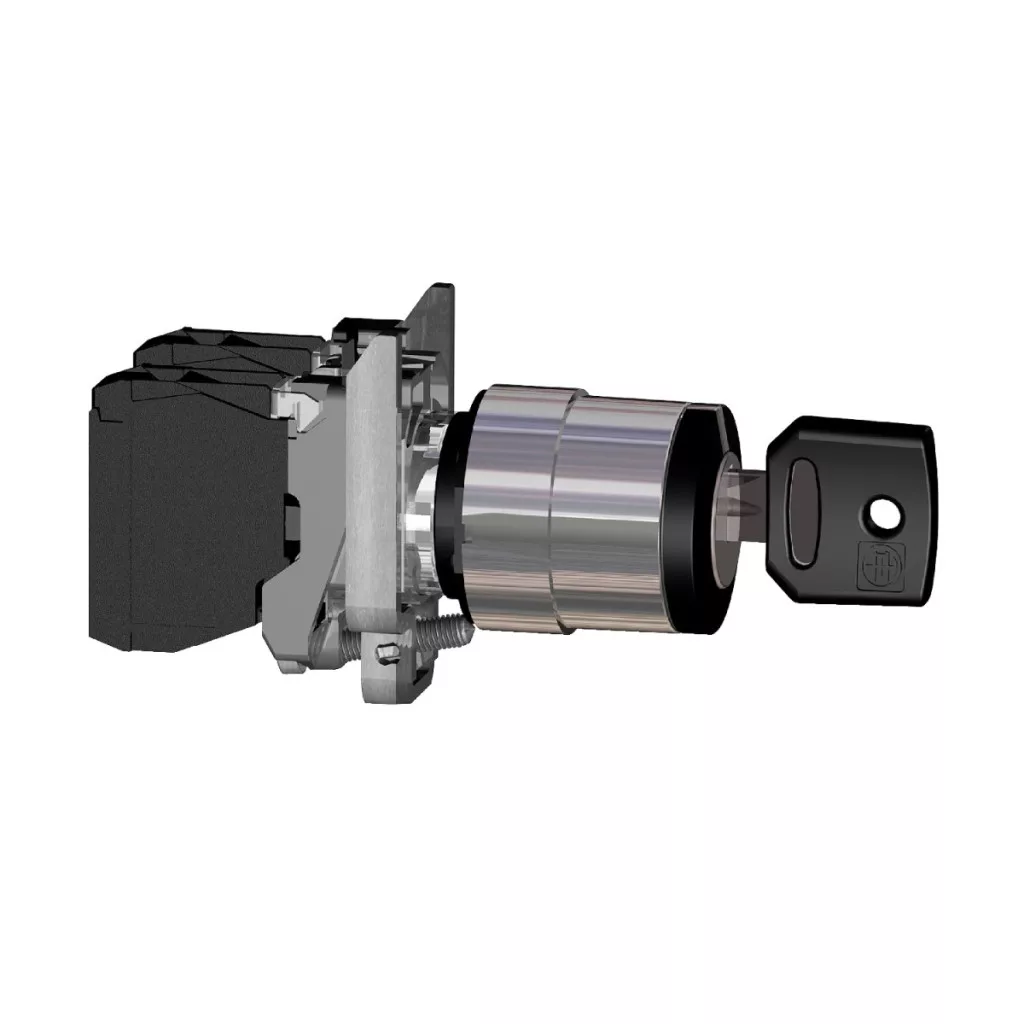

Modelul XB4BG03EX, care face parte din gama Schneider Electric Harmony XB4, este un comutator cu trei poziții, complet echipat cu cheie, de calitate superioară, conceput pentru utilizarea în medii industriale speciale. Acest model are certificare ATEX, fiind astfel adecvat pentru utilizarea în medii cu risc de explozie (zona 21-22), fapt indicat și de marcajul Ex tb IIIC de pe produs. Comutatorul se potrivește într-o gaură de montare cu diametrul de 22 mm, are o cheie neagră și este prevăzut cu o acționare cu trei poziții (+/- 45°) cu poziție de repaus. Mecanismul are contacte deschise în două poziții de repaus (2 NO), ceea ce asigură o fiabilitate excelentă. Cheia poate fi scoasă din orice poziție, ceea ce permite o utilizare flexibilă în aplicații de siguranță. Capul comutatorului este fabricat din metal cromat, în timp ce inelul de fixare este din aliaj de zamak, ceea ce asigură o durabilitate și o rezistență excepționale. Numărul cheii XB4BG03EX este 455. Printre caracteristicile sale tehnice remarcabile se numără rezistența la spălare cu presiune înaltă de 7000000 Pa la 55 °C, de la o distanță de 0,1 m. Comutatorul poate fi fixat printr-o orificiu de montare cu diametrul de 22,5 mm (22,3 +0,4/0), conform standardului IEC 60947-1. Pentru fixarea pe suprafața de montare este necesară o distanță minimă între centre de 30 x 40 mm. Adâncimea de montare este de 43 mm, ceea ce asigură o soluție compactă. Contactele au o acțiune lentă și sunt proiectate pentru utilizare standard. Durata de viață mecanică este de 3.000.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Conectarea electrică se realizează cu borne cu șurub, care acceptă cabluri de maximum 2 x 1,5 mm² cu capăt de cablu, în conformitate cu standardul IEC 60947-1, sau cabluri de minimum 1 x 0,22 mm² fără capăt de cablu. Cuplul de strângere este de 0,8-1,2 Nm, conform IEC 60947-1. Forma capului șurubului este compatibilă cu mai multe tipuri de șurubelnițe: cu cap cruciform (dimensiunea 1 Philips și dimensiunea 1 Pozidriv), precum și cu șurubelniță plată (4 mm și 5,5 mm). Contactele sunt fabricate dintr-un aliaj de argint (Ag/Ni), care asigură o conductivitate excelentă și rezistență la coroziune. Protecția împotriva scurtcircuitelor este asigurată de o siguranță termică de tip gG de 10 A, în conformitate cu standardul IEC 60947-5-1. Printre caracteristicile tehnice suplimentare ale produsului se numără curentul termic convențional de 10 A măsurat în aer liber, tensiunea de izolație de 600 V (la gradul de poluare 3) și rezistența la tensiune de impuls de 6 kV. Intensitatea curentului de funcționare variază în funcție de diferitele categorii de aplicații: în cazul AC-15, 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V, iar în categoria DC-13, 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Aparatul are gradul de protecție IP65 conform IEC 60529 și îndeplinește cerințele NEMA 13 și NEMA 4X. Rezistența la impact este IK06 conform IEC 50102. Intervalul de temperatură de funcționare al produsului este între -20 °C și +60 °C, iar temperatura de depozitare este între -40 °C și +70 °C. Rezistența la vibrații este de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (pentru o durată de 18 ms) și 50 gn (pentru o durată de 11 ms) în cazul unei accelerații sinusoidale pe jumătate de axă, conform standardului IEC 60068-2-27.
Schneider Electric Harmony XB4 - ATEX D - XB4BG03EX - comutator complet cu cheie cu trei poziții, Ø22, metal, 2NO, negru - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tip de produs: Comutator complet cu cheie
Denumire scurtă a produsului: XB4
Material carcasă: Metal cromat
Material inel de fixare: Zamak
Tip unitate de comandă: Standard
Diametru de montare: 22 mm
Cantitate de vânzare: 1
Zona de acțiune: Zona 21-22
Tipul acționării: Poziție fixă
Profilul acționării: Comutator cu cheie
Număr cheie: 455
Tipul și compoziția contactelor: 2 NO
Caracteristici suplimentare
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Fixarea dispozitivului: Orificiu de fixare - diametru: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1
Distanță de fixare: >= 30 x 40 mm (placă de suport)
Adâncime de montare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Informații privind poziția de acționare: 3 poziții +/- 45°
Poziția de scoatere a cheii: În orice poziție
Funcționarea contactului: Deschidere lentă
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Nu
Valoarea cuplului: 0,14 Nm la schimbarea stării electrice NO
Durată de viață mecanică: 3000000 de cicluri
Conexiuni - borne: Terminale cu șurub, <= 2 x 1,5 mm² cu capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8…1,2 Nm conform IEC 60947-1
Parametri electrici
Forma capului șurubului: Compatibil cu șurubelnița cruciformă Philips nr. 1
Compatibil cu șurubelnița cruciformă Pozidriv nr. 1
Canelat, compatibil cu șurubelnița plată de 4 mm
Canelat, compatibil cu șurubelnița plată de 5,5 mm
Materialul contactului: Aliaj de argint (Ag/Ni)
Protecție împotriva scurtcircuitului: Siguranță fuzibilă de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Condiții de mediu
Tratament de protecție: TH
Temperatura de depozitare: -40…70 °C
Temperatura de funcționare: -20…60 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificate de produs: INERIS 04ATEX9004U
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații sinusoidale pe jumătate de axă conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații sinusoidale pe jumătate de axă conform IEC 60068-2-27
