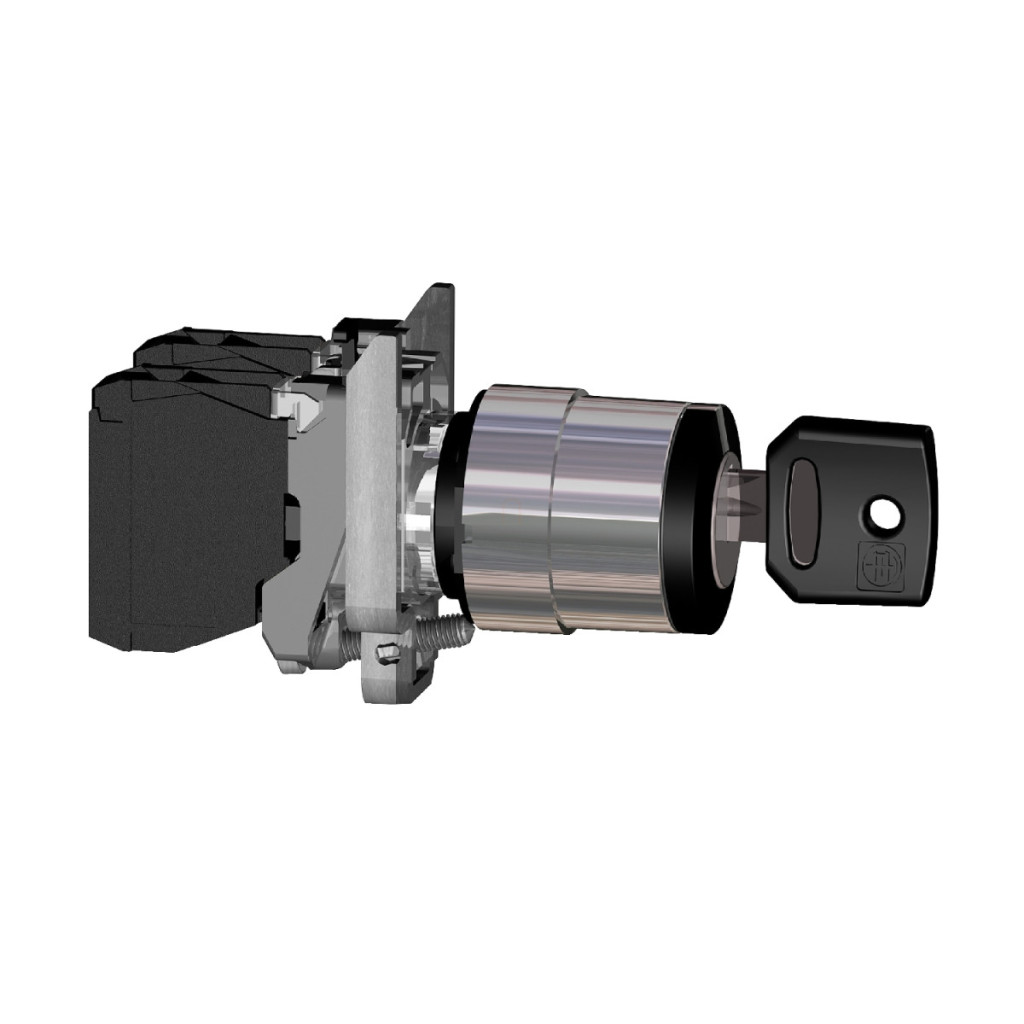

Gama de produse Schneider Electric Harmony XB4 ATEX D Comutatorul cu cheie complet XB4BG21EX este un element de control industrial de înaltă calitate, conceput pentru utilizarea în atmosfere potențial explozive. Cu un diametru de 22 mm, placă frontală din metal cromat și colier de fixare Zamak, acest comutator este alegerea perfectă pentru cele mai exigente aplicații industriale, în special în medii în care respectarea reglementărilor ATEX este esențială. Produsul este un comutator cu cheie cu două poziții (rotație de 90 de grade) cu un număr de cheie 455. Cheia poate fi scoasă în poziția din stânga, ceea ce oferă o caracteristică suplimentară de siguranță. Comutatorul are un contact normal deschis (NO) cu funcționare cu întrerupere lentă. Acest model este certificat special pentru utilizarea în zonele cu risc de explozie de praf 21 și 22, după cum reiese din marcajul Ex tb IIIC. Comutatorul are o durabilitate mecanică excelentă, cu o durată de viață de 3 milioane de cicluri de comutare, asigurând o funcționare fiabilă chiar și în cele mai solicitante medii industriale. Din punct de vedere tehnic, comutatorul are o serie de caracteristici remarcabile. Este rezistent la spălări cu presiune înaltă de până la 7000000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m. Se montează într-o gaură standard de 22,5 mm, în conformitate cu standardul IEC 60947-1. Produsul are o adâncime de instalare de 43 mm și o distanță minimă de montare de 30 x 40 mm pe panoul de montare. Conectarea se realizează cu borne cu șurub, care pot fi utilizate cu capete de cablu cu o secțiune maximă de 2 x 1,5 mm² sau cu o secțiune minimă de 1 x 0,22 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Cuplul de strângere este între 0,8 și 1,2 N.m, iar cuplul de comutare a contactului NO este de 0,14 N.m. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: poate fi utilizat cu șurubelnițe Phillips (nr. 1 și Pozidriv nr. 1) și plate (4 mm și 5,5 mm). Parametrii electrici ai comutatorului cu cheie Schneider Electric XB4BG21EX sunt, de asemenea, demni de menționat. Curentul termic convențional (Ith) măsurat în aer liber este de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolare (Ui) este de 600 V la gradul de poluare 3, iar tensiunea nominală de impuls (Uimp) este de 6 kV conform IEC 60947-1. Curentul nominal de funcționare (Ie) în diferite configurații: 3 A la 240 V în categoria AC-15, A600; 6 A la 120 V în categoria AC-15, A600; 0,1 A la 600 V în categoria DC-13, Q600; 0,27 A la 250 V în categoria DC-13, Q600; 0,55 A la 125 V în categoria DC-13, Q600; și 1,2 A la 600 V în categoria AC-15, A600, în conformitate cu IEC 60947-5-1. Produsul este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 10 A.
Schneider Electric Harmony XB4 - ATEX D - XB4BG21EX - comutator cu cheie complet, Ø22, metal, 1NO, negru date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Comutator cu cheie complet
Denumire scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material colier de fixare: Zamak
Tip unitate cap: Standard
Diametru de montare: 22 mm
Caracteristici de funcționare
Zonă cu pericol de praf: Zonele 21-22
Tip de funcționare: Intern Comutator cu cheie
Număr cheie: 455
Tipul și compoziția contactelor: 1 NO
Informații privind poziția actuatorului: 2 poziții 90°
Poziție de extragere a cheii: Partea stângă
Funcționare contact: Întrerupere lentă
Contacte utilizate: Contacte standard
Deschidere pozitivă: Niciuna
Date mecanice
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm 22,3 +0,4/0 în conformitate cu IEC 60947-1
Distanța centrală de montare: >= 30 x 40 mm (panou de montare)
Adâncime de instalare: 43 mm
Marcaj: Ex tb IIIC
Valoarea cuplului: 0,14 N.m NO la schimbarea stării electrice
Durată de viață mecanică: 3.000.000 de cicluri
Caracteristici electrice
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Cruciformă compatibilă cu șurubelnița Philips nr. 1
Cruciformă compatibilă cu șurubelnița Pozidriv nr. 1
Cu fantă compatibil cu șurubelniță plată Ø 4 mm
Cu fantă compatibil cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță tip cartuș 10 A gG conform IEC 60947-5-1
Curent termic convențional: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]:
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -20...60 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
