Comutatorul de selecție de tip XB4BJ21EX, aparținând gamei Schneider Electric Harmony XB4, este un dispozitiv de comutare industrial conceput special pentru medii cu protecție ATEX împotriva exploziilor, oferind o soluție excelentă pentru utilizarea în medii cu risc de explozie din cauza prafului. Acest comutator cu carcasă metalică și diametru de fixare de 22 mm asigură o funcționare fiabilă chiar și în cele mai exigente aplicații industriale. Printre cele mai importante caracteristici ale comutatorului XB4BJ21EX se numără designul antiexploziv, care, conform marcajului Ex tb IIIC, poate fi utilizat în zonele cu risc de explozie de praf 21 și 22. Dispozitivul se caracterizează printr-un inel frontal din metal cromat și un inel de fixare din Zamak, care asigură o durabilitate excepțională. Comanda prevăzută cu o manetă neagră alungită poate fi fixată în 2 poziții (cu o rotire de 90°) și are funcționare de tip „stay-put”. Dispozitivul dispune de 1 contact NO (de închidere), la care se poate realiza conectarea prin borne cu șurub. Printre caracteristicile tehnice remarcabile ale comutatorului de selecție se numără durata de viață mecanică de 3 milioane de cicluri, precum și gradul de protecție IP65, care asigură protecție împotriva prafului și a jeturilor de apă. Dispozitivul poate fi curățat cu un aparat de spălat cu presiune de 7000000 Pa la 55 °C, de la o distanță de 0,1 m. Comutatorul are, de asemenea, clasele de protecție NEMA 13 și NEMA 4X, precum și rezistență mecanică la șocuri IK06. Dispozitivul poate fi utilizat într-un interval larg de temperaturi (-20...60 °C în timpul funcționării și -40...70 °C în timpul depozitării), ceea ce permite o funcționare fiabilă chiar și în condiții de mediu extreme. În ceea ce privește parametrii electrici, întrerupătorul are o intensitate termică convențională de 10 A măsurată în aer liber, o tensiune de izolație de 600 V (la gradul de poluare 3) și o rezistență la tensiune de impuls de 6 kV. Adâncimea de montare este de 43 mm, pentru montare trebuie realizată o gaură cu diametrul de 22,5 mm, iar distanța de montare este de minimum 30x40 mm. Dispozitivul poate fi montat cu diferite tipuri de șurubelnițe, fiind compatibil cu șurubelnițele cu cap cruciform (Philips 1 și Pozidriv 1), precum și cu cele plate (4 mm și 5,5 mm). Contactele din aliaj de argint (Ag/Ni) asigură o fiabilitate electrică excepțională, în special în medii curate. Produsul deține certificatele ATEX necesare (INERIS 04ATEX9004U) și este conform cu Directiva ATEX 94/9/CE, precum și cu numeroase standarde internaționale, cum ar fi IEC 60079-0:2009, EN 60079-31:2009 și IEC 61000-6-2.

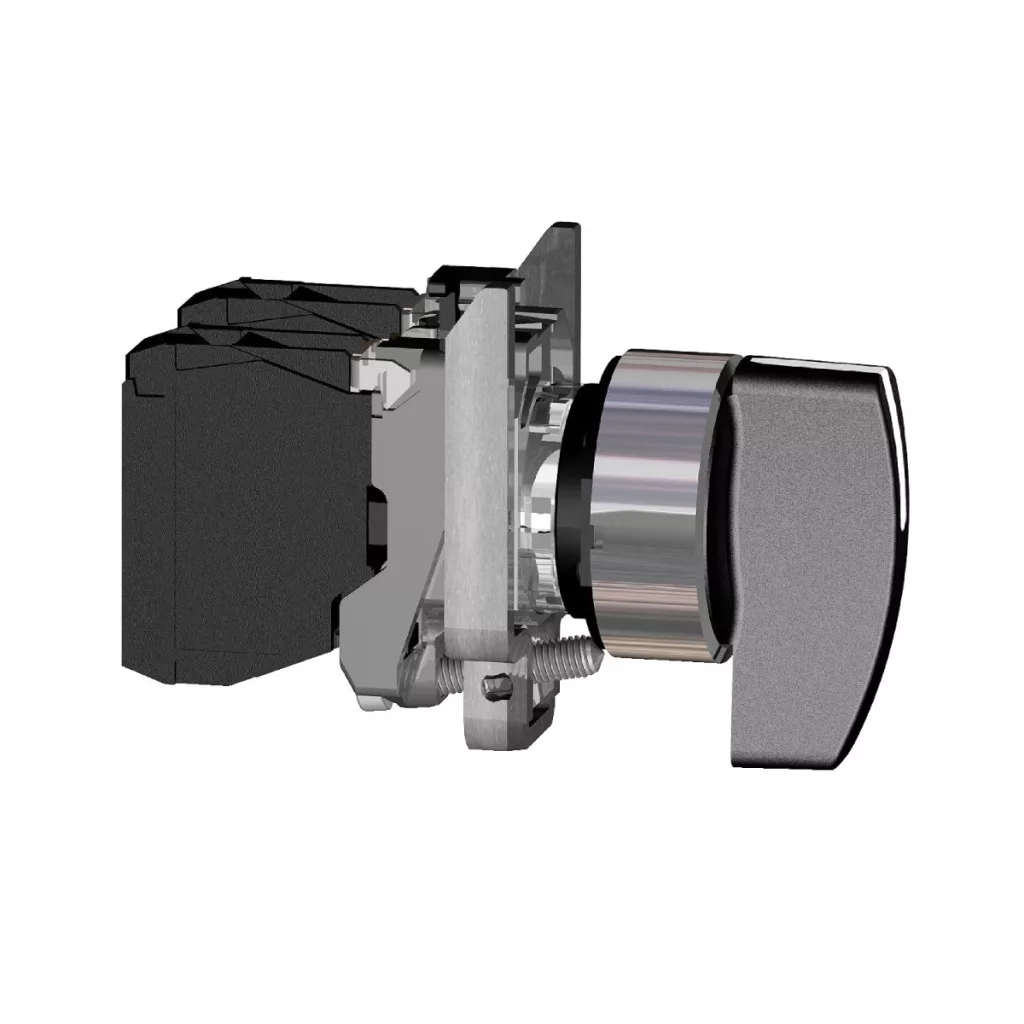

Schneider Electric Harmony XB4 - ATEX D - XB4BJ21EX - comutator complet cu două poziții, Ø22, metal, 1NO, negru, manetă prelungită - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tip de produs: Comutator selector complet
Denumire scurtă a tipului: XB4
Materialul inelului frontal: Metal cromat
Materialul inelului de fixare: Zamak
Tipul unității principale: Standard
Diametru de montare: 22 mm
Zona de acoperire: Zona 21 și 22
Tipul de acționare: Poziție fixă (stay put)
Profilul de acționare: Braț lung negru
Tipul și compoziția contactelor: 1 NO (închizător)
Caracteristici suplimentare
Rezistență la spălare cu presiune înaltă: 7000000 Pa la o temperatură de 55 °C, de la o distanță de 0,1 m
Fixarea dispozitivului: Orificiu de fixare - diametru: 22,5 mm (22,3 +0,4/0) conform IEC 60947-1
Centru de fixare: >= 30 x 40 mm (panou de montare)
Adâncime de montare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Informații privind poziția de acționare: 2 poziții la 90°
Funcționarea contactelor: Deschidere lentă
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Nu
Valoarea cuplului: 0,14 N.m pentru schimbarea stării electrice NO
Durată de viață mecanică: 3000000 de cicluri
Conectări - borne: Borne cu șurub, <= 2 x 1,5 mm² cu capăt de cablu conform IEC 60947-1
Borne cu șurub: >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Caracteristici electrice
Forma capului șurubului: Cu canelură în cruce, compatibil cu șurubelnița Philips nr. 1
Cu canelură în cruce, compatibil cu șurubelnița Pozidriv nr. 1
Cu canelură, compatibil cu șurubelnița plată de 4 mm
Cu canelură, compatibil cu șurubelnița plată de 5,5 mm
Materialul contactelor: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță fuzibilă de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant la depozitare: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -20...60 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
