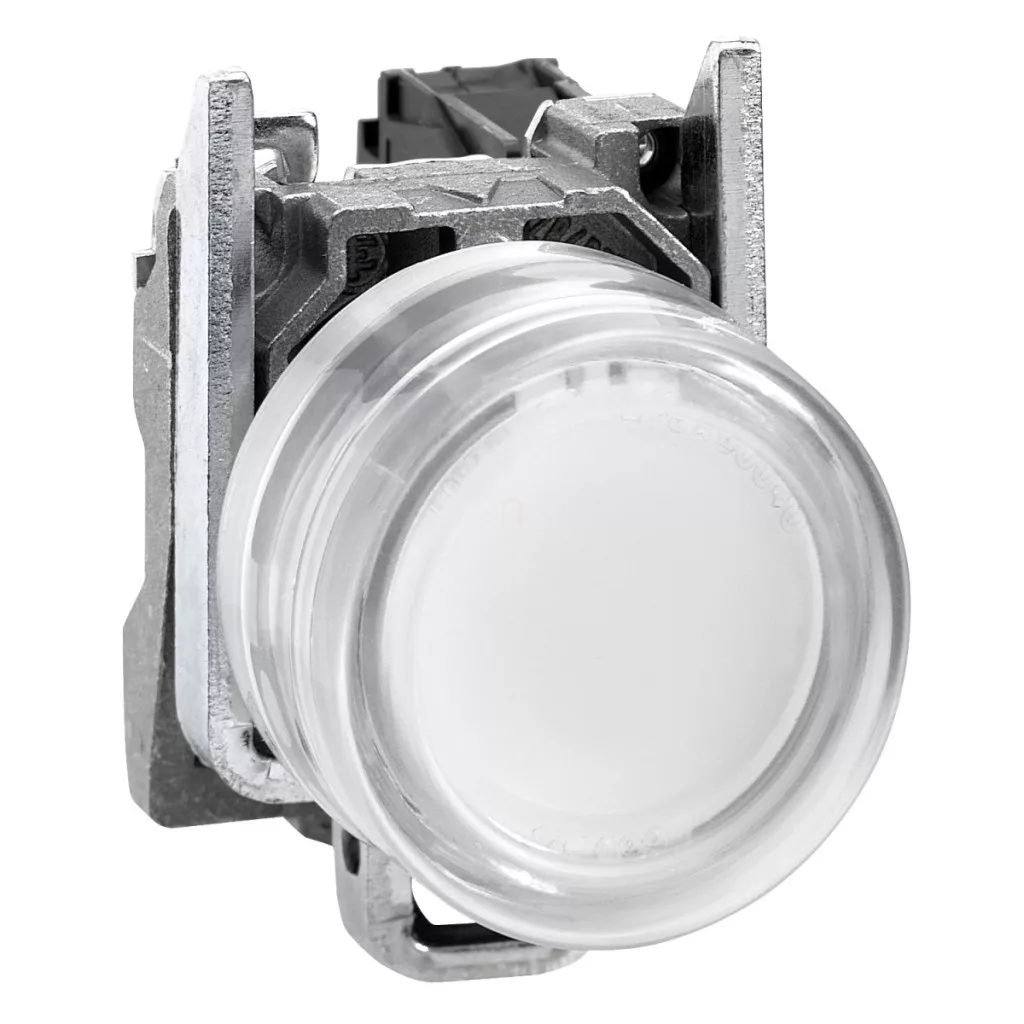

Modelul XB4BP181EX din seria Harmony XB4 de la Schneider Electric este un buton complet, robust, cu certificare ATEX, conceput special pentru utilizarea în medii periculoase și prafuite. Acest buton de comandă de culoare albă, cu diametrul de 22 mm, este alegerea ideală pentru panourile de comandă industriale, în special în aplicațiile în care siguranța și fiabilitatea sunt de o importanță primordială. Produsul se caracterizează prin calitate superioară, asigurată de fața frontală din metal cromat și inelul de fixare din zamak. Modelul XB4BP181EX are o construcție extrem de durabilă, ceea ce înseamnă o durată de viață mecanică proiectată pentru 5 milioane de cicluri de funcționare. Butonul are un profil proeminent, este de culoare albă și este prevăzut cu un strat protector din silicon transparent, care permite inserarea unei etichete. Adâncimea de montare este de 43 mm și poate fi instalat într-o gaură standard de 22,5 mm, în conformitate cu standardul IEC 60947-1. Produsul are o funcționare cu revenire prin arc și dispune de un contact 1 NO (deschis în stare normală). O caracteristică specială a butonului XB4BP181EX este faptul că deține certificarea ATEX, indicată și de marcajul „Ex tb IIIC”, și a fost proiectat pentru utilizare în zonele cu praf 21-22. Aceasta înseamnă că dispozitivul poate fi utilizat în siguranță într-un mediu în care prezența prafului inflamabil poate constitui un pericol. Produsul deține, de asemenea, certificatele INERIS 04ATEX9004U, GL și DNV, care atestă conformitatea sa cu normele stricte de siguranță. Printre parametrii tehnici se numără rezistența la spălarea cu presiune ridicată (7000000 Pa la 55 °C, de la o distanță de 0,1 m), forța de acționare de 3,8 N la schimbarea stării electrice a contactelor, cursa totală de 4,3 mm, din care schimbarea stării electrice a contactelor are loc la 2,6 mm. Conectarea electrică se realizează cu borne cu șurub, care permit conectarea cablurilor cu secțiune de maximum 2 x 1,5 mm² cu capete de cablu sau a cablurilor cu secțiune de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Cuplul de strângere recomandat este de 0,8...1,2 Nm. Produsul are caracteristici electrice excelente: curentul termic convențional în aer este de 10 A, tensiunea de izolație este de 600 V (la gradul de poluare 3), iar rezistența la tensiune de impuls este de 6 kV. Curentul nominal de funcționare variază în funcție de aplicație: în cazul AC-15, 3 A la 240 V, 6 A la 120 V sau 1,2 A la 600 V; în cazul DC-13, 0,1 A la 600 V, 0,27 A la 250 V sau 0,55 A la 125 V. Durata de viață electrică a modelului XB4BP181EX este de 1 milion de cicluri de comutație în condiții de sarcină variate. Caracteristicile de mediu sunt, de asemenea, remarcabile: intervalul de temperatură de funcționare și depozitare este cuprins între -40 °C și +70 °C. Nivelul de protecție este IP66 și IP67, precum și clasificările NEMA 13 și NEMA 4X, și are rezistență la impact IK03. Produsul este rezistent la vibrații (5 gn, în intervalul de frecvență 2-500 Hz) și la șocuri (30 gn până la 18 ms sau 50 gn până la 11 ms în cazul unei accelerații cu undă semisinusoidală). În ansamblu, butonul Schneider Electric XB4BP181EX este un element de comandă industrial fiabil, cu durată lungă de viață, care se pretează excelent pentru utilizarea în medii periculoase și prafuite, unde siguranța și durabilitatea sunt cerințe esențiale.
Schneider Electric Harmony XB4 - ATEX D - XB4BP181EX - buton complet, Ø22, metal, 1NO, alb, cu capac de protecție transparent și suport pentru etichetă - date tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului: Buton complet
Denumire scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Material inel de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22 mm
Domeniu de aplicare
Zona de protecție: 21-22
Marcaj: Ex tb IIIC
Caracteristici de funcționare
Tipul acționatorului: cu revenire prin arc
Profilul acționatorului: Alb, proeminent
Informații suplimentare despre acționator: Pentru inserarea unei etichete prevăzute cu capac de protecție (silicon transparent)
Tipul și compoziția contactelor: 1 NO
Rezistență la spălare cu presiune ridicată: 7000000 Pa la 55 °C, distanță: 0,1 m
Cursă de acționare: 2,6 mm (schimbare de stare electrică NO), 4,3 mm (deplasare totală)
Forță de acționare: 3,8 N schimbare de stare electrică NO
Durată de viață mecanică: 5 000 000 de cicluri
Funcționarea contactului: Întrerupere lentă
Deschidere pozitivă: Nu
Caracteristici de montare
Montarea dispozitivului: Orificiu de fixare - diametru: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1
Centru de fixare: >= 30 x 40 mm (panou de susținere)
Adâncime de montare: 43 mm
Caracteristici electrice
Conectări - borne: Borne cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnița Philips nr. 1, Compatibil cu șurubelnița Pozidriv nr. 1, Compatibil cu șurubelnița plată Ø 4 mm, Compatibil cu șurubelnița plată Ø 5,5 mm
Materialul contactului: Aliaj de argint (Ag/Ni)
Protecție împotriva scurtcircuitului: Fuzibil de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1, 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1, 0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1, 1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1000000 de cicluri în condiții de încărcare diferite
Fiabilitate electrică: Λ < 10exp(-6) la 5 V, 1 mA în mediu curat conform IEC 60947-5-4, Λ < 10exp(-8) 17 V, 5 mA în mediu curat conform IEC 60947-5-4
Condiții de mediu
Tratament de protecție: TH
Temperatura mediului pentru depozitare: -40…70 °C
Temperatura mediului pentru funcționare: -40…70 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificate
Standarde: EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U, GL, DNV
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
