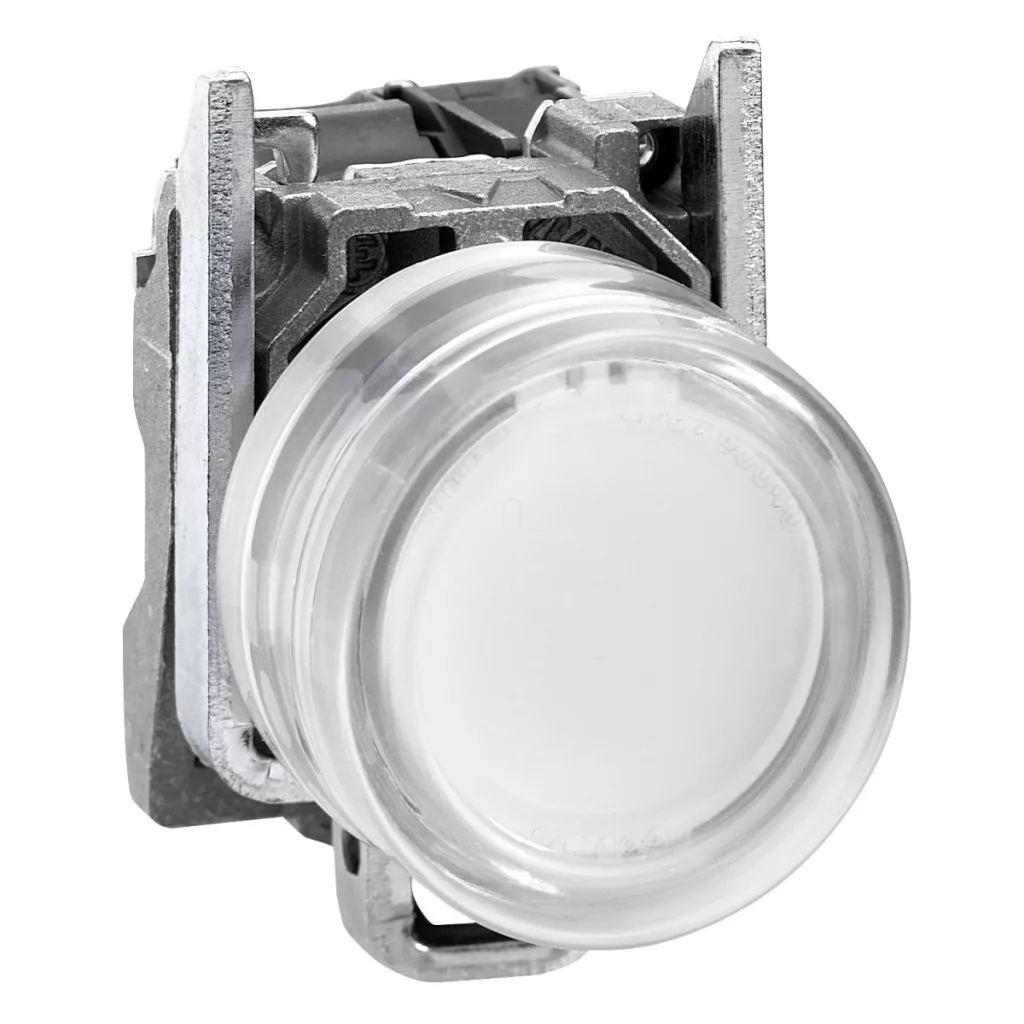

Schneider Electric Harmony XB4 - ATEX D XB4BP183B5EX este un buton luminos complet, rezistent la explozie, conceput special pentru utilizarea în medii periculoase și cu praf. Acest element de comandă special, cu certificare ATEX, poate fi utilizat în siguranță în zonele cu praf 21-22, ceea ce reprezintă un avantaj semnificativ în industriile în care butoanele tradiționale nu pot fi utilizate din cauza riscului de explozie. Butoanul se potrivește într-o gaură de montare cu diametrul de 22 mm și are o carcasă metalică cromată, care nu numai că asigură un aspect estetic, dar oferă și o protecție mecanică excelentă. Inelul de fixare este fabricat din zamak, ceea ce sporește și mai mult durabilitatea și fiabilitatea produsului. Butoanul alb, cu design încastrat, este prevăzut cu un capac de protecție din silicon transparent (booted), care oferă protecție împotriva prafului și umezelii, asigurând în același timp gradul de protecție IP65, în conformitate cu standardul IEC 60529. Dispozitivul are, de asemenea, clasificările NEMA 13 și NEMA 4X, astfel încât își face loc în diverse medii industriale. Harmony XB4BP183B5EX are o configurație de contact 1NO (un contact de închidere) și funcționează cu o tensiune de alimentare de 24 V c.a./c.c. Dispozitivul este echipat cu iluminare LED internă, care asigură o semnalizare continuă, astfel încât operatorul să fie întotdeauna la curent cu starea butonului. Produsul funcționează cu un consum de curent de 18 mA, iar durata sa de viață în condiții normale de funcționare (25 °C, tensiune nominală) ajunge la 100.000 de ore. Intervalul admisibil al tensiunii de alimentare este de 19,2-30 V în cazul curentului continuu (DC) și de 21,6-26,4 V în cazul curentului alternativ (AC). Din punct de vedere mecanic, XB4BP183B5EX este extrem de rezistent: durata de viață mecanică ajunge la 5 milioane de cicluri, în timp ce durata de viață electrică este de 1 milion de cicluri de comutare în condiții de încărcare diferite. Cursa butonului cu revenire prin arc este de 4,3 mm (cursă totală), din care 2,6 mm până la schimbarea stării electrice, iar forța de acționare este de 3,8 N. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă. Conectarea Harmony XB4BP183B5EX se realizează cu borne cu șurub și este compatibilă cu diferite tipuri de șurubelnițe: cu cap cruciform (Philips nr. 1 și Pozidriv nr. 1), precum și cu cap plat (4 mm și 5,5 mm). Produsul respectă numeroase standarde internaționale, inclusiv standardele IEC 60079-0:2009, EN 60079-31:2009 și IEC 61000-6-2, și deține certificarea INERIS 04ATEX9004U. Marcajul Ex tb IIIC indică faptul că produsul oferă protecție împotriva prafului chiar și în cazul celei mai periculoase categorii de praf (IIIC). Butonul rezistă chiar și la spălări intense, la o presiune de până la 7.000.000 Pa, la o temperatură de 55 °C, de la o distanță de 0,1 m.
Schneider Electric Harmony XB4 - ATEX D - XB4BP183B5EX - buton luminos complet, Ø22, metal, 1NO, alb, cu capac de protecție transparent, 24 V c.a./c.c. - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tip de produs: Buton iluminat complet
Denumire scurtă a produsului: XB4
Tipul capului de comandă: Standard
Diametru de montare: 22 mm
Zona de acțiune: Zona 21-22
Mod de acționare: Revenire cu arc
Profilul elementului de acționare: Alb, încastrat
Informații suplimentare despre elementul de acționare: Echipat cu capac de protecție din silicon transparent
Tipul și compoziția contactelor: 1 NO
Materiale și design
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Forma capului unității de semnalizare: Rotundă
Parametri tehnici
Distribuție borne ISO nr. 1: (21-22)NC
Rezistență la spălare cu presiune ridicată: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Fixarea dispozitivului: Orificiu de fixare - diametru: 22,5 mm, 22,3 +0,4/0 conform IEC 60947-1
Centru de fixare: >= 30 x 40 mm (panou de susținere)
Mod de fixare: Un singur șurub: 0,8...1,2 N.m
Adâncime de montare: 43 mm
Marcaj: Ex tb IIIC
Funcționarea contactului: Deschidere lentă
Deschidere pozitivă: Fără
Cursă de acționare: 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă totală)
Forță de acționare: 3,8 N schimbare de stare electrică NO, 3,8 N
Durată de viață mecanică: 5 000 000 de cicluri
Conectare: Terminale cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1, Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Caracteristici electrice
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Materialul contactului: Aliaj de argint (Ag/Ni)
Protecție împotriva scurtcircuitului: Siguranță termică de tip gG de 10 A conform IEC 60947-5-1
[Ith] Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Tipul de semnal: Continuu
Sursă de lumină: LED încorporat
[Us] tensiune nominală de alimentare: 24 V CA/CC 50/60 Hz
Limite de tensiune de alimentare: 19,2...30 V CC, 21,6...26,4 V AC
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Condiții de mediu
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Temperatura mediului ambiant pentru depozitare: -40...70 °C
Temperatura mediului ambiant în timpul funcționării: -40...70°C
Categorie de supratensiune: I conform IEC 60536
Standarde și certificate
Certificate de produs: INERIS 04ATEX9004U
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
