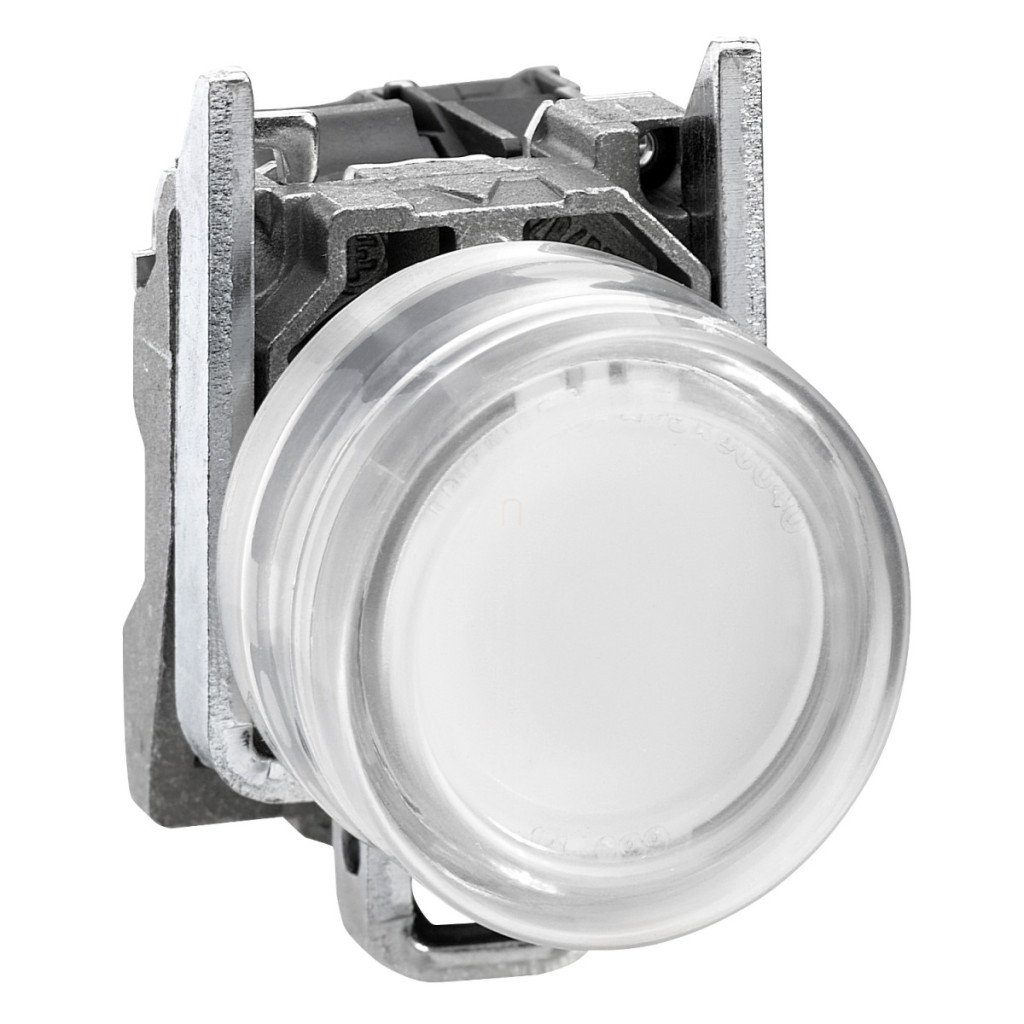

Schneider Electric Harmony XB4 - ATEX D - XB4BP183M5EX - buton iluminat complet, Ø22, metal, 1NO, alb, cu capac de protecție transparent, 240 V c.a. date tehnice
Informații de bază despre produs
Familia de produse: Harmony XB4
Tipul produsului: Buton complet iluminat
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul colierului de montare: Zamak
Formă cap: Standard
Diametru de montare: 22 mm
Cantitate de vânzare: 1
Zonă: 21-22 zone
Tip acționare: Revenire cu arc
Profil acționare: Alb, încastrat
Informații suplimentare despre acționare: Capac de protecție (silicon transparent)
Tipul și compoziția contactului: 1 NO
Caracteristici tehnice
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm 22,3 +0,4/0 în conformitate cu IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare)
Metodă de montare: Șurub unic: 0,8…1,2 N.m
Adâncime de instalare: 43 mm
Marcaj: Ex tb IIIC
Formă cap unitate de semnalizare: Rotundă
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (fără schimbare a stării electrice) 4,3 mm (cursă completă)
Forță de acționare: 3,8 N NO schimbare de stare electrică
Durată de viață mecanică: 5.000.000 de cicluri
Conectori - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capete de cablu în conformitate cu IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu în conformitate cu IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m în conformitate cu IEC 60947-1
Formă cap șurub: În formă de cruce, compatibilă cu șurubelnița Philips 1
În formă de cruce, compatibilă cu șurubelnița Pozidriv 1
În formă dreaptă, compatibilă cu șurubelnița plată Ø 4 mm
În formă dreaptă, compatibilă cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță 10 A, tip gG în conformitate cu IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A în conformitate cu IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV în conformitate cu IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 în conformitate cu IEC 60947-5-1
6 A la 120 V, AC-15, A600 în conformitate cu IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 în conformitate cu IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 de cicluri AC-15, 3 A la 120 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 de cicluri AC-15, 4 A la 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 de cicluri DC-13, 0,2 A la 110 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
1.000.000 cicluri DC-13, 0,5 A la 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1: Anexa C
Caracteristici de iluminare
Tip semnal: Continuu
Sursă de lumină: LED încorporat
Tensiune nominală de alimentare [Us]: 230 V c.a. 50/60 Hz
Limite de tensiune de alimentare: 195…264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV în conformitate cu IEC 61000-4-5
Parametri de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40 până la 70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
Rezistență la vibrații: 5 gn (f= 2…500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV în conformitate cu IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m în conformitate cu IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) în conformitate cu IEC 61000-4-2
8 kV aer (pe părți izolate) în conformitate cu IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
