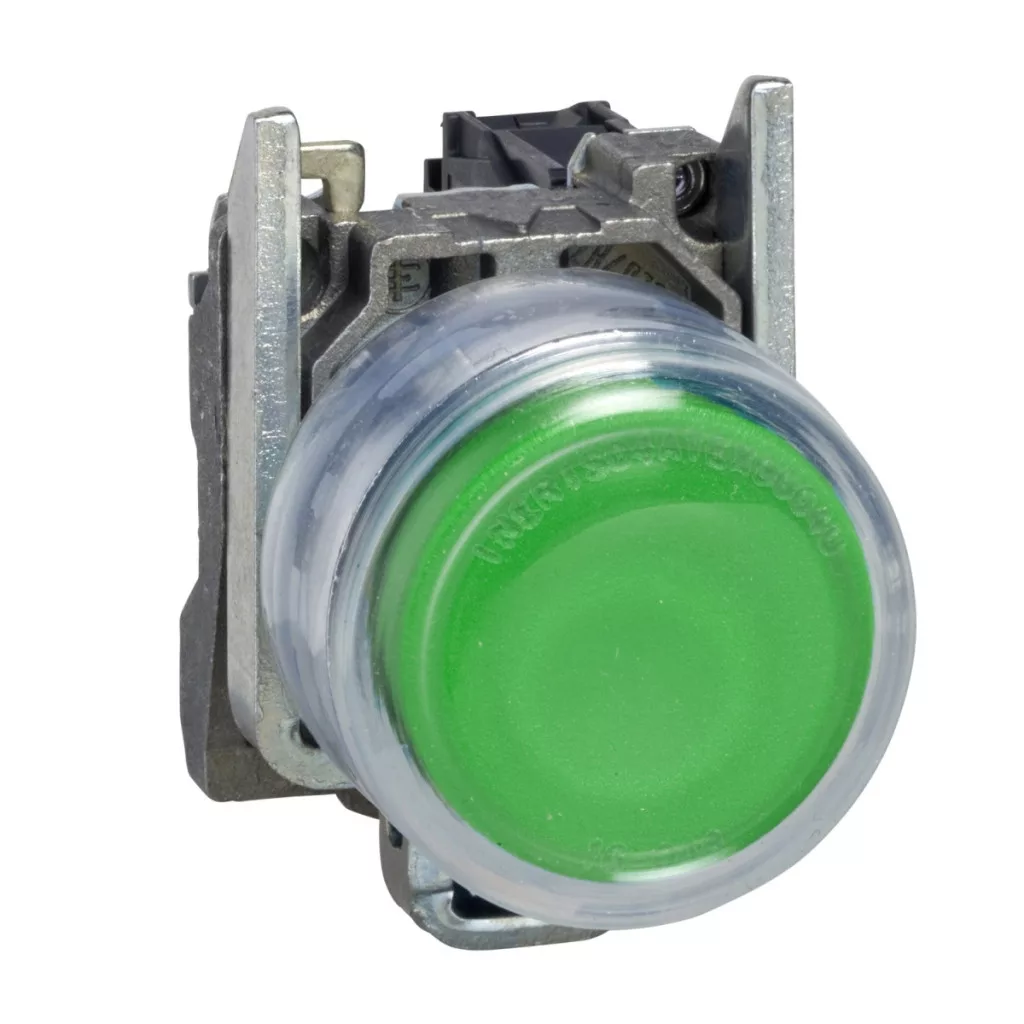

Butonul Schneider Electric Harmony XB4 seria XB4BP31EX este un element de control industrial certificat ATEX, special conceput pentru medii potențial explozive. Acest buton de calitate superioară, de culoare verde, cu proeminență, are un diametru standard de montare de 22 mm, fiind compatibil cu majoritatea aplicațiilor industriale și tablourilor de distribuție. Produsul este fabricat cu o placă frontală din metal cromat și un inel de fixare din zamak, asigurând o durabilitate excelentă și un aspect premium. O caracteristică specială a butonului XB4BP31EX este capacul său de protecție transparent din silicon (cu manșon), care oferă protecție împotriva prafului și umezelii, făcându-l o alegere ideală chiar și în condiții de mediu dificile. Produsul are protecție IP66/IP67, ceea ce înseamnă protecție perfectă atât împotriva prafului, cât și a apei. Certificarea NEMA 13 și NEMA 4X îmbunătățește și mai mult protecția produsului în diverse medii industriale. Butonul este certificat special pentru utilizare în zonele cu praf 21 și 22, așa cum este confirmat de marcajul Ex tb IIIC. Certificatul ATEX (INERIS 04ATEX9004U) garantează că produsul respectă cerințele directivei 94/9/CE - ATEX. Butonul are un mecanism de revenire cu arc și 1 contact NO (normal deschis), care permite comutarea fiabilă în diverse circuite electrice. Contactele sunt fabricate dintr-un aliaj de argint de înaltă calitate (Ag/Ni), care asigură o conductivitate electrică excelentă și o durată de viață îndelungată. Produsul are o durată de viață mecanică remarcabilă de 5.000.000 de cicluri de comutare, în timp ce durata de viață electrică este de 1.000.000 de cicluri sub diverse sarcini. Valorile curentului de funcționare sunt de 3 A la 240 V în modul AC-15, 6 A la 120 V în modul AC-15 și 0,1 A la 600 V în modul DC-13, ceea ce asigură o gamă largă de aplicații. Funcționarea extrem de fiabilă a comutatorului este indicată de o probabilitate de defectare (λ) mai mică de 10^(-6) la 5 V, 1 mA într-un mediu curat. Butonul este ușor de instalat, cu un diametru recomandat al decupajului panoului de 22,5 mm (22,3 mm +0,4/0 toleranță în conformitate cu IEC 60947-1). Distanța minimă de montare este de 30x40 mm pe panoul de montare. Adâncimea de instalare este de 43 mm, ceea ce permite o instalare compactă. Conexiunea se realizează cu borne cu șurub, care sunt potrivite pentru conectarea cablurilor de max. 2x1,5 mm² cu manșoane sau a cablurilor de 1x0,22...2x2,5 mm² fără manșoane. Forma capului șurubului este compatibilă cu mai multe tipuri de șurubelnițe: Phillips (Philips 1, Pozidriv 1) și plate (4 mm și 5,5 mm). Cuplul de strângere recomandat este între 0,8 și 1,2 Nm, conform IEC 60947-1.
Date tehnice buton Schneider Electric Harmony XB4 XB4BP31EX
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Buton complet
Denumire scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material inel de montare: Zamak
Tip cap: Standard
Diametru de montare: 22 mm
Zonă: Zonele 21 și 22
Caracteristici de funcționare
Tip acționare: Revenire cu arc
Profil acționare: Verde, proeminent
Informații suplimentare despre acționare: Cu capac din silicon (transparent)
Tipul și compoziția contactului: 1 NO (normal deschis)
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Cursa de funcționare: 2,6 mm (pentru funcționarea contactului NO), 4,3 mm (cursă completă)
Forță de acționare: 3,8 N
Durată de viață mecanică: 5.000.000 de cicluri
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Conexiuni
Conexiuni - blocuri terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Phillips (compatibil cu șurubelnița Philips 1)
Phillips (compatibil cu șurubelnița Pozidriv 1)
Cu fantă (compatibil cu șurubelniță plată de 4 mm)
Slotted (compatibil cu șurubelnița plată de 5,5 mm)
Caracteristici de mediu
Tratament de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Clasa de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: DNV, INERIS 04ATEX9004U, GL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) cu accelerație semisinusoidală conform IEC 60068-2-27
