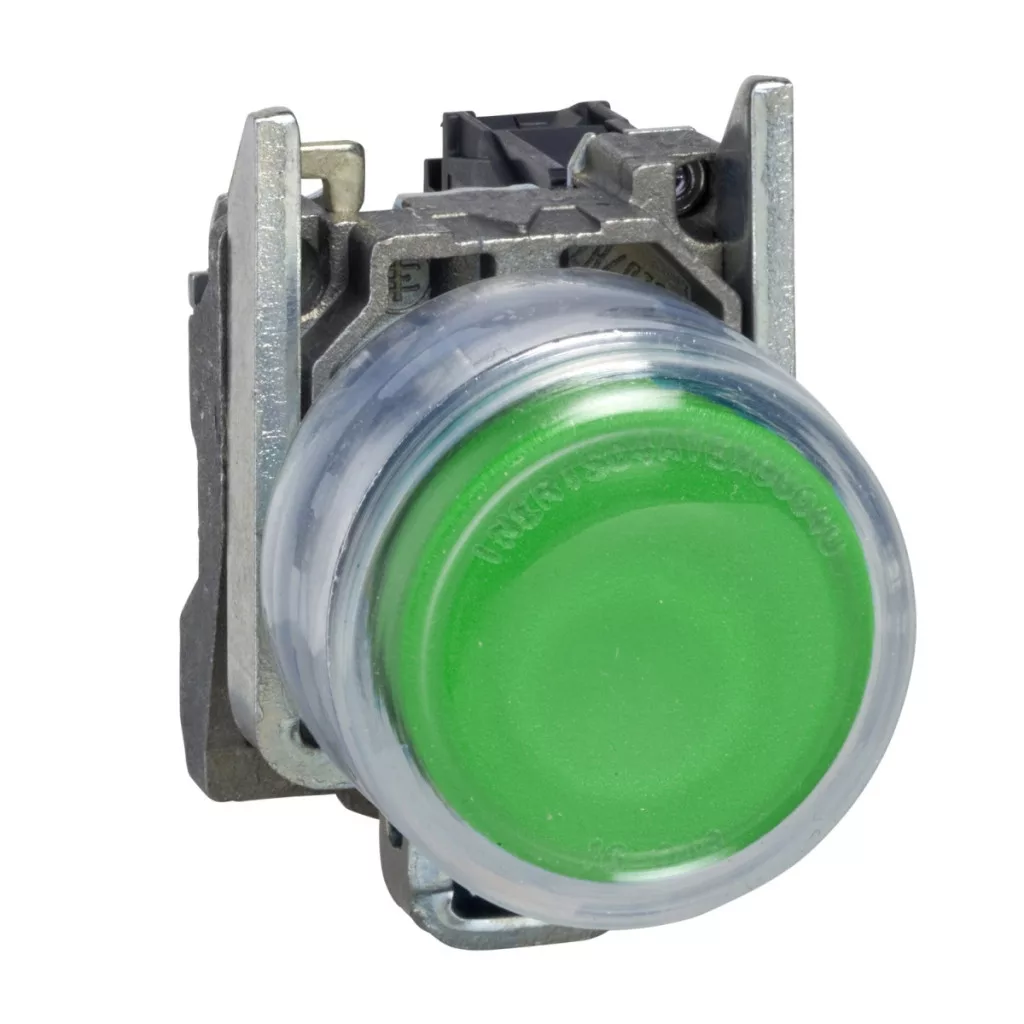

Butonul complet XB4BP381EX din gama Schneider Electric Harmony XB4 - ATEX D reprezintă o opțiune de calitate superioară și extrem de fiabilă pentru utilizarea în medii industriale, în special în zone cu praf și cu risc de explozie. Acest buton verde, proeminent, cu revenire prin arc, poate fi montat într-o gaură de fixare standard de 22 mm, are o ramă metalică cromată și un inel de fixare din ZAMAK, ceea ce asigură rezistență pe termen lung chiar și în cele mai dure condiții industriale. O caracteristică specială a butonului XB4BP381EX este certificarea ATEX pentru medii cu praf, astfel încât poate fi utilizat în siguranță și în zonele 21 și 22. Produsul poartă marcajul Ex tb IIIC, care atestă conformitatea cu normele relevante de protecție împotriva exploziilor. Capacul de protecție transparent din silicon (boot) nu numai că protejează butonul de apăsare împotriva murdăriei, dar oferă și posibilitatea de a introduce o etichetă, facilitând astfel identificarea funcției. Din punct de vedere tehnic, butonul XB4BP381EX are un contact 1 NO (deschis în stare normală), realizat dintr-un aliaj de argint (Ag/Ni) pentru o conductivitate excelentă. Mecanismul de comutare este de tip cu deschidere lentă, cu o cursă de funcționare de 2,6 mm până la schimbarea stării electrice și o cursă totală de 4,3 mm. Forța necesară pentru acționare este de doar 3,8 N, ceea ce asigură o utilizare confortabilă, oferind în același timp un feedback suficient de clar utilizatorului. Comutatorul are o durată de viață mecanică remarcabilă: poate suporta până la 5 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri în diferite categorii de sarcină (AC-15, DC-13). XB4BP381EX este prevăzut cu conectori cu șurub, care permit conectarea a maximum 2 x 1,5 mm² de cablu cu manșon de capăt sau a 1 x 0,22...2 x 2,5 mm² de cablu fără manșon de capăt. Șuruburile sunt compatibile cu diferite capete de șurubelniță: cruciforme (Philips nr. 1 sau Pozidriv nr. 1), precum și plate (Ø 4 mm sau Ø 5,5 mm). Cuplul de strângere trebuie să fie între 0,8 și 1,2 Nm, conform standardului IEC 60947-1. Din punct de vedere al caracteristicilor electrice, se remarcă o intensitate termică a curentului de 10 A măsurată în aer liber, o tensiune de izolație de 600 V (grad de poluare 3) și o rezistență nominală la tensiune de impuls de 6 kV. Asigură diferite valori nominale ale curentului de funcționare în categoriile AC-15 și DC-13, de exemplu 3 A la 240 V sau 6 A la 120 V în modul AC-15, respectiv 0,27 A la 250 V în modul DC-13. Produsul are o rezistență deosebită la spălarea cu presiune ridicată (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și poate fi utilizat într-un interval larg de temperaturi de funcționare (-40...70 °C). Gradul de protecție este IP66/IP67 și îndeplinește, de asemenea, cerințele NEMA 13 și NEMA 4X. Rezistența la șocuri este IK03 conform standardului IEC 50102. Rezistența la vibrații este de 5 gn (f= 2...500 Hz), iar rezistența la șocuri este de 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms) în cazul accelerației undei semisinusoidale. Produsul este conform cu standardele EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1, precum și cu Directiva ATEX 94/9/CE și deține diverse certificări (DNV, INERIS 04ATEX9004U, GL).
Schneider Electric Harmony XB4 - ATEX D - XB4BP381EX - buton complet, Ø22, metal, 1NO, verde, cu capac de protecție transparent și suport pentru etichetă - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului: Buton complet
Denumire scurtă a dispozitivului: XB4
Materialul carcasei: Metal cromat
Materialul inelului de fixare: Zamak
Tipul capului: Standard
Diametru de montare: 22 mm
Caracteristici de funcționare
Zona de acțiune: Zona 21 și 22
Tipul acționatorului: Cu revenire prin arc
Profilul acționatorului: Verde, proeminent
Informații suplimentare despre acționator: Cu capac de protecție (silicon transparent) pentru inserarea inscripției
Tipul și compoziția contactelor: 1 NO
Parametri tehnici
Rezistență la spălare cu presiune ridicată: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Orificiu de fixare - diametru: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1
Distanță de fixare: >= 30 x 40 mm (panou de susținere)
Adâncime de montare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Funcționarea contactului: Deschidere lentă
Cursă de acționare: 2,6 mm (schimbare de stare electrică NO)
4,3 mm (cursă totală)
Forță de acționare: 3,8 N schimbare de stare electrică NO
Durată de viață mecanică: 5 000 000 de cicluri
Conexiuni și caracteristici electrice
Conexiuni - conectori: Conectori cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Conectori cu șurub, 1 x 0,22...2 x 2,5 mm² fără capete de cablu conform IEC 60947-1
Cuplu de strângere: 0,8…1,2 Nm conform IEC 60947-1
Forma capului șurubului: Cap cruciform, compatibil cu șurubelnița Philips nr. 1
Cap cruciform, compatibil cu șurubelnița Pozidriv nr. 1
Canelat, compatibil cu șurubelnița plată Ø 4 mm
Canelat, compatibil cu șurubelnița plată Ø 5,5 mm
Materialul contactului: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță fuzibilă de tip gG de 10 A conform IEC 60947-5-1
[Ith] Intensitate termică convențională măsurată în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
[Ie] intensitate nominală a curentului de funcționare:
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificate
Standarde: EN 50014
EN 50281-1-1
IEC 61241-0
IEC 61241-1
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: DNV
INERIS 04ATEX9004U
GL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
