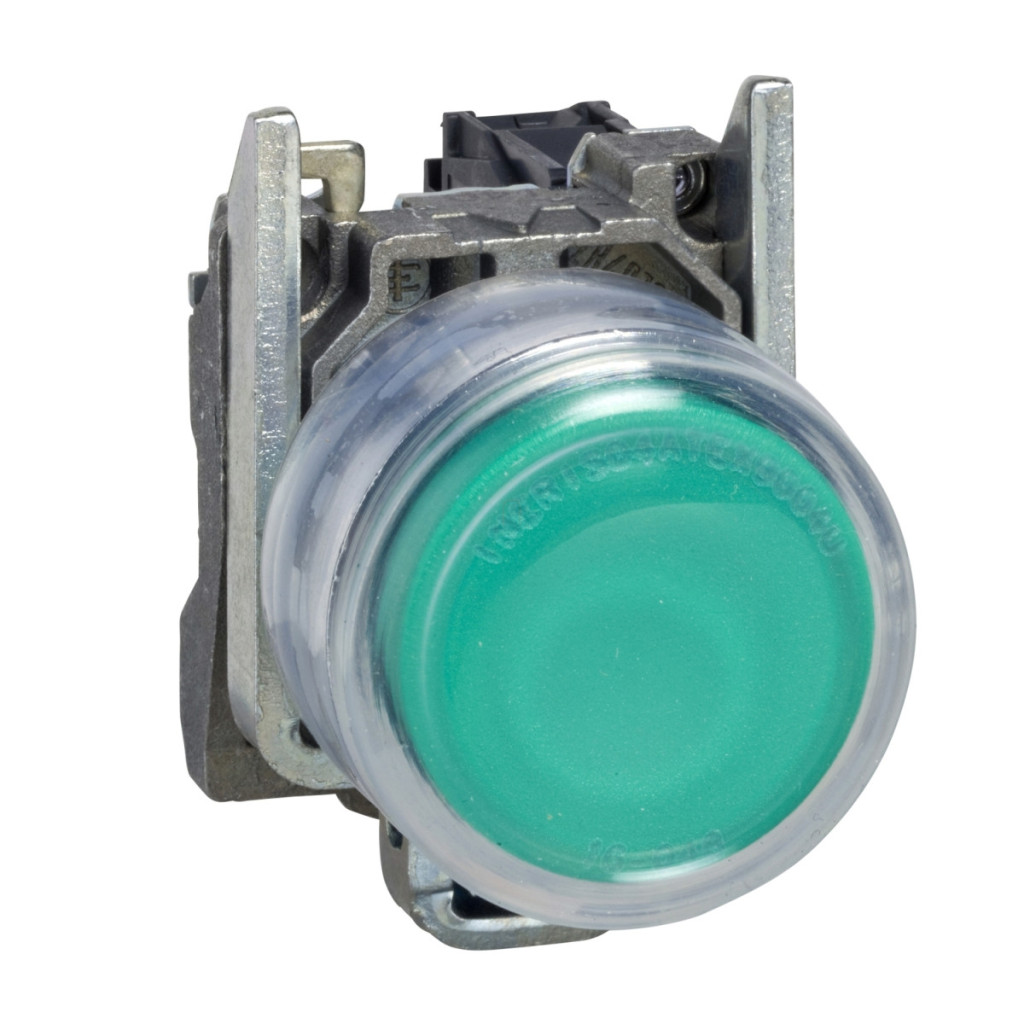

Schneider Electric Harmony XB4 - ATEX D - XB4BP383B5EX - buton iluminat complet, Ø22, metal, 1NO, verde, cu capac de protecție transparent, 24 V c.a./c.c. Date tehnice
Caracteristici tehnice generale
Familia de produse: Harmony XB4
Tip produs: Buton iluminat complet
Denumire scurtă dispozitiv: XB4
Material placă frontală: Metal cromat
Material colier de montare: Zamak
Tip cap: Standard
Diametru de montare: 22 mm
Zona de praf: zona 21 - 22
Tip acționare: cu revenire prin arc
Profil acționare: verde, încastrat
Informații suplimentare despre acționare: Echipat cu capac de protecție (silicon transparent)
Tipul și compoziția contactului: 1 NO
Informații tehnice suplimentare
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm (22,3 +0,4/0) conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare)
Metodă de montare: Șurub unic: 0,8...1,2 N.m Adâncime de instalare: 43 mm Marcaj: Ex tb IIIC Formă cap unitate de semnalizare: Rotundă Funcționare contact: Întrerupere lentă Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (fără schimbare electrică de stare), 4,3 mm (cursă completă)
Forță de acționare: 3,8 N fără schimbare electrică de stare
Durată de viață mecanică: 5.000.000 de cicluri
Conexiuni electrice și caracteristici
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1, terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: în formă de cruce, compatibil cu șurubelniță Philips 1, în formă de cruce, compatibil cu șurubelniță Pozidriv 1, cu fantă, compatibil cu șurubelniță plată de 4 mm, cu fantă, compatibil cu șurubelniță plată de 5,5 mm
Material contact: aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1, 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1, 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1, 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1 Caracteristici de iluminare și electronice Tip de semnalizare: Continuu Sursă de lumină: LED încorporat Tensiune nominală de alimentare [Us]: 24 V CA/CC 50/60 Hz
Limite de tensiune de alimentare: 19,2...30 V CC, 21,6...26,4 V c.a.
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici de mediu și protecție
Grad de protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
