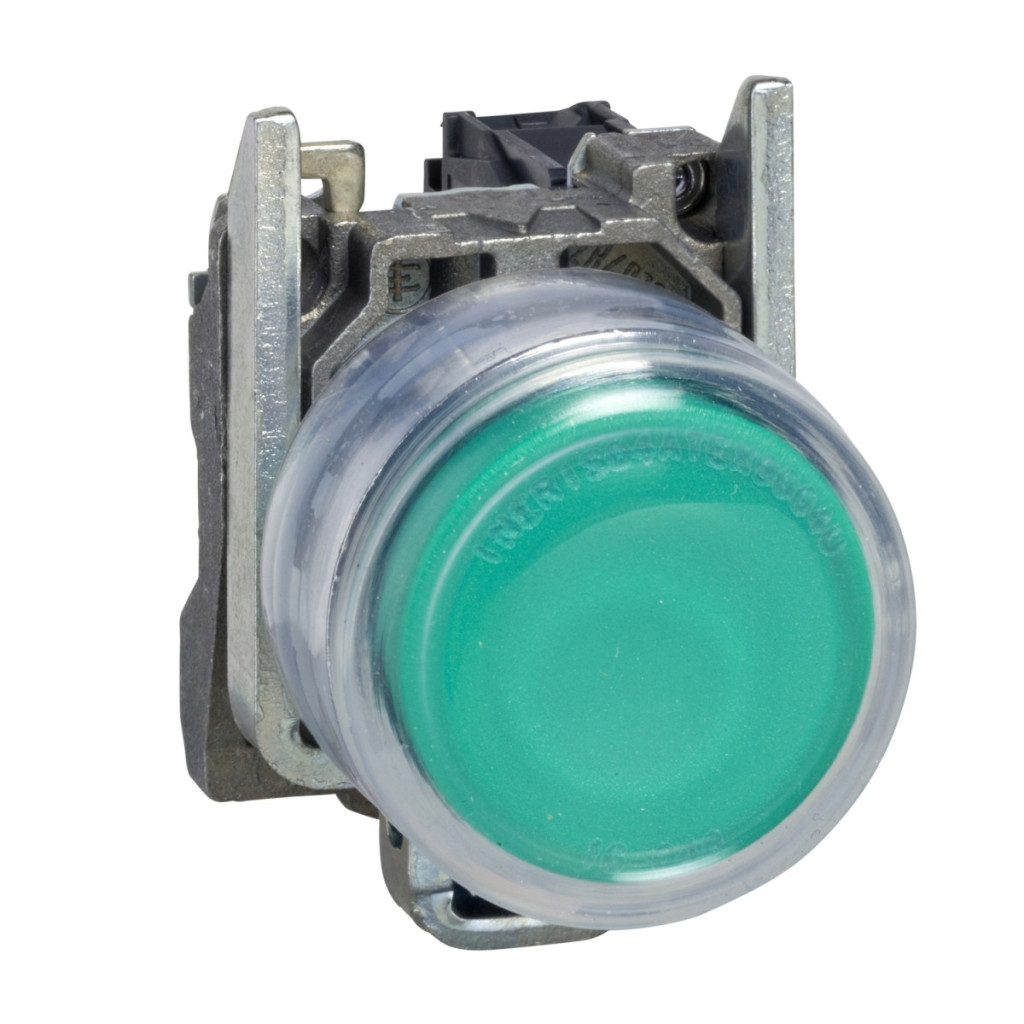

Schneider Electric Harmony XB4 - ATEX D - XB4BP383M5EX - buton iluminat complet, Ø22, metal, 1NO, verde, cu capac de protecție transparent, 240 V c.a.

Lățime: 160 mm

Lungime: 235 mm

Înălțime: 35 mm

Comandă specială

Schneider Electric Harmony XB4 - ATEX D - XB4BP383M5EX - buton iluminat complet, Ø22, metal, 1NO, verde, cu capac de protecție transparent, 240 V c.a.

Name: Schneider Electric Harmony XB4 - ATEX D - XB4BP383M5EX - buton iluminat complet, Ø22, metal, 1NO, verde, cu capac de protecție transparent, 240 V c.a.
Brand: Schneider Electric Zrt.
SKU: 3389118030626
Price: 454.28 RON
Availability: InStock

454,28 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Harmony XB4 completă Schneider Electric

Gama completă Schneider Electric Harmony XB4

Buton Schneider Electric Harmony XB4

Schneider Electric Harmony XB4 - ATEX D

Butonul iluminat complet XB4BP383M5EX din familia de produse Schneider Electric Harmony XB4 este un element de control industrial de calitate superioară, conceput special pentru utilizarea în cele mai dure medii. Adecvat pentru utilizarea în atmosfere potențial explozive (zone ATEX D), acest buton verde cu capac de protecție transparent din silicon este alegerea perfectă atunci când aveți nevoie de o soluție fiabilă și durabilă. Calitatea excepțională a produsului este asigurată de placa frontală din metal cromat și inelul de fixare Zamak, care oferă o durabilitate și o rezistență excepționale. Cu un diametru de montare de 22 mm, butonul poate fi instalat cu ușurință în cutii de comutare și panouri de control standard. Adâncimea de instalare este de 43 mm, iar centrul de montare este de cel puțin 30 x 40 mm. Montarea se face cu un singur șurub, cu un cuplu de 0,8-1,2 Nm. Modelul XB4BP383M5EX are un cap de acționare verde încastrat și funcționare cu revenire prin arc, ceea ce înseamnă că butonul revine automat la poziția normală după eliberare. Acest buton are 1 contact NO (normal deschis) din aliaj de argint (Ag/Ni) pentru o conductivitate electrică excelentă. Operațiunea de comutare este de tip slow break, necesitând o forță de 3,8 N pentru comutarea contactului, cu o cursă a contactului NO de 2,6 mm și o cursă totală de 4,3 mm. Durata de viață mecanică este impresionantă, cu până la 5 milioane de cicluri de comutare. Conexiunile sunt disponibile sub formă de terminale cu șurub care acceptă fire cu un diametru de 1 x 0,22...2 x 2,5 mm² fără manșoane sau până la 2 x 1,5 mm² cu manșoane, în conformitate cu standardul IEC 60947-1. Cuplul de strângere este de 0,8-1,2 Nm. XB4BP383M5EX are certificare ATEX D (marcaj Ex tb IIIC), ceea ce permite utilizarea sa în zonele cu praf 21-22. Acest buton are o rezistență remarcabilă la spălarea cu presiune înaltă, rezistând la presiuni de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Gradul de protecție IP65 garantează protecția împotriva prafului și a apei, în timp ce gradul IK05 asigură rezistența la impactul mecanic. Gradele NEMA 13 și NEMA 4X oferă protecție suplimentară în diverse condiții de mediu. Butonul are un LED încorporat care funcționează la 230 V CA 50/60 Hz (interval de funcționare: 195-264 V CA). Consumul său de curent este de numai 14 mA, iar LED-ul are o durată de viață extrem de lungă, de până la 100.000 de ore la tensiunea nominală și 25 °C. În ceea ce privește caracteristicile electrice, produsul are o tensiune nominală de izolare (Ui) de 600 V și o tensiune nominală de impuls (Uimp) de 6 kV. Curentul termic convențional (Ith) măsurat în aer liber este de 10 A, în timp ce curentul nominal de funcționare (Ie) este de 3 A la 240 V în categoria AC-15, 6 A la 120 V în categoria AC-15 și 0,1 A la 600 V în categoria DC-13. Protecția la scurtcircuit este asigurată de o siguranță de tip gG de 10 A. Durabilitatea electrică a produsului este impresionantă, cu până la 1 milion de cicluri de comutare în diverse condiții de încărcare.

Schneider Electric Harmony XB4 - ATEX D - XB4BP383M5EX - buton iluminat complet, Ø22, metal, 1NO, verde, cu capac de protecție transparent, 240 V c.a. Date tehnice

Date generale

Familia de produse: Harmony XB4

Tipul produsului: Buton complet iluminat

Denumirea scurtă a dispozitivului: XB4

Materialul plăcii frontale: Metal cromat

Materialul inelului de montare: Zamak

Tip cap: Standard

Diametru de montare: 22 mm

Caracteristici de funcționare

Zonă: Zona 21-22

Tip actuator: Revenire cu arc

Profil actuator: Verde, încastrat

Informații suplimentare despre actuator: Capac de protecție (silicon transparent)

Tip și compoziție contact: 1 NO

Proprietăți mecanice

Rezistență la spălare cu presiune înaltă: 7000000 Pa, la 55 °C, de la o distanță de 0,1 m

Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm (22,3 +0,4/0) în conformitate cu IEC 60947-1

Centru de montare: >= 30 x 40 mm (panou de montare)

Metodă de montare: Un șurub: 0,8...1,2 N.m

Adâncime de instalare: 43 mm

Marcaj: Ex tb IIIC

Forma capului indicatorului: Rotundă

Funcționare contact: Ruptură lentă

Deschidere pozitivă: Niciuna

Cursă de acționare: 2,6 mm (fără schimbare a stării electrice), 4,3 mm (cursă completă)

Forță de acționare: 3,8 N fără schimbare a stării electrice

Durată de viață mecanică: 5.000.000 de cicluri

Caracteristici electrice

Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1

Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² papuci de cablu fără papuci de cablu conform IEC 60947-1

Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1

Formă cap șurub: Compatibil cu șurubelniță Phillips 1, șurubelniță Pozidriv 1, șurubelnițe plate Ø 4 mm și Ø 5,5 mm Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1

6 A la 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Caracteristici de iluminare

Tip semnal: Continuu

Sursă de lumină: LED încorporat

Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz

Limite de tensiune de alimentare: 195...264 V c.a.

Consum de curent: 14 mA

Durată de viață: 100.000 ore la tensiune nominală și 25 °C

Caracteristici de mediu

Grad de protecție: TH Temperatura aerului ambiant pentru depozitare: -40...70 °C Temperatura aerului ambiant pentru funcționare: -40...70 °C

Categorie de supratensiune: I conform IEC 60536

Grad de protecție IP: IP65 conform IEC 60529

Grad de protecție NEMA: NEMA 13, NEMA 4X

Grad de protecție IK: IK05 conform IEC 50102

Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008

Directive: 94/9/CE - Directiva ATEX

Certificări produs: INERIS 04ATEX9004U

Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27

50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27

Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4

Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3

Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2

8 kV aer (pe părți izolate) conform IEC 61000-4-2

Emisie electromagnetică: Clasa B conform IEC 55011

Date

Lățime

160 mm

Lungime

235 mm

Înălțime

35 mm

EAN prezentat

3389118030626

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

102 g/bucată
