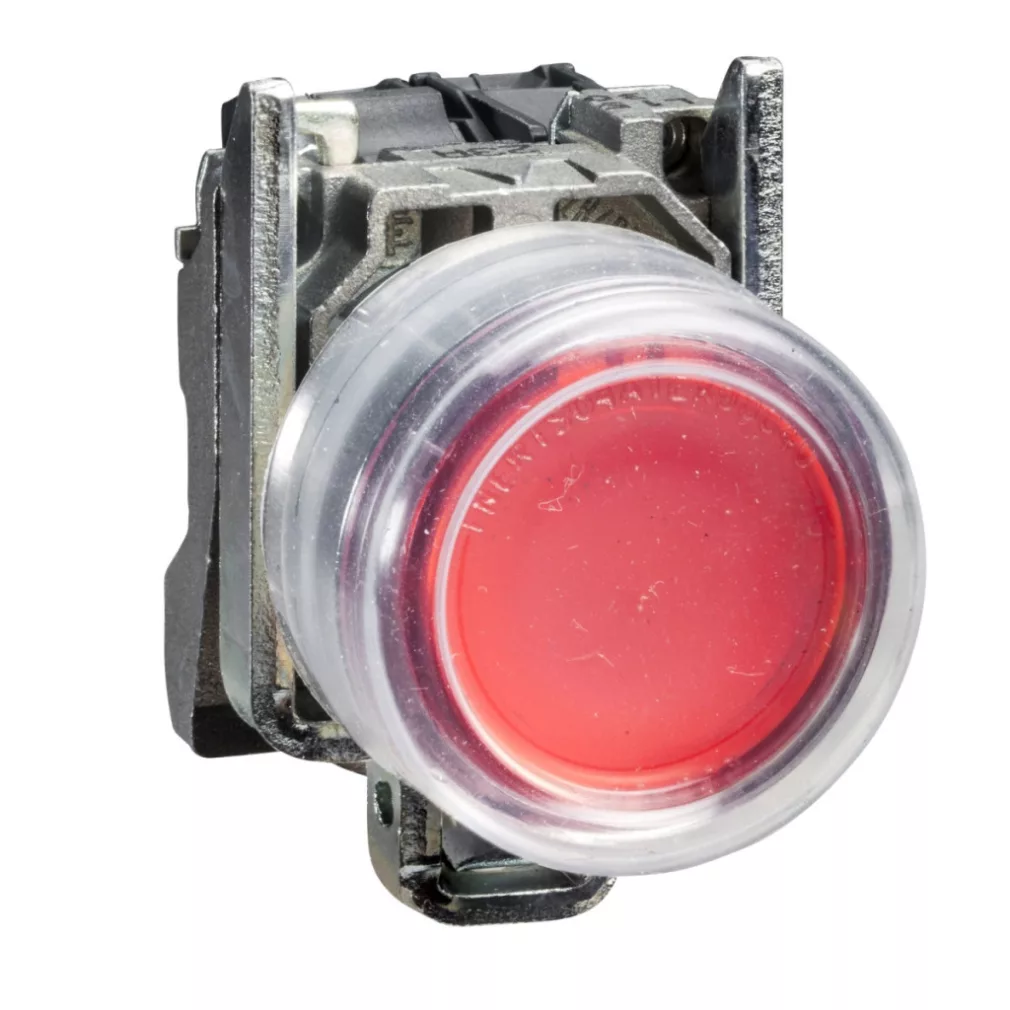

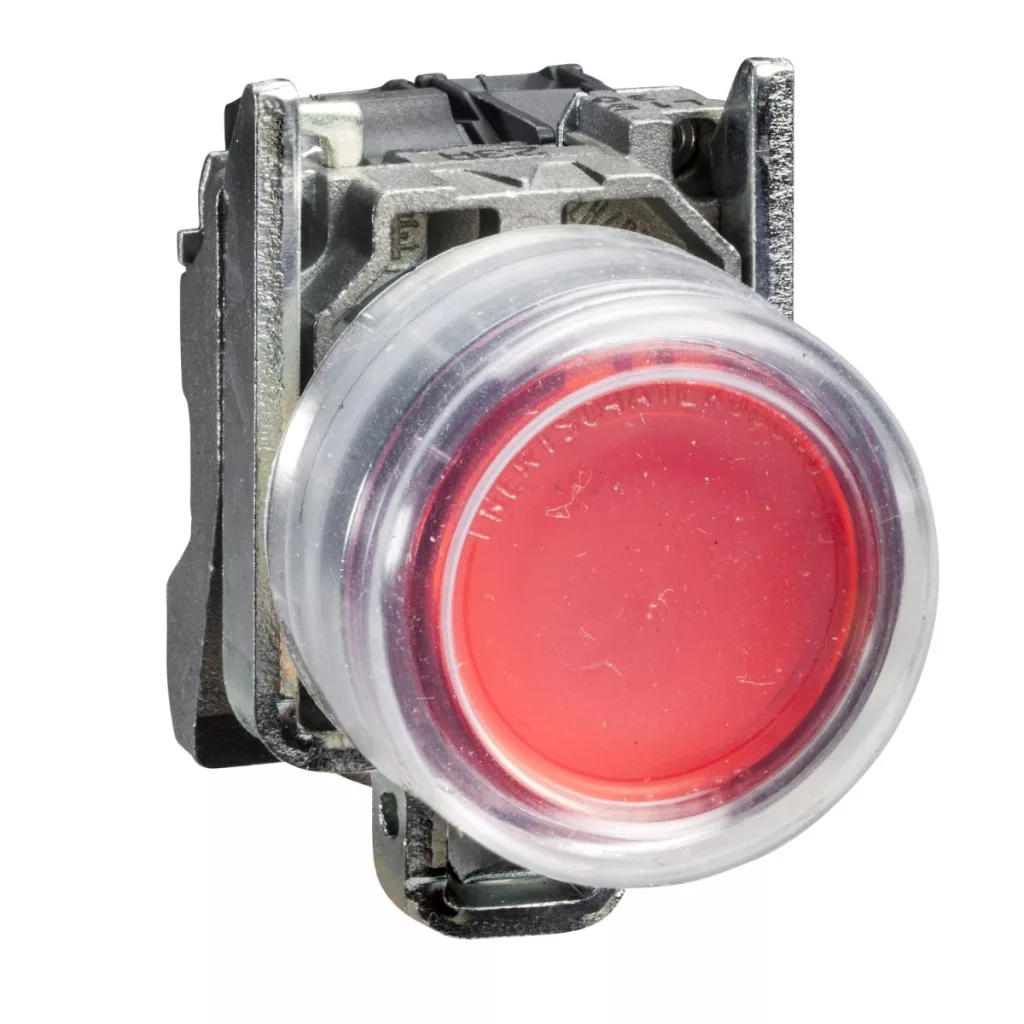

Schneider Electric Harmony XB4BP483B5EX este un buton luminos complet, care face parte din gama Harmony XB4, concepută pentru medii cu risc de explozie ATEX D. Acest buton de calitate premium, de culoare roșie, cu revenire prin arc, are un diametru de montare de 22 mm, ceea ce reprezintă o dimensiune standard în domeniul automatizării industriale, putând fi astfel integrat cu ușurință în sistemele existente. Caracteristica specială a produsului este capacul de protecție transparent din silicon (booted), care asigură o protecție suplimentară butonului, sporindu-i rezistența la praf și umiditate. Datorită gradului de protecție IP65, dispozitivul este perfect rezistent la praf și la jeturi de apă, fiind astfel ideal pentru utilizarea în medii în care este supus unei solicitări intense. Utilizarea în medii cu risc de explozie este garantată de marcajul Ex tb IIIC, care indică aplicabilitatea în zonele de praf 21-22. Produsul deține certificatul INERIS 04ATEX9004U și este conform cu Directiva 94/9/CE - ATEX. Din punct de vedere tehnic, Harmony XB4BP483B5EX funcționează cu o tensiune de alimentare de 24 V c.a./c.c., la o frecvență de 50/60 Hz, și are un singur contact normal închis (NC). LED-ul încorporat asigură o lumină continuă, consumul de curent fiind de numai 18 mA. Forța de acționare a butonului este de 3,5 N, contactul are o funcționare de deschidere lentă (slow-break) și dispune de o funcție de deschidere pozitivă conform anexei K a standardului IEC 60947-5-1. Cursa de acționare este de 1,5 mm până la schimbarea stării electrice, iar cursa totală este de 4,3 mm. Această caracteristică este deosebit de importantă în aplicațiile de siguranță, unde funcționarea fiabilă este esențială. Durata de viață mecanică a butonului este extrem de lungă, producătorul garantând 5 000 000 de cicluri de comutare, în timp ce durata de viață electrică este de 1 000 000 de cicluri în condiții de sarcină variate. Durata de viață a LED-ului încorporat este de 100 000 de ore la tensiune nominală și la o temperatură ambiantă de 25 °C. Produsul poate fi utilizat într-un interval de temperatură cuprins între -40 °C și +70 °C, ceea ce reprezintă un interval de funcționare extrem de larg și permite utilizarea chiar și în condiții extreme. Conectarea butonului XB4BP483B5EX se realizează cu cleme cu șurub, ceea ce permite conectarea unor cabluri cu secțiune de maximum 2 x 1,5 mm² cu manșon de capăt sau a unor cabluri cu secțiune de 1 x 0,22...2 x 2,5 mm² fără manșon de capăt. Cuplul de strângere al clemelor de conectare este cuprins între 0,8 și 1,2 Nm. Fixarea dispozitivului se realizează simplu, cu un singur șurub, cu un cuplu de 0,8-1,2 Nm, iar adâncimea de montare este de 43 mm. Butonul este compatibil cu diferite capete de șurub, inclusiv cele cu canelură în cruce (Philips și Pozidriv), precum și cu șurubelnițele cu cap plat normal și lat, ceea ce facilitează instalarea și întreținerea.
Schneider Electric Harmony XB4 - ATEX D - XB4BP483B5EX - buton luminos complet, Ø22, metal, 1NC, roșu, cu capac de protecție transparent, 24 V c.a./c.c. - specificații tehnice
Date de bază
Gama de produse: Harmony XB4
Tip de produs: Buton iluminat complet
Denumire scurtă a produsului: XB4
Material carcasă: Metal cromat
Material colier de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22 mm
Caracteristici de funcționare
Tipul butonului: Cu revenire prin arc
Profilul butonului: Roșu, încastrat
Informații suplimentare despre buton: Cu capac de protecție (silicon transparent)
Tipul și compoziția contactului: 1 NC
Durată de viață mecanică: 5000000 de cicluri
Forță de acționare: 3,5 N schimbare de stare electrică NC
Cursă de acționare: 1,5 mm (schimbare de stare electrică NC), 4,3 mm (cursă totală)
Caracteristici electrice
Materialul contactului: Aliaj de argint (Ag/Ni)
Protecție împotriva scurtcircuitului: 10 A siguranță fuzibilă de tip gG conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Caracteristici de iluminare
Tipul semnalului: Continuu
Sursă de lumină: LED încorporat
Tensiune nominală de alimentare: 24 V CA/CC 50/60 Hz
Limite de tensiune de alimentare: 19,2...30 V CC, 21,6...26,4 V CA
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici de mediu
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Zona de praf: zona 21-22
Marcaj: Ex tb IIIC
Temperatura mediului de funcționare: -40...70 °C
Temperatura mediului de depozitare: -40...70 °C
Caracteristici de montare
Fixarea dispozitivului: Gaură de fixare - diametru: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1
Centru de fixare: >= 30 x 40 mm (panou de susținere)
Mod de fixare: Un singur șurub: 0,8...1,2 N.m
Adâncime de montare: 43 mm
Conectare
Conectări - cleme: Cleme de strângere cu șurub, <= 2 x 1,5 mm² cu manșon de capăt conform IEC 60947-1
Clemă de strângere cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșon de capăt de fir conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Standarde și certificate
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
Caracteristici suplimentare
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Forma capului șurubului: Compatibil cu șurubelnița cruciformă Philips nr. 1, compatibil cu șurubelnița cruciformă Pozidriv nr. 1, compatibil cu șurubelnița plată cu canelură Ø 4 mm, compatibil cu șurubelnița plată cu canelură Ø 5,5 mm
Funcționarea contactului: Deschidere lentă
Deschidere pozitivă: Conform anexei K a standardului IEC 60947-5-1
Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA în mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V, 5 mA în mediu curat conform IEC 60947-5-4
