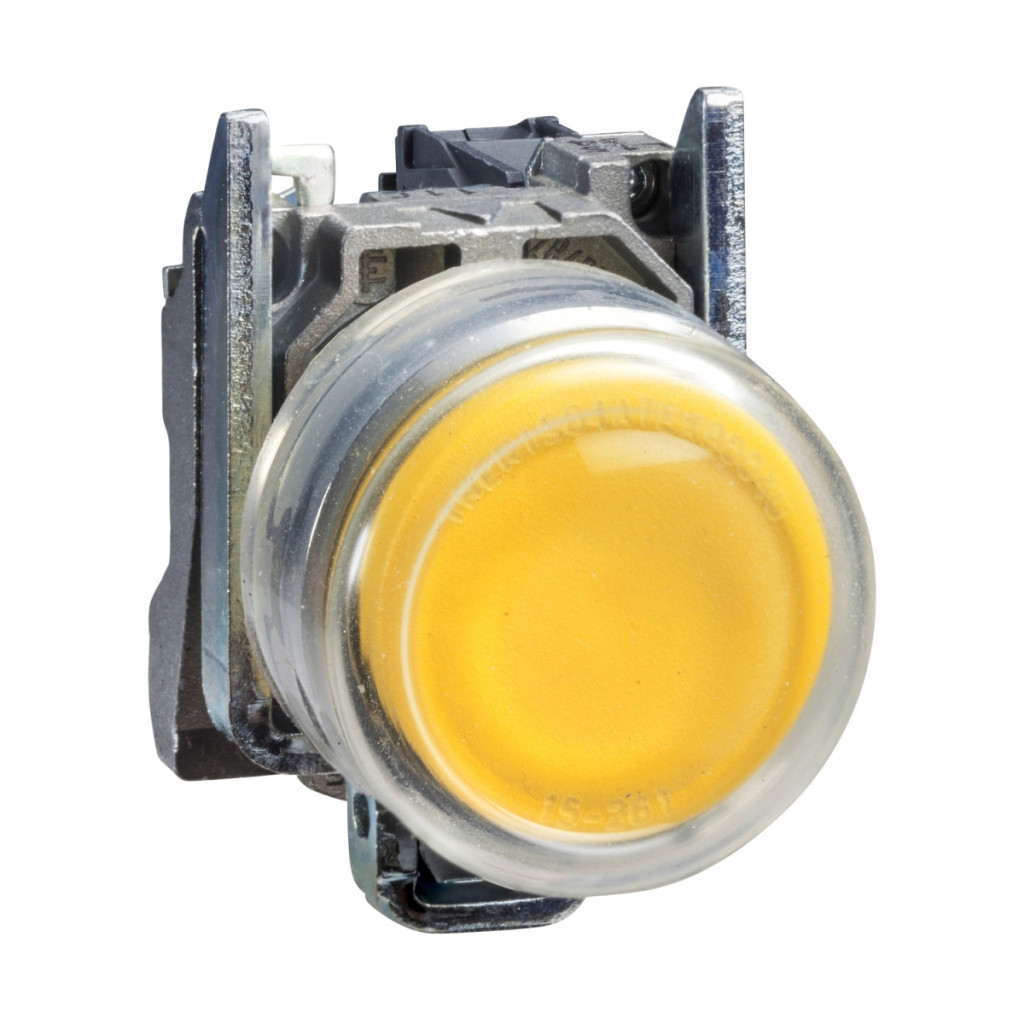

Schneider Electric Harmony XB4 - ATEX D - XB4BP583B5EX - buton iluminat complet, Ø22, metal, 1NO, galben, cu capac de protecție transparent, 24VAC/DC date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Buton iluminat complet
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Tipul capului: Standard
Diametru de montare: 22 mm
Zonă: 21-22. zonă
Tip acționare: Revenire cu arc
Profil acționare: Galben plat
Informații suplimentare despre acționare: Capac de protecție (silicon transparent)
Tip și compoziție contact: 1 NO
Caracteristici suplimentare
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm, 22,3 +0,4/0 în conformitate cu IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare)
Metodă de montare: Cu un singur șurub: 0,8...1,2 N.m
Adâncime de instalare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității indicatoare: Rotundă
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (stare electrică variabilă NO), 4,3 mm (cursă completă)
Forță de acționare: 3,8 N stare electrică variabilă NO
Durată de viață mecanică: 5.000.000 de cicluri Conexiuni - terminale: Conexiuni cu borne cu șurub, capăt de cablu <= 2 x 1,5 mm² în conformitate cu IEC 60947-1 Conexiuni cu borne cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu în conformitate cu IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m în conformitate cu IEC 60947-1
Caracteristici electrice
Forma capului șurubului: Cruce, compatibil cu șurubelnița Philips 1
Cruce, compatibilă cu bit de șurubelniță Pozidriv 1
Cu fantă, compatibilă cu bit de șurubelniță plată cu diametrul de 4 mm
Cu fantă, compatibilă cu bit de șurubelniță plată cu diametrul de 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A în conformitate cu IEC 60947-5-1
[Ith] curent termic convențional în aer liber: 10 A în conformitate cu IEC 60947-5-1
[Ui] tensiune nominală de izolare: 600 V (grad de poluare 3) în conformitate cu IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV în conformitate cu IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 în conformitate cu IEC 60947-5-1
6 A la 120 V, AC-15, A600 în conformitate cu IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 în conformitate cu IEC 60947-5-1
Semnalizare și iluminare
Tip de semnalizare: Continuă
Sursă de lumină: LED încorporat
[Us] tensiune nominală de alimentare: 24 V c.a./c.c. 50/60 Hz
Limite de tensiune de alimentare: 19,2...30 V c.c., 21,6...26,4 V CA
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici de mediu
Tratament de protecție: TH Temperatura aerului ambiant în timpul depozitării: -40...70 °C Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
Protecție mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală în conformitate cu IEC 60068-2-27
Protecție electromagnetică
Rezistență la tranzitorii rapizi: 2 kV în conformitate cu IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m în conformitate cu IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) în conformitate cu IEC 61000-4-2
8 kV aer (pe părți izolate) în conformitate cu IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
