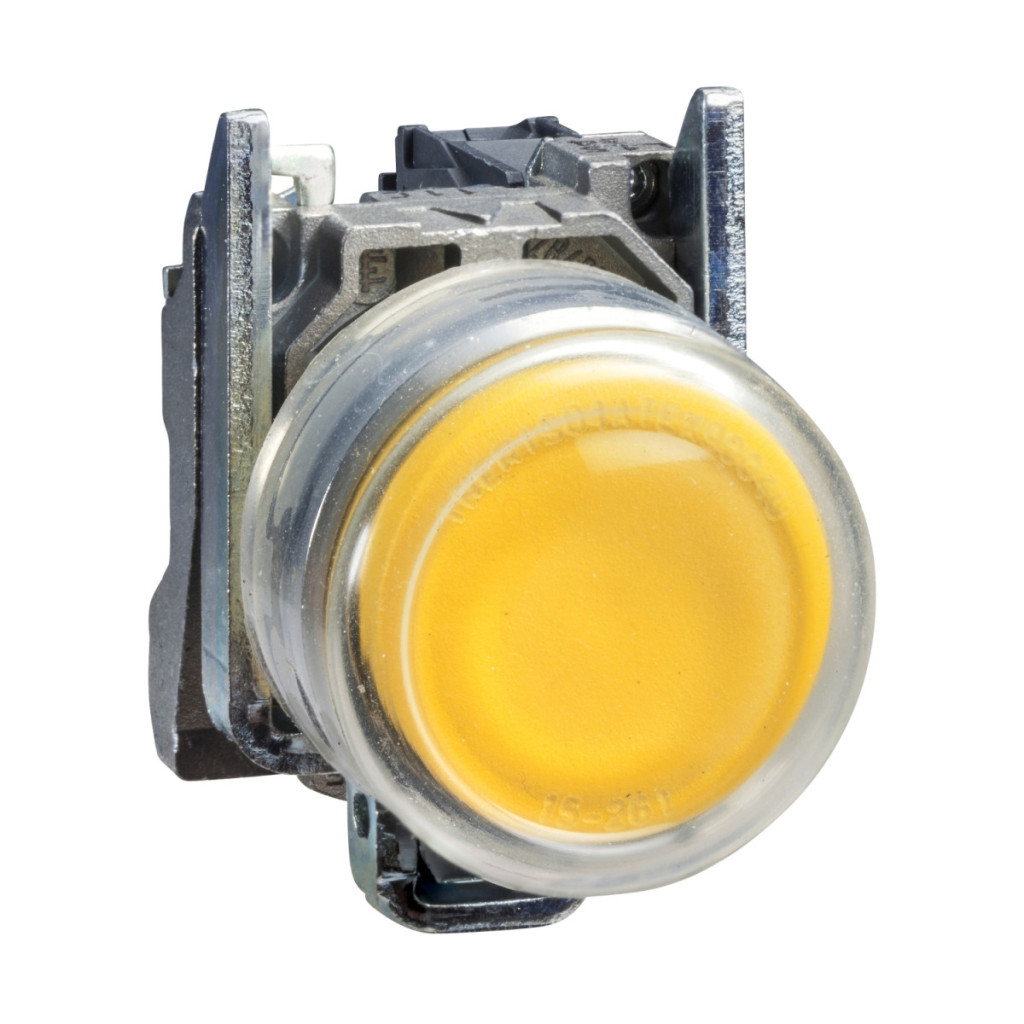

Schneider Electric Harmony XB4BP583BG5EX este un buton complet, iluminat, conceput special pentru utilizarea în atmosfere potențial explozive și certificat ATEX. Acest buton galben cu un diametru de 22 mm este alegerea ideală pentru aplicații industriale în care un nivel ridicat de siguranță și fiabilitate este esențial. Ca parte a gamei de produse Harmony XB4, acest buton are o placă frontală din metal cromat și un inel de fixare din Zamak, asigurând o durabilitate excelentă chiar și în cele mai dure medii industriale. Suprafața de acționare galbenă, montată la nivel, este acoperită cu un capac de protecție transparent din silicon („învelit”) care protejează componentele interne de murdărie și lichide. Produsul are un grad de protecție IP65 și este rezistent la spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Butonul poate fi utilizat în zonele de protecție împotriva prafului 21 și 22 și are marcajul Ex tb IIIC. Din punct de vedere tehnic, butonul XB4BP583BG5EX are un actuator cu revenire prin arc și 1 contact NO (normal deschis). Tensiunea de alimentare poate fi între 24-120 V CA/CC, ceea ce oferă o flexibilitate excepțională în diverse aplicații de control. Iluminarea LED încorporată oferă lumină continuă, făcând starea butonului ușor de văzut chiar și în condiții de lumină slabă. LED-ul are o durată de viață estimată de 100.000 de ore la tensiune nominală și 25 °C. Produsul este ușor de asamblat și instalat: necesită un orificiu de montare cu un diametru de 22,5 mm (recomandat: Ø 22,5 mm, acceptabil: Ø 22,3 mm +0,4/0 conform IEC 60947-1). Este necesară o distanță de montare de cel puțin 30 x 40 mm pe panoul de montare. Butonul poate fi fixat cu un singur șurub cu un cuplu de 0,8-1,2 Nm și are o adâncime de instalare de 43 mm. Contactele pot fi conectate cu borne cu șurub, cu capete de cablu cu o secțiune maximă de 2 x 1,5 mm² sau fără capete de cablu cu 1 x 0,22...2 x 2,5 mm². Cuplul de strângere pentru borne este de 0,8-1,2 Nm. Harmony XB4BP583BG5EX oferă o durabilitate mecanică și electrică remarcabilă: durata sa de viață mecanică este de 5 milioane de cicluri de funcționare. Durabilitatea sa electrică este de 1 milion de cicluri în diverse condiții de încărcare, de exemplu 2A/230V în modul AC-15, Sarcina 3A/120V sau 4A/24V, sau în modul DC-13 la sarcina 0,2A/110V sau 0,5A/24V, cu o frecvență maximă de funcționare de 3600 cicluri/oră și un factor de sarcină de 0,5. Butonul are o forță de acționare de 3,8 N și o distanță totală de deplasare de 4,3 mm, din care 2,6 mm sunt necesari pentru a schimba starea contactului NO.
Specificații tehnice Harmony XB4BP583BG5EX
Caracteristici generale
Categorie produs: Harmony XB4
Tip produs: Buton iluminat complet
Denumire scurtă dispozitiv: XB4
Material panou frontal: Metal cromat
Material inel de montare: Zamak
Tip cap: Standard
Diametru de montare: 22 mm
Zonă: Zonele 21 și 22
Caracteristici de funcționare
Tip operator: Revenire cu arc
Profil operator: Galben, montare plată
Informații suplimentare despre actuator: Capac de protecție (silicon transparent)
Tip și compoziție contact: 1 NO
Caracteristici mecanice și de instalare
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de susținere)
Metodă de fixare: Șurub unic: 0,8...1,2 N.m
Adâncime de instalare: 43 mm
Caracteristici electrice
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (fără schimbare a stării electrice NO)
Cursă de acționare (totală): 4,3 mm
Forță de acționare: 3,8 N NO schimbare de stare electrică
Date privind durabilitatea
Durabilitate mecanică: 5.000.000 de cicluri
Conexiune
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Conexiuni - terminale: Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici de iluminare
Tip de semnalizare: Continuă
Sursă de lumină: LED integrat
Tensiune nominală de alimentare: 24...120 V c.a./c.c. 50/60 Hz
Limite de tensiune de alimentare: 19,2...132 V c.c. / 21,6...132 V c.a.
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Protecție
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
