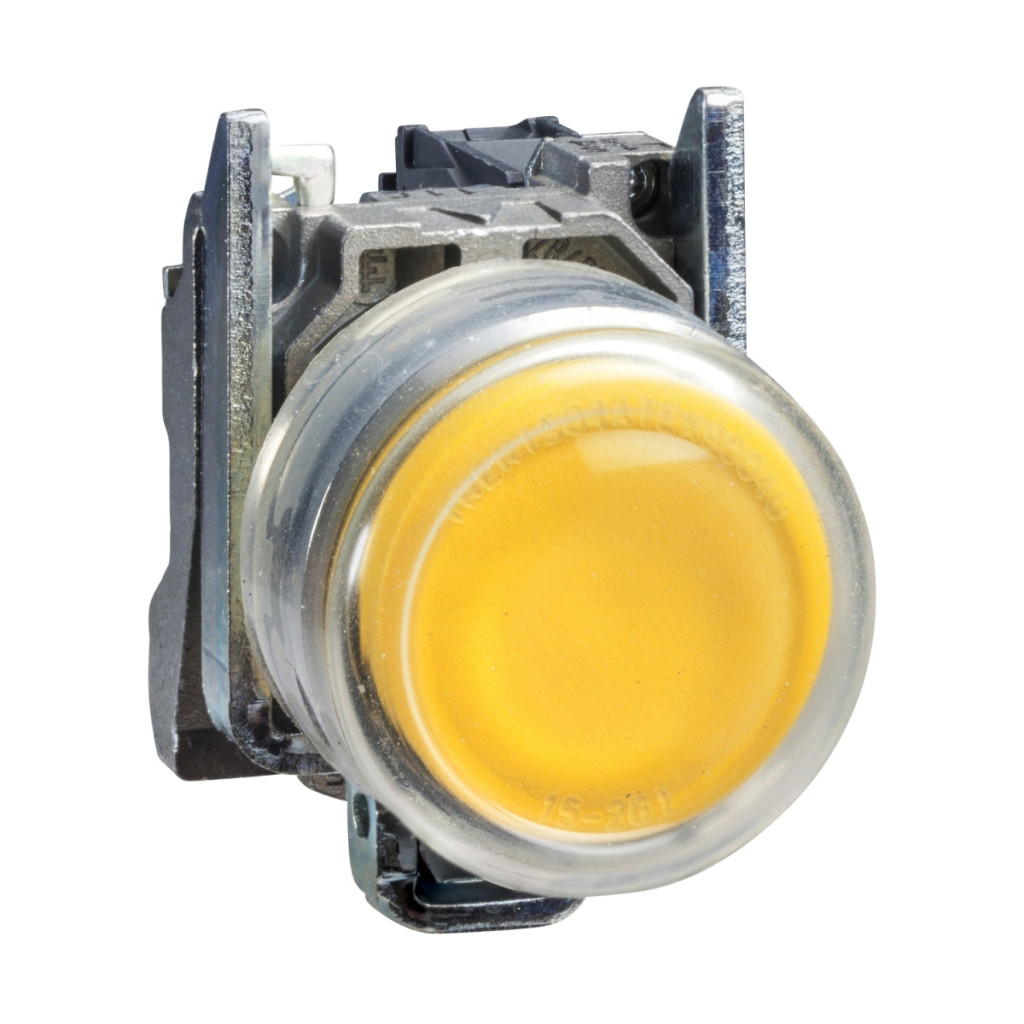

Schneider Electric Harmony XB4BP583M5EX este un întrerupător complet cu buton, potrivit pentru utilizarea în atmosfere potențial explozive, datorită certificării ATEX. Acest buton galben, montat încastrat, cu un diametru de 22 mm, este alegerea ideală pentru mediile industriale, în special în zonele în care există riscul de explozie a prafului (zonele 21-22). O caracteristică specială a produsului este funcționarea cu revenire prin arc și capacul de protecție (silicon transparent), care sporește protecția și durata de viață a butonului. Contactul comutatorului este proiectat ca 1 NO (normal deschis), ceea ce este ideal pentru aplicații de control. Produsul este proiectat pentru o tensiune de alimentare de 230 V c.a., astfel încât poate fi conectat direct la rețeaua electrică. Cadrul metalic cromat și inelul de fixare din Zamak nu numai că asigură un aspect estetic, ci și un design durabil. Parametrii tehnici ai Harmony XB4BP583M5EX sunt impresionanți: poate rezista la spălarea cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce este deosebit de util în medii în care este necesară curățarea regulată. Dimensiunile de instalare ale dispozitivului sunt definite cu precizie: instalarea se realizează printr-o gaură cu diametrul de 22,5 mm, iar distanța minimă de montare este de 30 x 40 mm. Adâncimea de instalare a butonului este de 43 mm, ceea ce poate fi un aspect important în timpul proiectării. Funcționarea este de tip slow-break, cu o cursă de funcționare de 2,6 mm (când contactul NO își schimbă starea) și o cursă totală de 4,3 mm. Forța de acționare este de 3,8 N pentru schimbarea contactului NO. Produsul oferă o durabilitate mecanică excepțională, garantând 5.000.000 de cicluri de comutare. Conexiunea electrică se realizează cu borne cu șurub, care pot fi utilizate cu un cablu de maximum 2 x 1,5 mm² sau un fir de 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Cuplul de strângere recomandat pentru șuruburi este între 0,8 și 1,2 Nm. Designul capului șurubului este versatil: compatibil cu șurubelnițele cu cap cruciform Phillips 1 și Pozidriv 1, precum și cu șurubelnițele plate (4 mm și 5,5 mm). Contactele sunt fabricate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate excelentă și o durată lungă de viață. Se recomandă o siguranță de tip gG de 10 A ca protecție împotriva scurtcircuitelor. Curentul termic convențional (Ith) măsurat în aer liber conform IEC 60947-5-1 este de 10 A. Tensiunea nominală de izolare (Ui) este de 600 V (grad de poluare 3), iar tensiunea nominală de impuls (Uimp) este de 6 kV conform IEC 60947-1.
Schneider Electric Harmony XB4 - ATEX D - XB4BP583M5EX - buton iluminat galben - Ø 22 - 240 V - date tehnice ATEX
Caracteristici principale
Familia de produse: Harmony XB4
Tip produs: Buton iluminat complet
Denumire scurtă dispozitiv: XB4
Material cadru: Metal cromat
Material inel de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22 mm
Zonă: Zona 21-22
Tip acționare: Revenire cu arc
Profil acționare: Galben, încastrat
Informații suplimentare despre acționare: Echipat cu capac de protecție (silicon transparent)
Tipul și compoziția contactului: 1 NO
Informații suplimentare
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare)
Metodă de montare: Șurub unic: 0,8...1,2 N.m
Adâncime de instalare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Funcționare contact: Ruptură lentă
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (fără schimbare a stării electrice)
Cursă totală: 4,3 mm
Forță de acționare: 3,8 N fără schimbare a stării electrice
Durabilitate mecanică: 5.000.000 de cicluri Conexiune - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Forma capului șurubului: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță 10 A gG conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de iluminare
Tip semnal: Continuu
Sursă de lumină: LED integrat
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz
Limite de tensiune de alimentare: 195...264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici de mediu
Nivel de protecție: IP65 conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Nivel de protecție IK: IK05 conform IEC 50102
Temperatură de funcționare: -40...70 °C
Temperatură de depozitare: -40...70 °C
Categorie de supratensiune: I conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27p>
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
