Butoanul luminos complet Schneider Electric Harmony XB4BP683B5EX este un dispozitiv de comandă industrial de calitate superioară, care, prin designul său special și caracteristicile tehnice excelente, oferă o soluție perfectă pentru aplicațiile din medii cu risc de explozie. Acest buton cu certificare ATEX D are caracteristici de siguranță remarcabile, ceea ce permite utilizarea în condiții de siguranță în zone cu risc de explozie de praf (zonele 21 și 22), fiind astfel alegerea ideală pentru instalațiile din industria chimică, farmaceutică, petrolieră și gazieră, precum și pentru alte medii cu risc de explozie. Produsul Harmony XB4BP683B5EX are un buton de apăsare de culoare albastră, încastrat, prevăzut cu un capac de protecție din silicon transparent, care se potrivește într-o gaură de montare standard de 22 mm. Butonul de apăsare are acționare cu arc, ceea ce înseamnă că revine automat la poziția inițială după apăsare. Produsul este prevăzut cu un contact 1 NO (normally open - deschis în poziția inițială) și funcționează cu o tensiune de alimentare de 24 V AC/DC. Designul său permite utilizatorului să identifice clar funcția și starea butonului datorită iluminării albastre, chiar și în condiții de lumină slabă. Structura butonului este realizată din materiale de înaltă calitate: cadrul este din metal cromat, iar inelul de fixare este din aliaj de zamak, ceea ce asigură o durabilitate și o rezistență excepționale. Produsul are o rezistență mecanică remarcabilă, rezistând la o presiune de până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 metri. Acest lucru este deosebit de important în mediile industriale în care echipamentele sunt curățate în mod regulat cu jeturi de apă de înaltă presiune. Nivelul de protecție IP65 garantează protecția împotriva prafului și a jetului de apă, în timp ce conformitatea cu standardele NEMA 13 și NEMA 4X demonstrează aplicabilitatea sa în condiții deosebit de dure. Durata de viață mecanică a butonului Schneider Electric XB4BP683B5EX este impresionantă, rezistând la până la 5 milioane de cicluri de comutare, ceea ce înseamnă o fiabilitate extraordinară. Durata de viață electrică este, de asemenea, remarcabilă, fiind capabil să efectueze 1 milion de cicluri la diferite sarcini. Iluminarea LED încorporată asigură o durată de funcționare de 100.000 de ore la tensiunea nominală și la o temperatură ambiantă de 25 °C, ceea ce garantează o funcționare fără întreținere pe o perioadă de mulți ani. Intervalul larg de temperatură de funcționare al produsului, cuprins între -40 și +70 °C, permite utilizarea acestuia chiar și în condiții meteorologice extreme. Butoanul respectă numeroase standarde internaționale, printre care IEC 60079-0:2009, IEC 60079-31:2008 și Directiva ATEX 94/9/CE, și deține certificatul INERIS 04ATEX9004U.

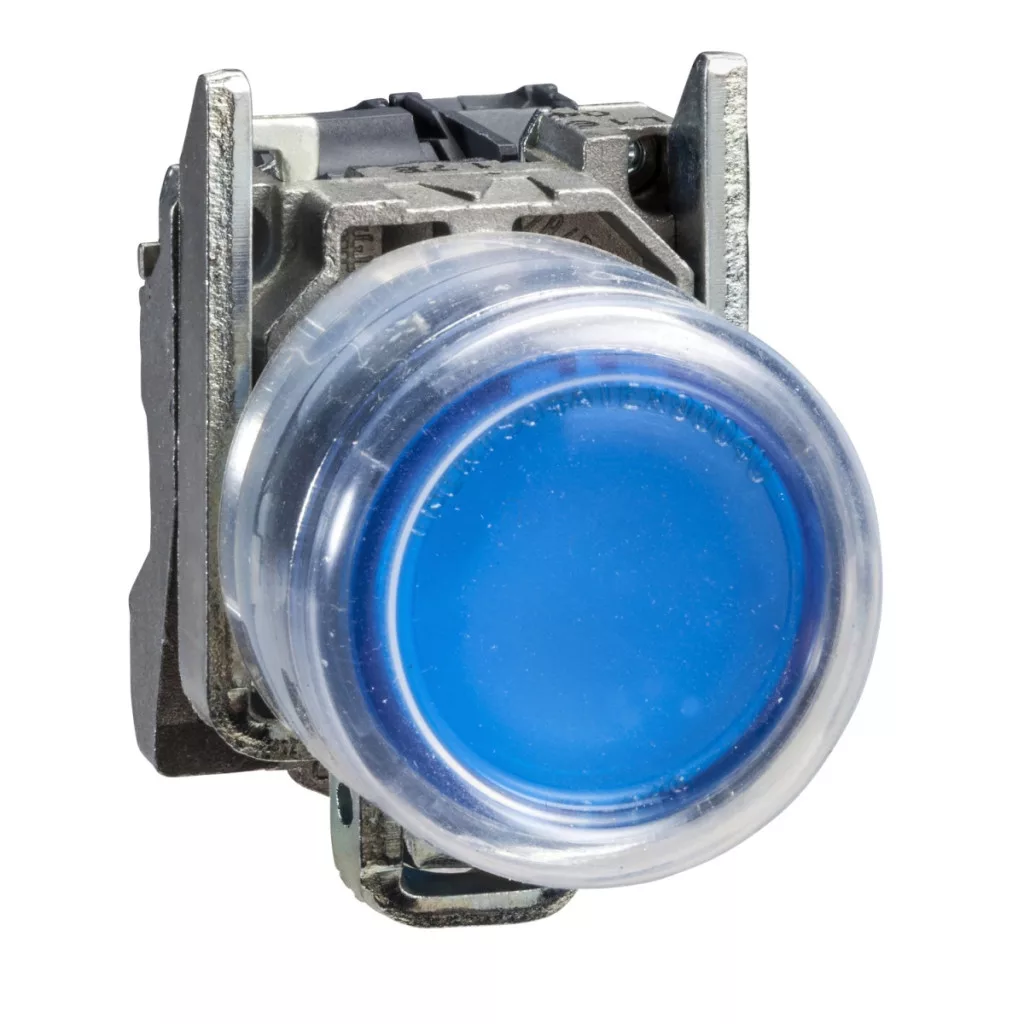

Schneider Electric Harmony XB4 - ATEX D - XB4BP683B5EX - buton luminos complet, Ø22, metal, 1NO, albastru, cu capac de protecție transparent, 24VAC/DC date tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tip de produs: Buton iluminat complet
Denumire scurtă a produsului: XB4
Material cadru: Metal cromat
Material inel de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22 mm
Zonă de protecție împotriva prafului: Zona 21 și 22
Tipul acționării: Cu revenire prin arc
Profilul acționării: Albastru, încastrat
Informații suplimentare despre acționare: Cu capac de protecție (silicon transparent)
Tipul și compoziția contactelor: 1 NO
Informații suplimentare
Rezistență la spălarea cu presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Fixarea dispozitivului: Orificiu de fixare - diametru: 22,5 mm 22,3 +0,4/0 conform standardului IEC 60947-1
Distanță de fixare: >= 30 x 40 mm (panou de susținere)
Mod de fixare: Un singur șurub: 0,8...1,2 N.m
Adâncime de montare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Funcționarea contactului: Deschidere lentă
Deschidere pozitivă: Nu
Cursă de acționare: 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă totală)
Forță de acționare: 3,8 N schimbare stare electrică NO
Durată de viață mecanică: 5.000.000 de cicluri
Conectori - borne: Borne cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform standardului IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform standardului IEC 60947-1
Caracteristici electrice
Curent termic convențional în aer liber: 10 A conform standardului IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform standardului IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform standardului IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform standardului IEC 60947-5-1
Durată de viață electrică: 1000000 de cicluri AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5
Semnalizare și iluminare
Tipul semnalizării: Continuă
Sursă de lumină: LED încorporat
Tensiune nominală de alimentare: 24 V CA/CC 50/60 Hz
Limite de tensiune de alimentare: 19,2...30 V CC, 21,6...26,4 V CA
Consum de curent: 18 mA
Durată de viață: 100.000 h la tensiune nominală și 25 °C
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: I conform standardului IEC 60536
Grad de protecție IP: IP65 conform standardului IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform standardului IEC 50102
Standarde și certificate
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) în conformitate cu standardul IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) la o accelerație cu undă semisinusoidală, conform standardului IEC 60068-2-27, 50 gn (durată = 11 ms) la o accelerație cu undă semisinusoidală, conform standardului IEC 60068-2-27
