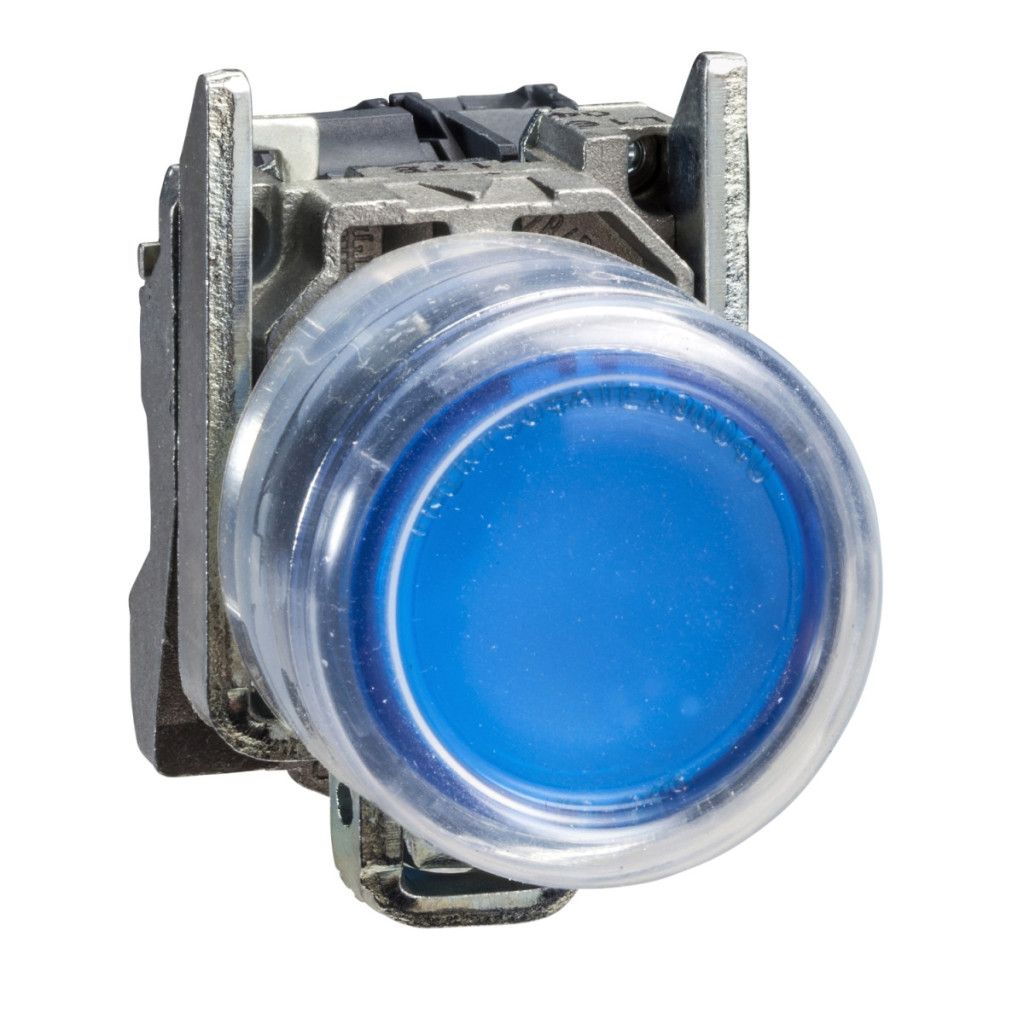

Harmony XB4 - ATEX D - XB4BP683M5EX - date tehnice complete ale butonului iluminat
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat complet
Denumirea scurtă a dispozitivului: XB4
Materialul cadrului: Metal cromat
Materialul inelului de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22 mm
Zonă: 21-22 zone
Tip acționare: Revenire cu arc
Profil acționare: Albastru, încastrat
Informații suplimentare despre acționare: Cu capac de protecție (silicon transparent)
Tip și compoziție contact: 1 NO
Informații suplimentare
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm 22,3 +0,4/0 în conformitate cu IEC 60947-1
Distanță de montare: >= 30 x 40 mm (panou de montare)
Metodă de montare: Șurub unic: 0,8...1,2 N.m
Adâncime de instalare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității indicatoare: Rotundă
Funcționare contact: Ruptură lentă
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (schimbare de stare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 3,8 N FĂRĂ schimbare a stării electrice
Durată de viață mecanică: 5.000.000 de cicluri
Conexiuni - terminale: Terminal cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminal cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: În formă de cruce, compatibil cu șurubelniță Philips 1
În formă de cruce, compatibil cu șurubelniță Pozidriv 1
Cu fantă, compatibilă cu șurubelniță plată Ø 4 mm
Cu fantă, compatibilă cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic [Ith] măsurat în condiții convenționale de flux de aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: Diverse valori în categoriile AC-15, DC-13
Durată de viață electrică: 1.000.000 de cicluri în diferite categorii de sarcină
Caracteristici de iluminare
Tip semnal: Continuu
Sursă de lumină: LED încorporat
Tensiune nominală de alimentare [Us]: 230 V c.a. 50/60 Hz
Limite de tensiune de alimentare: 195...264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Condiții de mediu
Clasă de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 și NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Compatibilitate electromagnetică
Imunitate la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (piese metalice) conform IEC 61000-4-2
8 kV aer (piese izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
