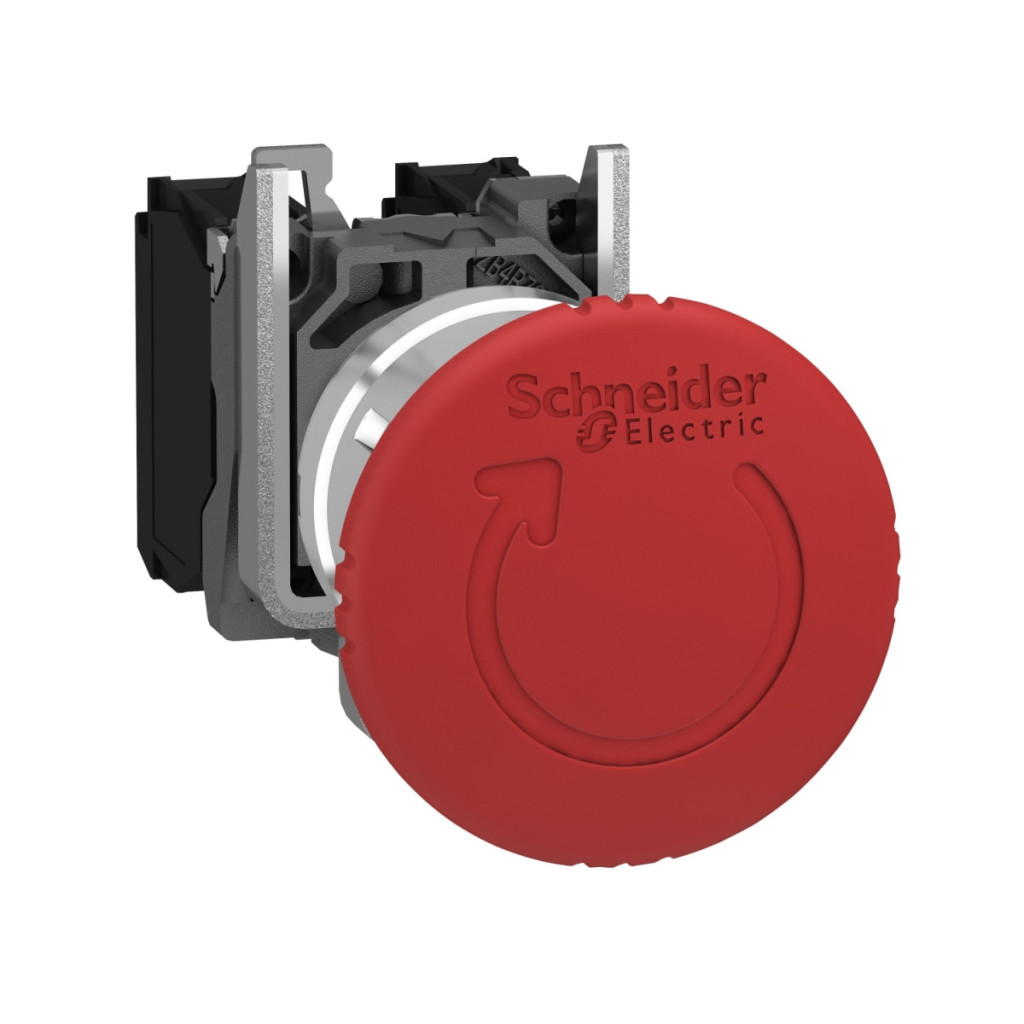

Butonul de oprire de urgență Schneider Electric Harmony XB4 ATEX seria D XB4BS8445EX este un dispozitiv de siguranță complet, de înaltă calitate, conceput special pentru utilizarea în medii potențial explozive. Acest buton de oprire de urgență roșu, cu cap de 40 mm, se potrivește într-un orificiu de montare standard de 22 mm și este recomandat în special pentru zone periculoase cu praf (zonele 21-22). Produsul are caracteristici tehnice remarcabile care garantează o funcționare fiabilă în aplicații critice. XB4BS8445EX este acționat printr-o acțiune de declanșare cu blocare mecanică și resetare prin rotirea butonului. Configurația contactului include 1 contact normal închis (NC) + 1 contact normal deschis (NO), care poate fi utilizat în aplicații standard. Produsul are o deschidere pozitivă, care respectă IEC 60947-5-1 Anexa K, asigurând siguranță maximă. Contactele sunt fabricate din aliaj de argint (Ag/Ni), care oferă o conductivitate electrică excelentă. Schneider XB4BS8445EX are caracteristici electrice remarcabile. Datorită designului său durabil, poate efectua 300.000 de cicluri mecanice, iar durabilitatea sa electrică ajunge la 1.000.000 de cicluri în diverse condiții de încărcare. Are un curent termic convențional (Ith) de 10 A, o tensiune nominală de izolație (Ui) de 600 V (conform gradului de poluare 3) și o tensiune de impuls de 6 kV (Uimp) conform IEC 60947-1. De asemenea, are mai multe valori ale curentului de funcționare (Ie) pentru diferite aplicații, cum ar fi 3A 240V AC-15, categoria A600, sau 0,1A 600V DC-13, categoria Q600. Fiabilitatea sa electrică într-un mediu curat este Λ < 10exp(-6) la 5V, 1mA. Produsul este extrem de durabil și poate rezista mediilor industriale. Placa frontală din metal cromat și inelul de fixare Zamak asigură durabilitatea. Are un grad de protecție remarcabil: IP66, IP69 și IP69K, ceea ce îl face rezistent la praf și la jeturi de apă de înaltă presiune. Rezistența sa la impact este clasificată IK06. Dispozitivul poate fi utilizat în condiții extrem de dure, deoarece intervalul său de temperatură de funcționare este între -40 °C și +70 °C. Rezistența sa la vibrații este de 5g (f=2...500 Hz), iar rezistența la impact este de 30g (durată 18 ms) și 50g (durată 11 ms) pentru accelerație semisinusoidală conform standardului IEC 60068-2-27. XB4BS8445EX este ușor de instalat printr-o gaură de 22,5 mm (sau 22,3 mm +0,4/-0 toleranță) și este fixat cu șuruburi cu un cuplu de 0,8-1,2 Nm. Adâncimea de instalare este de 43 mm. Conectarea se face cu borne cu șurub și este compatibilă cu diferite tipuri de șurubelnițe (Philips 1, Pozidriv 1, plată 4 mm și 5,5 mm). Produsul este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-5, IEC 60079-0:2009, EN 60079-31:2009, și are certificarea INERIS 04ATEX9004U, care confirmă conformitatea cu directiva 94/9/CE ATEX. XB4BS8445EX este alegerea ideală pentru industriile în care siguranța și fiabilitatea sunt esențiale, în special în medii potențial explozive.
Schneider Electric Harmony XB4 - ATEX D - XB4BS8445EX - Comutator complet de oprire de urgență cu buton 40 mm, Ø22, 1NO+1NC, eliberare prin rotație, roșu Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Comutator complet de oprire de urgență cu buton
Denumire scurtă: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22 mm
Cantitate minimă de vânzare: 1
Zonă: Zona 21-22
Tip acționare: Acționare ingenioasă cu blocare mecanică
Resetare: Eliberare prin rotire
Profil actuator: Cap ciupercă roșu Ø 40 mm
Tip și compoziție contact: 1 NO + 1 NC
Date tehnice suplimentare
Montare dispozitiv: Diametru orificiu de montare: 22,5 mm 22,3 +0,4/0
Centru de montare: >= 30 x 40 mm (panou de montare)
Metodă de montare: Montare cu șuruburi: 0,8...1,2 N.m
Adâncime de instalare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Funcționarea contactului: Întrerupere lentă
Utilizare contact: Standard
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare electrică a stării NC), 4,3 mm (cursă completă)
Durată de viață mecanică: 300.000 de cicluri
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu capăt de cablu, terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu
Cuplu de strângere: 0,8...1,2 N.m
Formă cap șurub: Compatibil cu șurubelniță Philips 1, Compatibil cu șurubelniță Pozidriv 1, Compatibil cu șurubelnițe plate Ø 4 mm și Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A
Curent termic convențional în aer liber [Ith]: 10 A
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3)
Tensiune nominală de impuls [Uimp]: 6 kV
Parametri electrici
Curent nominal de funcționare [Ie]:
3 A 240 V, AC-15, A600
6 A 120 V, AC-15, A600
0,1 A 600 V, DC-13, Q600
0,27 A 250 V, DC-13, Q600
0,55 A 125 V, DC-13, Q600
1,2 A 600 V, AC-15, A600
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare
Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat, Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: I
Grad de protecție IP: IP66, IP69, IP69K
Clasa de protecție IK: IK06
Standarde: IEC 60947-5-5, IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, ISO 13850
Directive: 94/9/CE - Directiva ATEX
Certificări produs: INERIS 04ATEX9004U
Rezistență la vibrații: 5 gn (f= 2...500 Hz) Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală, 50 gn (durată = 11 ms) accelerație semisinusoidală
