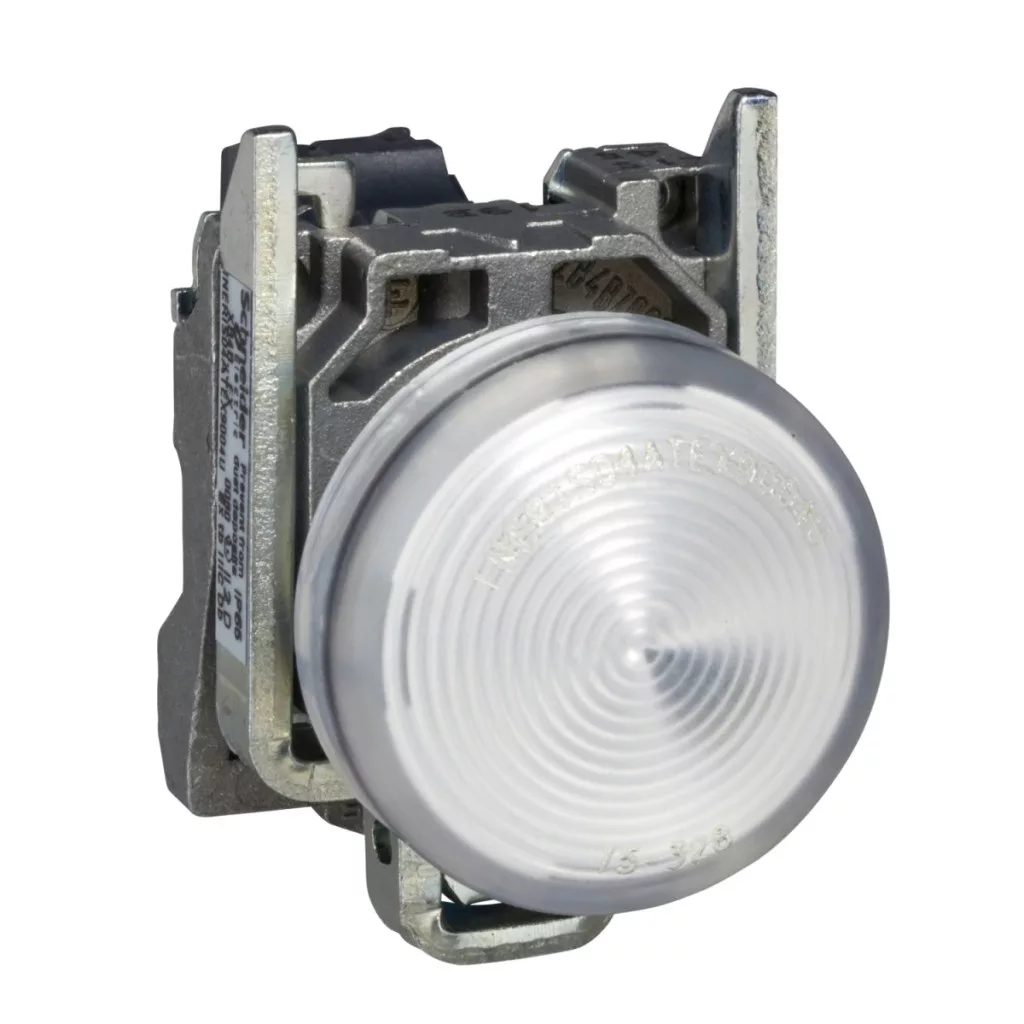

Lampa de semnalizare completă XB4BVBG1EX din seria Harmony XB4 de la Schneider Electric este un dispozitiv de control industrial de înaltă calitate, certificat ATEX, conceput special pentru utilizarea în medii periculoase. Această lampă de semnalizare de culoare albă, cu diametrul de 22 mm și LED integrat, este alegerea perfectă pentru aplicații în care feedback-ul vizual este esențial, dar trebuie respectate și cele mai înalte cerințe de siguranță. Una dintre cele mai importante caracteristici ale produsului este certificarea ATEX D, care permite utilizarea în siguranță în medii cu risc de explozie din cauza prafului (zona 21-22). Marcajul „Ex tb IIIC” indică faptul că produsul respectă cerințele stricte de utilizare în prezența prafului inflamabil. Clasa de protecție IP65 asigură protecție împotriva prafului și a jeturilor de apă, în timp ce clasificările NEMA 13 și NEMA 4X oferă protecție suplimentară împotriva diverselor efecte ale mediului. Produsul rezistă excelent și la spălarea cu presiune ridicată, până la o presiune de 7000000 Pa la 55 °C, de la o distanță de 0,1 metri. Lampa de semnalizare Schneider Electric XB4BVBG1EX are numeroase parametri tehnici remarcabili. Intervalul de tensiune de alimentare de 24-120 V AC/DC asigură o flexibilitate extraordinară în diverse domenii de aplicare. Valorile limită exacte ale tensiunii variază între 19,2-132 V DC și, respectiv, 21,6-132 V AC. Sursa de lumină LED albă încorporată oferă o durată de viață de 100 000 de ore la tensiunea nominală și la 25 °C, ceea ce asigură o funcționare pe termen lung, fără întreținere. Produsul emite un semnal constant (Steady), care oferă un feedback vizual clar asupra stării proceselor. Din punct de vedere al instalării, lampa de semnalizare Schneider XB4BVBG1EX oferă soluții extrem de practice. Orificiul de fixare cu diametrul de 22,5 mm (22,3 mm cu toleranță de +0,4/0) are dimensiuni standard, astfel încât poate fi ușor integrată în majoritatea panourilor de control. Centrul de fixare trebuie să aibă cel puțin 30 x 40 mm pe panoul de susținere. Adâncimea de montare este de 43 mm, iar grosimea suprafeței de susținere poate fi între 1 și 6 mm. Conectarea se realizează cu borne cu șurub, care pot primi o secțiune de cablu de maximum 2 x 1,5 mm² cu capăt de cablu (conform IEC 60947-1) sau 1 x 0,22...2 x 2,5 mm² fără capăt de cablu. Lampa de semnalizare Schneider Electric XB4BVBG1EX are, de asemenea, caracteristici electrice remarcabile. Tensiunea nominală de izolație (Ui) este de 250 V (la gradul de poluare 3), iar rezistența nominală la tensiune de impuls (Uimp) este de 4 kV conform standardului IEC 60947-1. Produsul are, de asemenea, o rezistență la supratensiune de 1 kV, conform standardului IEC 61000-4-5. Intervalul de temperatură de funcționare este cuprins între -20...60 °C, iar la depozitare poate fi păstrat între -40...70 °C. Funcționarea corespunzătoare a produsului a fost confirmată prin numeroase teste în diverse condiții de mediu, inclusiv rezistența la vibrații (5 gn, f= 12...500 Hz), rezistența la șocuri (30 g timp de 18 ms sau 50 g timp de 11 ms), precum și diferite aspecte ale compatibilității electromagnetice, cum ar fi tranziențele rapide (2 kV), câmpurile electromagnetice (10 V/m) și rezistența la descărcările electrostatic (6 kV la contact, 8 kV în aer).
Schneider Electric Harmony XB4 - ATEX D - XB4BVBG1EX - lampă de semnalizare rotundă Ø 22 - IP65 - alb - LED - 24..120 V - Specificații tehnice ATEX
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului: Lampa de semnalizare completă
Denumire scurtă a dispozitivului: XB4
Materialul carcasei: Metal cromat
Material inel de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22 mm
Zona de protecție: Zona 21-22
Informații suplimentare privind utilizarea: Cu lentilă netedă
Date suplimentare
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Orificiu de fixare - diametru: 22,5 mm (22,3 +0,4/0)
Centru de fixare: >= 30 x 40 mm (panou de susținere)
Adâncime de montare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Culoarea capacului/butonului sau a lentilei: Alb
Conexiuni - borne: Borne cu șurub, <= 2 x 1,5 mm² cu capăt de cablu conform IEC 60947-1
Clemă cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls [Uimp]: 4 kV conform IEC 60947-1
Tipul semnalizării: Permanent
Sursă de lumină: LED integrat
Culoarea sursei de lumină: Alb
Tensiune nominală de alimentare [Us]: 24...120 V CA/CC 50/60 Hz
Limite de tensiune de alimentare: 19,2...132 V CC
21,6...132 V CA
Durată de viață: 100.000 de ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant de depozitare: -40...70 °C
Temperatura aerului ambiant de funcționare: -20...60 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60079-0:2009
EN 60079-31:2009
IEC 61000-6-2
IEC 60079-0:2007
IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Rezistență la tranzienți rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatică: 6 kV la contact (pe părți metalice) conform IEC 61000-4-2
8 kV în aer liber (pe părți izolatoare) conform IEC 61000-4-2
Emisii electromagnetice: clasa B conform IEC 55011
