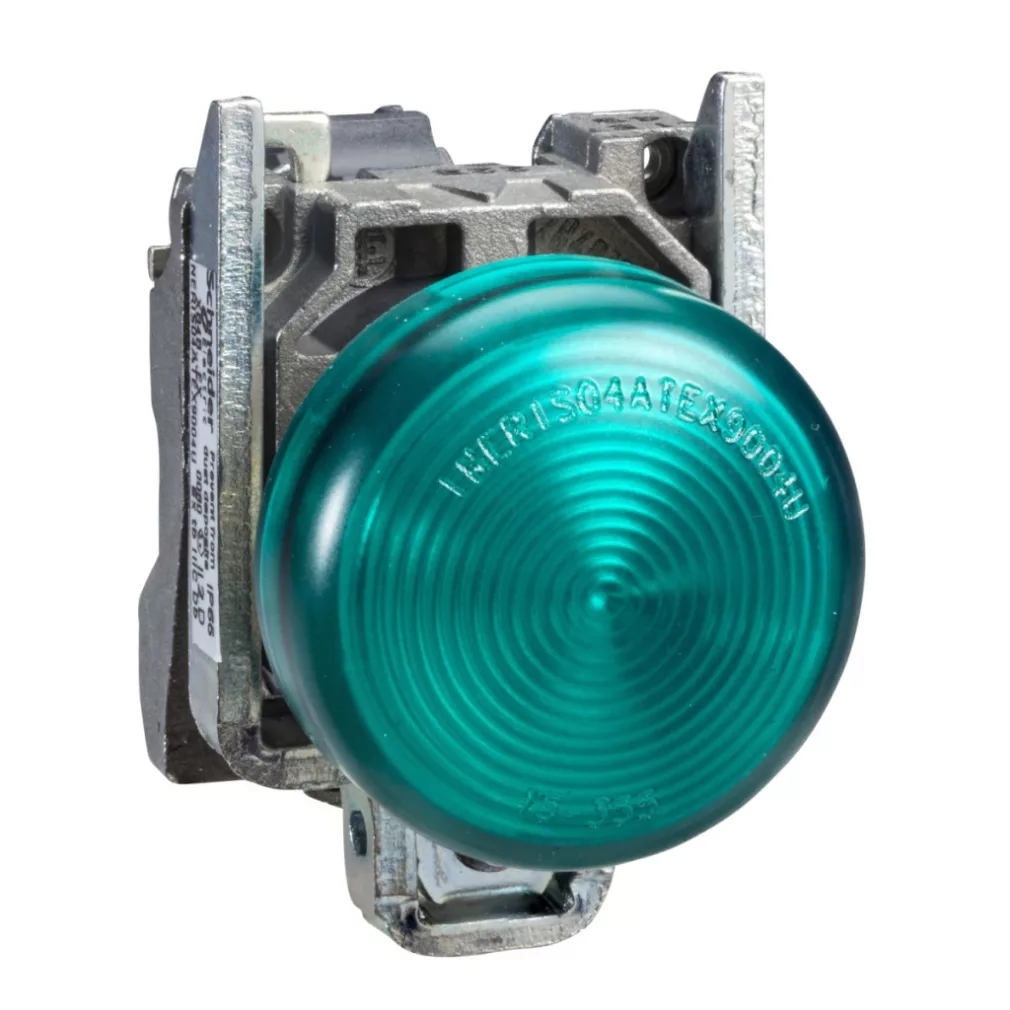

Indicatorul luminos rotund Schneider Electric Harmony XB4 - ATEX D - XB4BVBG3EX este un indicator luminos extrem de durabil, de calitate industrială, conceput special pentru utilizarea în medii potențial explozive. Lampa certificată ATEX are un diametru de montare de 22 mm și o culoare verde a semnalului pentru o vizibilitate ușoară în medii industriale, oferind în același timp un nivel ridicat de protecție împotriva prafului și umezelii datorită clasei de protecție IP65. Capul lămpii de semnalizare XB4BVBG3EX este fabricat din metal cromat, ceea ce asigură durabilitate și un aspect elegant, în timp ce colierul de montare este fabricat din aliaj de zamak, care are proprietăți mecanice excelente. Produsul are un design standard al capului, cu o suprafață de semnalizare rotundă și o lentilă netedă. Sursa de lumină LED verde încorporată oferă un semnal luminos constant și funcționează într-un interval larg de tensiune de alimentare de 24-120 V c.a./c.c., permițând o flexibilitate excepțională la integrarea în diferite sisteme. Produsul este deosebit de potrivit pentru utilizarea în zone cu risc de praf (zonele 21-22) și are marcajul Ex tb IIIC, care certifică un nivel ridicat de protecție împotriva exploziilor. Conectarea se realizează cu ajutorul terminalelor cu șurub, care permit conectarea cablurilor cu o secțiune transversală de până la 2 x 2,5 mm² fără capete de cablu sau 2 x 1,5 mm² cu capete de cablu, în conformitate cu IEC 60947-1. Lampa indicatoare are o tensiune nominală de izolație de 250 V și o rezistență nominală la tensiune de impuls de 4 kV, îndeplinind astfel chiar și cele mai stricte cerințe industriale. Lampa indicatoare XB4BVBG3EX are o rezistență remarcabilă la diverse influențe ambientale: poate rezista la spălarea cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 m, este rezistentă la vibrații (la o frecvență de 5 gn în intervalul 12...500 Hz) și poate rezista la impacturi de până la 50 gn. Intervalul său de temperatură de funcționare este între -20 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Produsul este protejat împotriva tranzitorilor rapizi (2 kV), câmpurilor electromagnetice (10 V/m) și descărcărilor electrostatice (6 kV pe părțile metalice, 8 kV pe părțile izolante în aer liber). Sursa de lumină LED încorporată are o durată de viață extrem de lungă, de 100.000 de ore la tensiune nominală și 25 °C, necesitând o întreținere minimă.
Schneider Electric Harmony XB4 - ATEX D - XB4BVBG3EX - indicator luminos rotund Ø 22 - IP65 - verde - LED - 24..120 V - Date tehnice ATEX
Date de bază
Familia de produse: Harmony XB4
Tipul produsului: Lampă indicatoare completă
Denumirea scurtă a dispozitivului: XB4
Materialul capului: Metal cromat
Material colier de montare: Zamak
Tip cap: Standard
Diametru de montare: 22 mm
Cantitate minimă de vânzare: 1
Zona de praf: Zona 21-22
Informații suplimentare: Cu lentilă netedă
Date suplimentare
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm 22,3 +0,4/0
Centru de montare: >= 30 x 40 mm (panou de montare)
Adâncime de instalare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Culoarea capacului/comenzii sau lentilei: Verde
Conexiuni - terminale: Cleme cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Cleme cu șurub, 1 x 0,22...2 x 2,5 mm² fără capete de cablu conform IEC 60947-1
Tensiune nominală de izolare [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Sursă de lumină: LED integrat
Culoarea sursei de lumină: Verde
Tensiune nominală de alimentare [Us]: 24...120 V c.a./c.c. 50/60 Hz
Limite de tensiune de alimentare: 19,2…132 V c.c.
21,6…132 V AC
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Mediu
Clasă de protecție: TH
Temperatura aerului ambiant de depozitare: -40 până la 70 °C
Temperatura aerului ambiant de funcționare: -20…60 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde: IEC 60079-0:2009 EN 60079-31:2009 IEC 61000-6-2 IEC 60079-0:2007 IEC 60079-31:2008 Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
Rezistență la vibrații: 5 gn (f= 12…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la tranzitorii rapide: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
