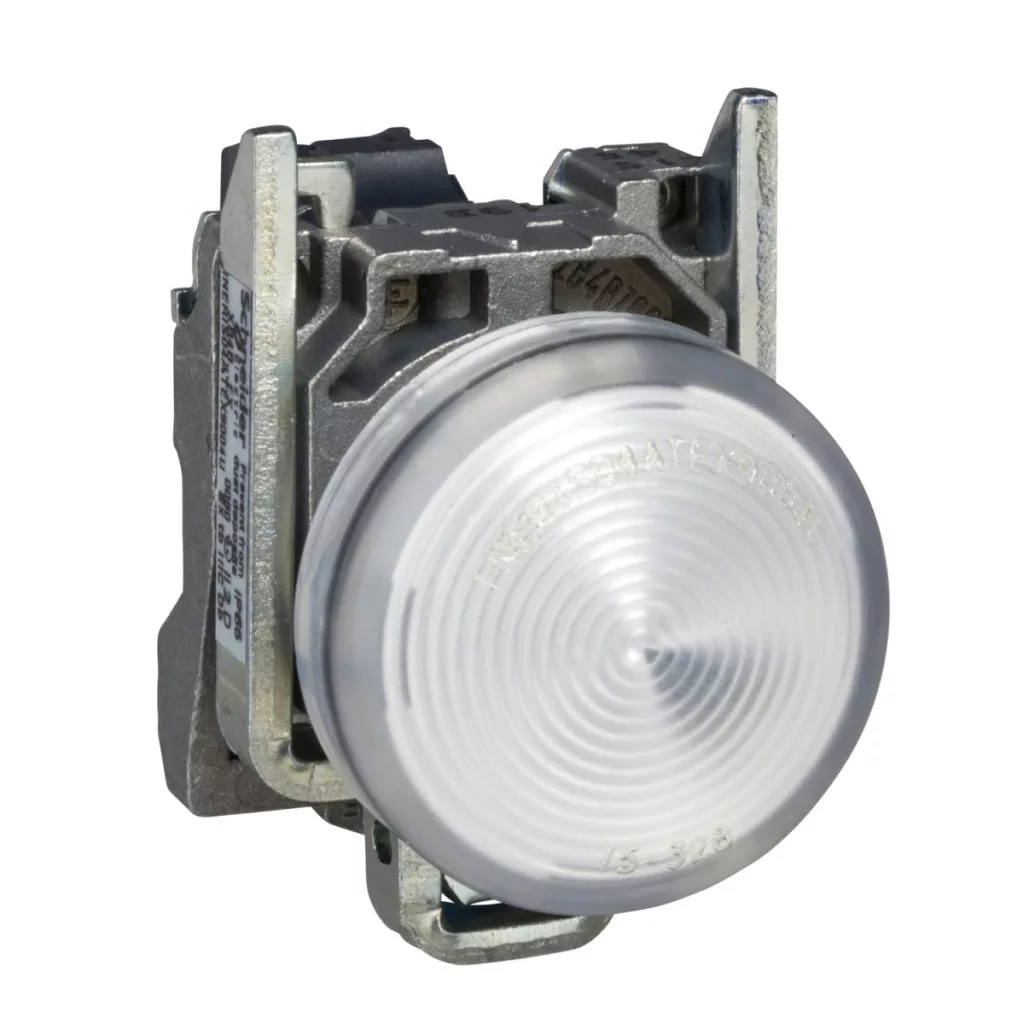

Lampa de semnalizare completă XB4BVG1EX din seria Harmony XB4 de la Schneider Electric este o componentă cu construcție antideflagrantă, concepută pentru aplicații industriale profesionale, care asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul are certificare ATEX, astfel încât poate fi utilizat și în zonele cu risc de explozie de praf 21-22, fapt indicat și de marcajul Ex tb IIIC. Lampa de semnalizare este alegerea perfectă pentru un mediu industrial în care siguranța și fiabilitatea sunt aspecte prioritare. Lampa de semnalizare rotundă Harmony XB4BVG1EX poate fi montată într-o gaură standard de 22 mm și are grad de protecție IP65 conform IEC 60529, ceea ce asigură rezistență completă la praf și protecție împotriva jetului de apă. Clasificările NEMA 13 și NEMA 4X indică, de asemenea, rezistența produsului la diverse influențe de mediu. Materialul ramei lămpii de semnalizare este metalul cromat, în timp ce colierul de fixare este fabricat din aliaj Zamak, ceea ce asigură durabilitate și un aspect estetic. Produsul are un design standard al capului și o lentilă netedă, de culoare albă, asigurând astfel o semnalizare bine vizibilă. În ceea ce privește parametrii tehnici, lampa de semnalizare are o tensiune nominală de alimentare de 110-120 V CA 50/60 Hz, iar intervalul de tensiune de funcționare este de 100-132 V CA. Este echipată cu o sursă de lumină LED de culoare albă încorporată, care asigură o semnalizare continuă (steady), consumul de curent fiind de numai 14 mA. Produsul are o durată de viață extrem de lungă, de 100 000 de ore la tensiunea nominală și la 25 °C, ceea ce înseamnă o întreținere minimă. Conectarea se realizează cu borne cu șurub, care pot fi utilizate cu cabluri de 2×1,5 mm² (cu capete de cablu) sau cu cabluri de 1×0,22...2×2,5 mm² (fără capete de cablu), conform standardului IEC 60947-1. Tensiunea nominală de izolație este de 250 V (grad de poluare 3), rezistența la tensiune de impuls este de 4 kV conform IEC 60947-1. Lampa de semnalizare are o rezistență remarcabilă la condițiile de mediu: intervalul de temperatură de funcționare este de -20...60 °C, iar intervalul de temperatură de depozitare este de -40...70 °C. De remarcat este rezistența la spălarea cu presiune înaltă de 7000000 Pa la 55°C, de la o distanță de 0,1 m. Adâncimea de montare este de 43 mm, iar centrul de fixare este de cel puțin 30×40 mm. Produsul este rezistent la vibrații (5 gn, f=12...500 Hz conform IEC 60068-2-6) și la șocuri (30 gn, accelerație semiciclică de 18 ms, respectiv 50 gn, accelerație semiciclică de 11 ms conform IEC 60068-2-27). XB4BVG1EX are, de asemenea, o compatibilitate electromagnetică excelentă: rezistență la tranzienți rapizi de 2 kV, rezistență la câmpuri electromagnetice de 10 V/m, protecție împotriva descărcărilor electrostatică de 6 kV la contact (pe părțile metalice) și de 8 kV în aer (pe părțile izolatoare), precum și emisii electromagnetice de clasa B conform IEC 55011.
Schneider Electric Harmony XB4 - ATEX D - XB4BVG1EX - lampă de semnalizare rotundă Ø 22 - IP65 - alb - LED - 120 V - specificații tehnice ATEX
Caracteristici principale
Gama de produse: Harmony XB4
Tip de produs: Lampă de semnalizare completă
Denumire scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul colierului de fixare: Zamak
Forma capului: Standard
Diametru de montare: 22 mm
Zona de acoperire: Zona 21-22
Informații suplimentare privind utilizarea: Cu lentilă netedă
Caracteristici mecanice
Rezistență la spălare cu presiune ridicată: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Orificiu de fixare - diametru: 22,5 mm 22,3 +0,4/0
Centru de fixare: >= 30 x 40 mm (panou de susținere)
Adâncime de montare: 43 mm
Marcaj: Ex tb IIIC
Forma capului unității de semnalizare: Rotundă
Culoarea capacului/butonului de acționare sau a lentilei: Alb
Caracteristici electrice
Conectori - borne: Bornieră cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Bornieră cu șurub, 1 x 0,22...2 x 2,5 mm² fără capete de cablu conform IEC 60947-1
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls [Uimp]: 4 kV conform IEC 60947-1
Tipul semnalului: Continuu
Sursă de lumină: LED încorporat
Culoarea sursei de lumină: Alb
Tensiune nominală de alimentare [Us]: 110...120 V c.a. 50/60 Hz
Limite de tensiune de alimentare: 100...132 V CA
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Protecție la supratensiune: 1 kV conform IEC 61000-4-5
Caracteristici de mediu
Tratament de protecție: TH
Temperatura de depozitare: -40...70 °C
Temperatura de funcționare: -20...60°C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificate
Standarde: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Directive: 94/9/CE - Directiva ATEX
Certificări de produs: INERIS 04ATEX9004U
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru o jumătate de ciclu de accelerație conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru o jumătate de ciclu de accelerație conform IEC 60068-2-27
Rezistență la tranzienți rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV la contact (pe părți metalice) conform IEC 61000-4-2
8 kV în aer liber (pe părți izolatoare) conform IEC 61000-4-2
Emisii electromagnetice: Clasa B conform IEC 55011
