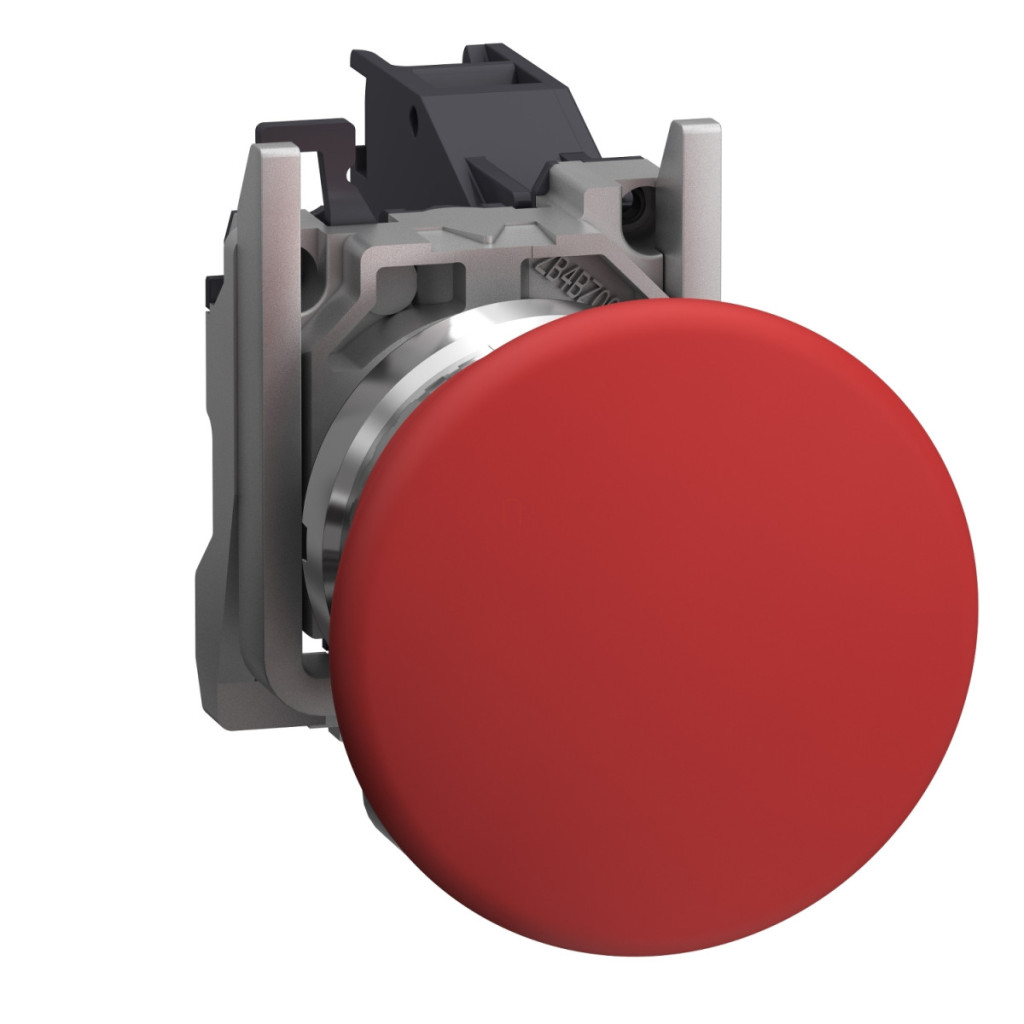

Schneider Electric Harmony XB4BC42GEX este un buton complet conceput special pentru utilizarea în atmosfere potențial explozive. Parte a familiei de produse Harmony XB4, designul său unic îl face ideal pentru aplicații industriale în care trebuie îndeplinite cerințe sporite de siguranță. Butonul roșu cu cap ciupercă, cu diametrul de 40 mm, oferă o vizibilitate excelentă, fiind ușor de văzut și de acționat în caz de urgență sau la oprirea proceselor critice. Butonul este de tip cu revenire prin arc, ceea ce înseamnă că revine automat la poziția normală după ce a fost apăsat. Produsul are un contact 1 NC (normal închis), care este o caracteristică extrem de importantă atunci când este integrat în sisteme de control industriale. Contactul este de tip cu rupere lentă și deschidere pozitivă, ceea ce garantează un nivel ridicat de siguranță operațională. O caracteristică specială a Harmony XB4BC42GEX este că poate fi utilizat în siguranță în atmosfere potențial explozive. Produsul este conform cu marcajele II 2 GD, Ex db eb IIC Gb și Ex tb IIIC Db, ceea ce înseamnă că este potrivit pentru utilizarea în zone cu risc de explozie de gaz din Zona 1 și Zona 2 și în zone cu risc de explozie de praf din Zona 21 și Zona 22. Această specificație este deosebit de importantă în industrii precum cea chimică, petrolieră și gazieră sau în orice alt mediu în care pot fi prezente gaze sau praf explozive. Butonul este ușor de instalat și necesită un orificiu de montare cu diametrul de 22 mm. Centrul de montare trebuie să fie de cel puțin 30 x 40 mm, iar grosimea panoului poate fi între 1 și 6 mm. Adâncimea de încastrare este de 58 mm, ceea ce este considerat compact pentru acest tip de dispozitiv. Produsul are un grad de protecție IP65 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și a jeturilor de apă, astfel încât funcționează în mod fiabil chiar și în medii industriale dure. Parametrii electrici ai butonului sunt remarcabili: are un curent termic convențional de 10 A în aer liber și o tensiune nominală de izolație de 415 V. De asemenea, este specificat cu curenți nominali de funcționare conform diverselor standarde, de exemplu 1,9 A la 380 V c.a., 3 A la 240 V c.a. sau chiar 6 A la 120 V c.a. conform clasificării A600, în conformitate cu standardul IEC 60947-5-1. Pentru aplicații de curent continuu, poate fi utilizat conform clasificării Q300, de exemplu 0,27 A la 250 V c.c. sau 2,87 A la 24 V c.c. Produsul poate fi utilizat într-un interval larg de temperaturi: poate fi utilizat între -20 °C și +75 °C și depozitat între -40 °C și +70 °C.
Schneider Electric Harmony XB4 - ATEX DG - XB4BC42GEX - buton complet, Ø22, cap ciupercă, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton complet
Denumirea scurtă a produsului: XB4
Materialul plăcii frontale: Metal cromat
Materialul colierului de fixare: Zamak
Diametru de montare: 22 mm
Zonă de praf: Zona 21 - 22
Zonă de gaz: Zona 1 - 2
Tip actuator: Revenire cu arc
Profil actuator: Ciupercă roșie Ø 40 mm Tipul și compoziția contactului: 1 NC Date suplimentare Lățime: 46,2 mm Înălțime: 30 mm Adâncime: 96,5 mm Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm Adâncime de încastrare: 58 mm Marcaj: II 2 GD Ex db eb IIC Gb Ex tb IIIC Db Forma capului indicatorului: Rotundă Funcționare contact: Întrerupere lentă Deschidere pozitivă: Da Da
Cursa de acționare: 1,688 mm (punct de comutare)
3,271 mm (punct de schimbare)
4,424 mm (cursă completă)
Forță de acționare: 2,873 N
Durată de viață mecanică: 5.000.000 de cicluri Conexiuni - terminale: Terminale cu șurub, papuci de cablu 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Date electrice
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 415 V
Curent nominal de funcționare: 1,9 A 380 V, c.a., A600 conform IEC 60947-5-1
3 A 240 V, c.a., A600 conform IEC 60947-5-1
6 A 120 V, c.a., A600 conform IEC 60947-5-1
0,27 A 250 V, c.c., Q300 conform IEC 60947-5-1
0,55 A 125 V, c.c., Q300 conform IEC 60947-5-1
2,87 A 24 V, c.c., Q300 conform IEC 60947-5-1
Condiții de mediu
Protecție: TH
Temperatura aerului ambiant de depozitare: -40...70 °C Temperatura aerului ambiant de funcționare: -20...75 °C Grad de protecție IP: IP65 conform IEC 60529 Standarde IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificări de produs
INERIS 04ATEX9004U
