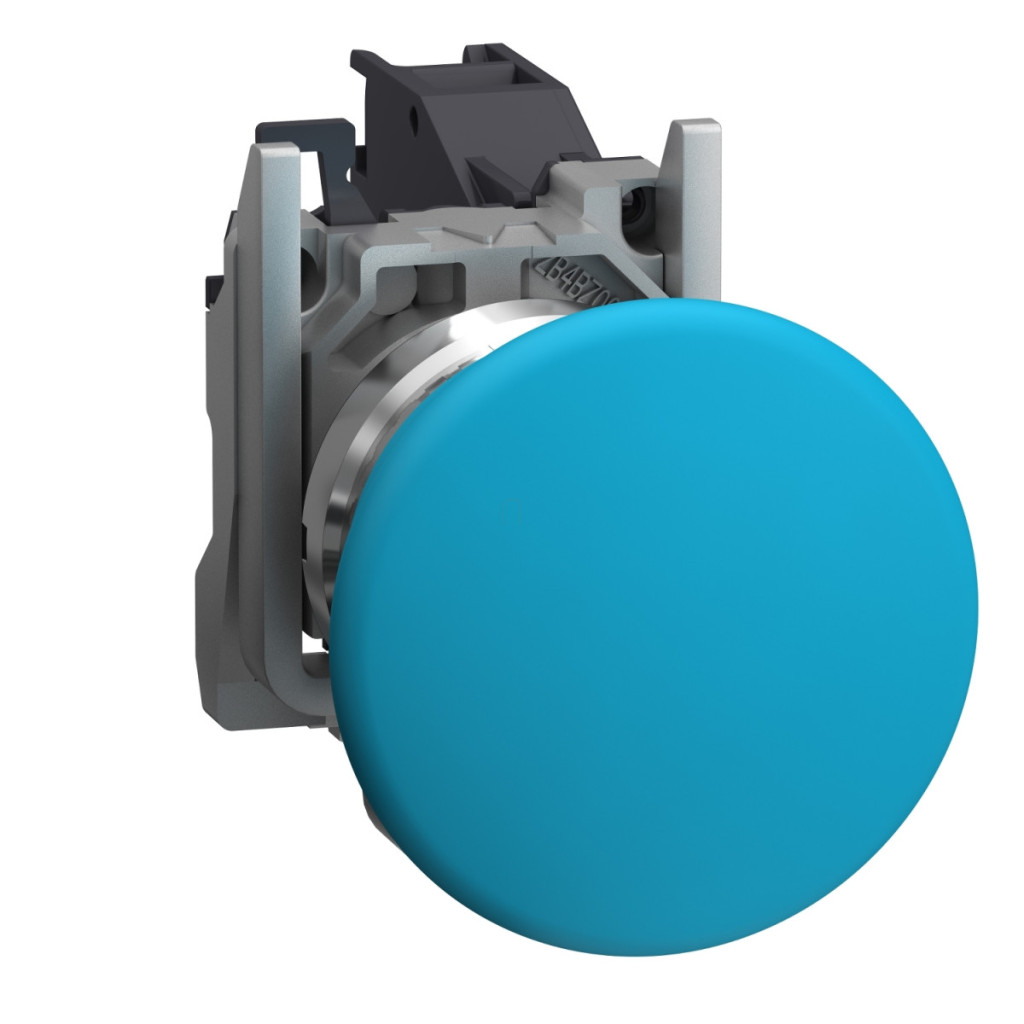

Schneider Electric Harmony XB4BC61GEX este un buton complet conceput pentru medii potențial explozive și face parte din seria premium Harmony XB4 a producătorului. Acest buton cu cap albastru în formă de ciupercă este conceput special pentru aplicații industriale în care trebuie îndeplinite cerințe de siguranță sporite, în special în medii potențial explozive cu praf și gaze. Produsul are caracteristici tehnice remarcabile: este echipat cu o suprafață de control albastră cu cap de ciupercă, cu un diametru de 40 mm, care asigură o funcționare cu revenire prin arc. Unitatea de control are un cadru metalic cromat și un inel de fixare Zamak, care permite utilizarea pe termen lung chiar și în cele mai dure condiții industriale. Butonul poate fi instalat într-o gaură standard de 22 mm, necesitând o distanță minimă de montare de 30 x 40 mm pe panou sau elementul de susținere, care poate avea o grosime între 1 și 6 mm. Butonul Schneider Electric XB4BC61GEX este special conceput pentru medii periculoase din punct de vedere al prafului și gazelor, după cum indică marcajele sale: II 2 GD, Ex tb IIIC Db, Ex db eb IIC Gb. Poate fi utilizat în zonele 21-22 în zone cu praf și în zonele 1-2 în zone cu gaze. Protecția IP65 garantează protecția împotriva prafului și a jeturilor de apă. În ceea ce privește funcția de comutare, butonul are 1 contact NO (normal deschis) într-un design cu întrerupere lentă. Pentru acționarea butonului este necesară o forță de 3,962 N, iar distanțele de acționare sunt definite cu precizie: 1,657 mm pentru începutul punctului de comutare, 4,622 mm pentru schimbarea stării de comutare și 4,452 mm pentru cursa completă. Caracteristicile electrice ale butonului rezistent la explozie Schneider Electric XB4BC61GEX sunt, de asemenea, demne de remarcat: are un curent termic convențional în aer liber de 10 A conform IEC 60947-5-1, cu o tensiune de izolare de 415 V. Curentul său de funcționare variază la diferite niveluri de tensiune, de exemplu, pentru curent alternativ: 1,9 A la 380 V, 3 A la 240 V, 6 A la 120 V în conformitate cu categoria A600; și pentru curent continuu: 0,27 A la 250 V, 0,55 A la 125 V și 2,87 A la 24 V în conformitate cu categoria Q300. Produsul funcționează între -20 și +75 °C și este conform cu numeroase standarde internaționale, printre care: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009 și este certificat INERIS 04ATEX9004U. Acest element de control profesional este recomandat pentru sisteme industriale de control al proceselor, echipamente care funcționează în medii periculoase și aplicații de siguranță în care este esențială o funcționare fiabilă și rezistentă la explozie.
Schneider Electric Harmony XB4 - ATEX DG - XB4BC61GEX - buton complet, Ø22, cap ciupercă, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton complet
Denumirea scurtă a produsului: XB4
Material suprafață de control: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22 mm
Date pentru medii explozive
Zonă cu praf: Zona 21-22
Zona cu gaze: Zona 1-2
Marcaj: II 2 GD
Ex tb IIIC Db
Ex db eb IIC Gb
Caracteristici de funcționare
Tip de control: retur cu arc
Profil suprafață de control: Ciupercă albastră Ø 40 mm
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Niciuna
Cursa de funcționare: 1,657 mm (punct de comutare)
4,622 mm (punct de schimbare a stării)
4,452 mm (cursă completă)
Forță de acționare: 3,962 N
Durată de viață mecanică: 5.000.000 de cicluri
Date electrice
Tip de conectare: borne cu șurub
borne cu șurub, papuci de cablu 2 x 1,5 mm²
borne cu șurub, 1 x 2,5 mm² fără papuci de cablu
Cuplu de strângere: 0,8...1,2 N.m
Curent termic convențional în aer liber [Ith]: 10 A
Tensiune nominală de izolație [Ui]: 415 V
Curent nominal de funcționare [Ie]: 1,9 A la 380 V c.a. (A600)
3 A la 240 V c.a. (A600)
6 A la 120 V c.a. (A600)
0,27 A la 250 V c.c. (Q300)
0,55 A la 125 V c.c. (Q300)
2,87 A la 24 V c.c. (Q300)
Caracteristici de mediu
Tratament de protecție: TH Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -20...75 °C Grad de protecție IP: IP65 Conformitate și certificări Standarde: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificări de produs: INERIS 04ATEX9004U
Dimensiuni
Lățime: 46,2 mm Înălțime: 30 mm Adâncime: 96,5 mm Adâncime de instalare: 58 mm Asamblare Fixare dispozitiv: Gaură de montare - diametru: 22,5 mm +/- 0,2 mm
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm
