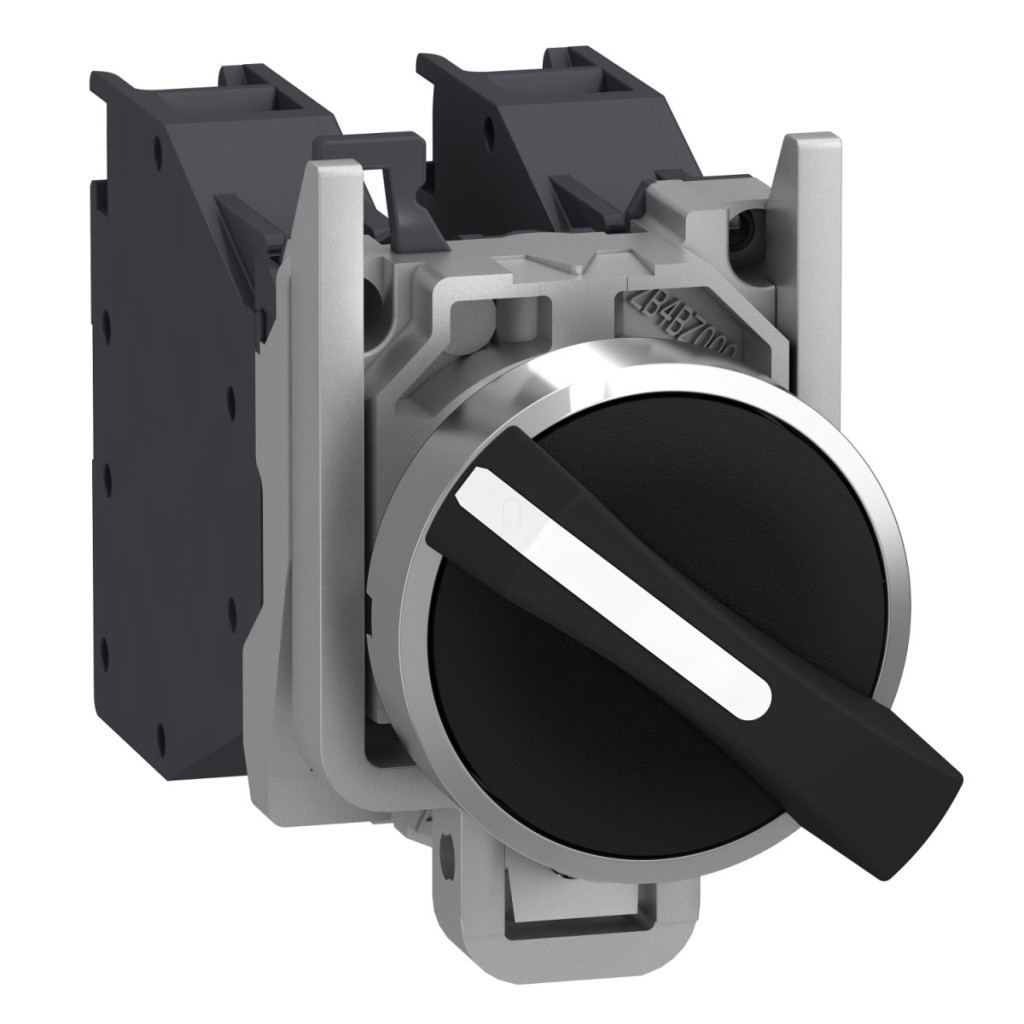

Schneider Electric Harmony XB4BD25GEX este un comutator selector complet, rezistent la explozie, certificat ATEX, care îndeplinește cele mai înalte cerințe de siguranță industrială. Acest comutator de calitate superioară, cu cadru metalic cromat și mâner standard negru, este soluția perfectă pentru medii în care fiabilitatea și siguranța sunt esențiale. Comutatorul selector Harmony XB4BD25GEX are un diametru de montare de 22 mm și poate fi montat pe panouri cu o grosime de 1-6 mm. Dispozitivul are 2 poziții, un unghi de comutare de 90° și un mod de funcționare fix, ceea ce înseamnă că rămâne în poziția selectată după comutare. Comutatorul este echipat cu 1 contact NO + 1 contact NC, care pot fi conectate cu borne cu șurub și permit conectarea a 2 fire de 1,5 mm² cu capete de cablu sau 1 fir de 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Cuplul de strângere este optim între 0,8 și 1,2 Nm. O caracteristică remarcabilă a produsului este adecvarea sa pentru utilizarea în atmosfere potențial explozive. Comutatorul cu marcaj ATEX (II 2 GD, Ex tb IIIC Db, Ex db eb IIC Gb) este adecvat pentru utilizarea atât în zonele cu risc de praf 21-22, cât și în zonele cu risc de gaz 1-2. Produsul are protecție IP65, ceea ce îl face complet rezistent la praf și protejat împotriva jeturilor de apă. Harmony XB4BD25GEX are o durabilitate mecanică excepțională, rezistând la până la 5 milioane de cicluri de comutare, ceea ce reprezintă o valoare remarcabilă printre comutatoarele industriale. Intervalul de temperatură de funcționare este între -20 °C și +75 °C, iar depozitarea este posibilă între -40 °C și +70 °C. În ceea ce privește dimensiunile comutatorului selector, este important de reținut că lățimea sa este de 46,2 mm, înălțimea de 30 mm, adâncimea de 85 mm, iar adâncimea de instalare de 58 mm. În timpul instalării, este important de reținut că distanța dintre centrele de montare trebuie să fie de cel puțin 30 x 40 mm pe panoul de montare. Produsul are un cap indicator rotund, care oferă o indicare clară a poziției. Designul Schneider Electric XB4BD25GEX permite o instalare rapidă și ușoară. Produsul funcționează cu comutatoare standard și are o deschidere pozitivă, care oferă siguranță suplimentară în aplicații critice.
Schneider Electric Harmony XB4 - ATEX DG - XB4BD25GEX - comutator selector complet, Ø22, 2 poziții date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector complet
Denumire scurtă a dispozitivului: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de fixare: 22 mm
Zonă cu risc de praf: Zonele 21-22
Zonă cu risc de explozie prin gaz: Zonele 1-2
Tip acționare: Fixă
Profil acționare: Mâner standard negru
Tipul și compoziția contactului: 1 NO + 1 NC
Caracteristici suplimentare
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 85 mm
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm, în conformitate cu IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de susținere) - grosime: 1...6 mm
Adâncime de instalare: 58 mm
Marcaj: II 2 GD, Ex tb IIIC Db, Ex db eb IIC Gb
Forma capului indicatorului: Rotundă
Informații privind poziția de funcționare: 2 poziții 90°
Funcționarea contactului: Întrerupere lentă
Contacte utilizate: Contacte standard
Deschidere pozitivă: Da
Durabilitate mecanică: 5.000.000 de cicluri
Conexiuni - terminale: Terminale cu șurub, capăt de cablu 2 x 1,5 mm², în conformitate cu IEC 60947-1
Terminale cu șurub, 1 x 2,5 mm² fără papuci de cablu, în conformitate cu IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m, în conformitate cu IEC 60947-1
Caracteristici electrice
Curent termic convențional de răcire cu aer liber [Ith]: 10 A, în conformitate cu IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 415 V
Curent nominal de funcționare [Ie]: 1,9 A la 380 V, CA, A600, în conformitate cu IEC 60947-5-1
3 A 240 V, c.a., A600, în conformitate cu IEC 60947-5-1
6 A 120 V, c.a., A600, în conformitate cu IEC 60947-5-1
0,27 A 250 V, CC, Q300, în conformitate cu IEC 60947-5-1
0,55 A pentru 125 V, CC, Q300, în conformitate cu IEC 60947-5-1
2,87 A pentru 24 V, CC, Q300, în conformitate cu IEC 60947-5-1
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -20...75 °C
Grad de protecție IP: IP65, în conformitate cu IEC 60529
Standarde și certificări
Standarde: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-1, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 Nr. 213 Certificări de produs: INERIS 04ATEX9004U
