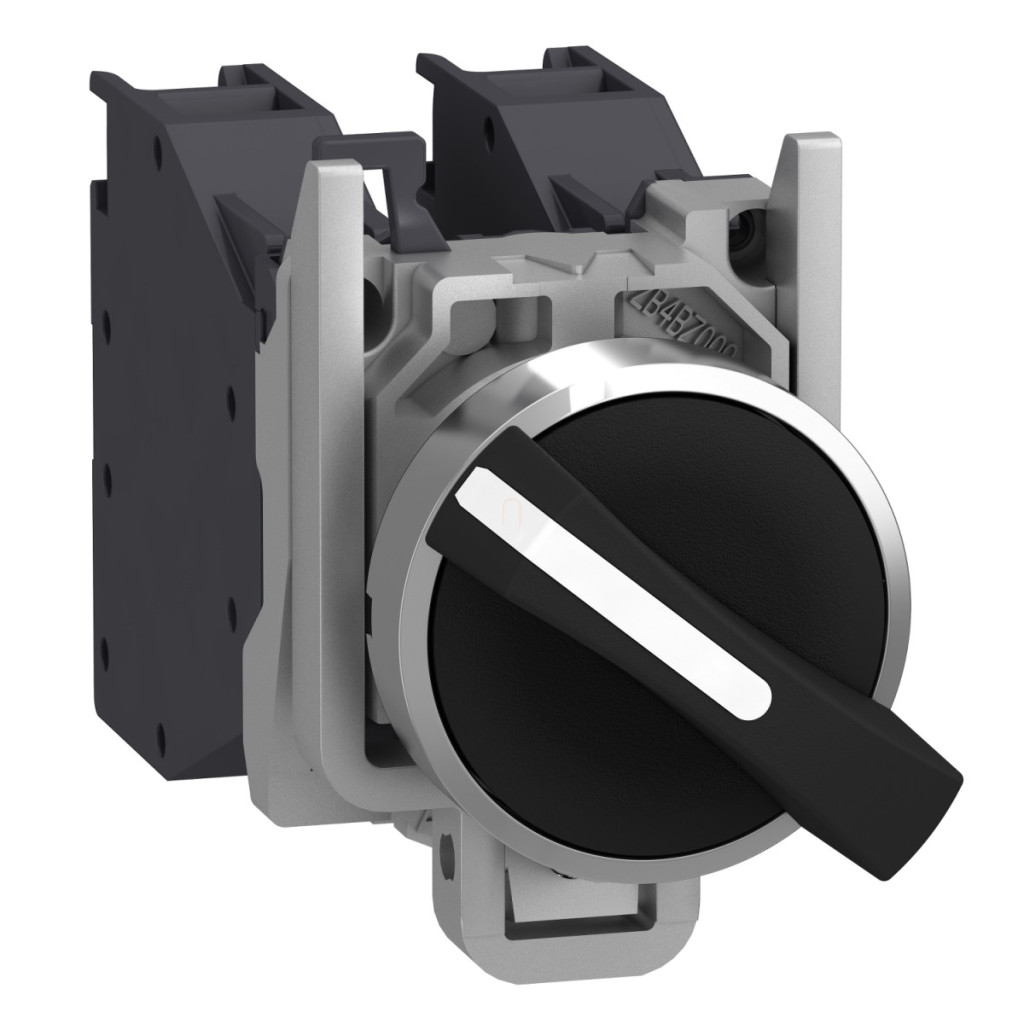

Comutatorul selector Schneider Electric Harmony XB4BD33GEX este o unitate de control industrială extrem de fiabilă, care poate fi utilizată în medii potențial explozive și a fost special concepută pentru cele mai exigente aplicații. Acest comutator selector complet face parte din familia de produse Harmony XB4, care este marcată ATEX D și proiectată pentru utilizare în zone periculoase. Comutatorul selector XB4BD33GEX se potrivește într-un orificiu de montare cu diametrul de 22 mm și are 3 poziții de comutare diferite, care pot fi schimbate cu o rotație de +/- 45°. Comutatorul are un mâner standard negru și un design „stay put”, ceea ce înseamnă că rămâne în poziția selectată după rotirea manetei comutatorului. Este conectat cu un bloc terminal cu șurub și are 2 contacte normal deschise (NO). Contactele sunt proiectate pentru utilizare standard și au caracteristici de funcționare cu întrerupere lentă. Comutatorul are un design robust: placa frontală este din metal cromat, iar colierul de montare este din Zamak (aliaj de zinc). Produsul are o lățime de 46,2 mm, o înălțime de 30 mm și o adâncime de 85 mm. Adâncimea de instalare este de 58 mm. Instalarea este simplă: se potrivește într-o gaură cu un diametru de 22,5 mm +/- 0,2 mm în panoul de montare, care poate avea o grosime între 1 și 6 mm. Distanța minimă între centrele de montare este de 30 x 40 mm. XB4BD33GEX este rezistent la explozie, conform certificării următoarelor marcaje: II 2 GD, Ex tb IIIC Db, Ex db eb IIC Gb. Aceste marcaje indică faptul că comutatorul este adecvat pentru utilizarea în medii cu risc de explozie de gaz în zonele 1 și 2, precum și în medii cu risc de explozie de praf în zonele 21 și 22. Unitatea de marcare are un cap circular. Produsul are, de asemenea, parametri electrici remarcabili: are un curent termic convențional în aer liber de 10 A și o tensiune nominală de izolație de 415 V, în conformitate cu IEC 60947-5-1. Valorile curentului nominal de funcționare la diferite niveluri de tensiune sunt: 1,9 A la 380 V c.a., 3 A la 240 V c.a., 6 A la 120 V c.a. (categoria A600) și 0,27 A la 250 V c.c., 0,55 A la 125 V c.c. și 2,87 A la 24 V c.c. (categoria Q300). Durabilitatea sa mecanică este de 5 milioane de cicluri de comutare, ceea ce asigură o durată de viață remarcabilă. Terminalele conectorului sunt de tip șurub și sunt potrivite pentru conectarea secțiunilor transversale de cablu de 2 x 1,5 mm² folosind papuci de cablu sau secțiuni transversale de cablu de 1 x 2,5 mm² fără papuci de cablu. Cuplul de strângere al terminalelor poate fi între 0,8 și 1,2 Nm. Comutatorul are un grad de protecție IP65, fiind complet protejat împotriva prafului și jeturilor de apă. Intervalul său de temperatură de funcționare este între -20 °C și +75 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C.
Schneider Electric Harmony XB4 - ATEX DG - XB4BD33GEX date tehnice
Caracteristici de bază
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector complet
Denumire scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material colier de montare: Zamak
Diametru de montare: 22 mm
Cantitate minimă de comandă: 1
Zona de praf: Zonele 21 și 22
Zona de gaz: Zonele 1 și 2
Tipul dispozitivului de control: fix (fix)
Designul dispozitivului de control: Mâner standard negru
Tipul și compoziția contactelor: 2 NO
Date suplimentare
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 85 mm
Metodă de montare: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Distanță de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm
Adâncime de instalare: 58 mm
Marcaje: II 2 GD, Ex tb IIIC Db, Ex db eb IIC Gb
Forma capului indicatorului: Rotundă
Informații privind poziția de control: 3 poziții +/- 45°
Funcționarea contactului: Întrerupere lentă
Utilizarea contactului: Contacte standard
Deschidere pozitivă: Niciuna
Durată de viață mecanică: 5.000.000 de cicluri
Conexiuni - terminale: Terminale cu șurub, papuci de cablu 2 x 1,5 mm² conform IEC 60947-1, terminale cu șurub, 1 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Caracteristici electrice
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 415 V
Curent nominal de funcționare [Ie]: 1,9 A la 380 V c.a., A600 conform IEC 60947-5-1, 3 A la 240 V c.a., A600 conform IEC 60947-5-1, 6 A la 120 V c.a., A600 conform IEC 60947-5-1, 0,27 A la 250 V c.c., Q300 conform IEC 60947-5-1, 0,55 A la 125 V c.c., Q300 conform IEC 60947-5-1, 2,87 A la 24 V c.c., Q300 conform IEC 60947-5-1
Condiții de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40 până la 70 °C
Temperatură ambiantă de funcționare: -20...75 °C
Clasă de protecție IP: IP65 conform IEC 60529
Standarde și certificări
Standarde: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-1, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 Nr. 213 Certificări de produs: INERIS 04ATEX9004U
