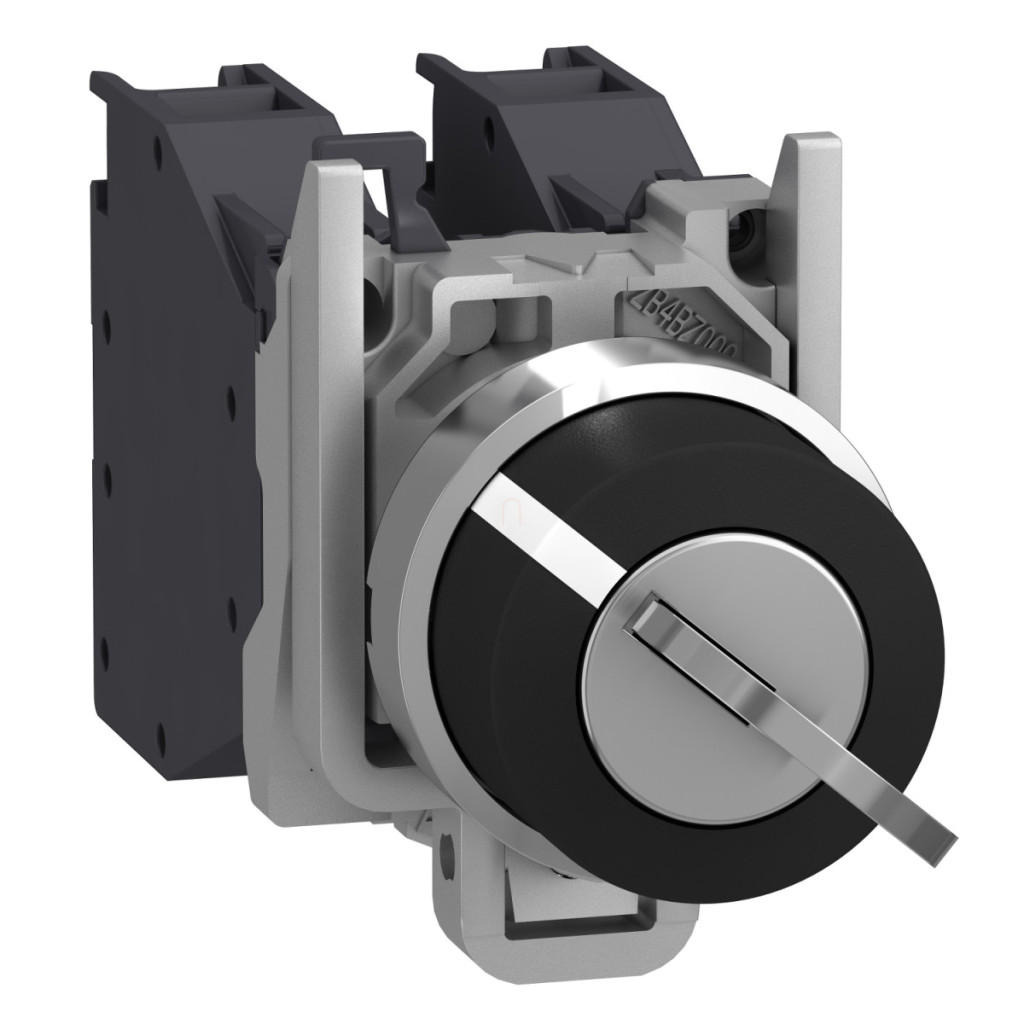

Comutatorul selector complet Schneider Electric Harmony XB4BG21GEX este o soluție excelentă pentru aplicații în atmosfere potențial explozive. Acest comutator de calitate superioară, acționat cu cheie, face parte din familia de produse Harmony XB4, special concepută pentru zone potențial explozive, unde siguranța este o prioritate. Modelul XB4BG21GEX este un comutator cu 2 poziții și un unghi de rotație de 90°, în care cheia poate fi scoasă în poziția din stânga. Comutatorul selector cu cheie numărul 455 este deosebit de potrivit pentru mediile industriale în care prevenirea accesului neautorizat este esențială. Contactul comutatorului are o configurație 1 NO (normal deschis), ceea ce permite o utilizare versatilă în diverse aplicații de control. Designul său robust și durabilitatea mecanică remarcabilă (5.000.000 de cicluri de comutare) asigură o durată lungă de viață chiar și în cele mai dure condiții industriale. Produsul este extrem de ușor de instalat și poate fi montat într-o gaură standard de 22 mm, în conformitate cu standardul IEC 60947-1. Inelul de fixare este fabricat din Zamak, iar placa frontală este fabricată din metal cromat, ceea ce asigură nu numai un aspect estetic, ci și durabilitate. Comutatorul are o adâncime de instalare de 58 mm și dimensiuni totale de 46,2 mm lățime, 30 mm înălțime și 110 mm adâncime. Dispozitivul este echipat cu borne cu șurub care permit conectarea a 2 fire de 1,5 mm² cu manșoane sau a 1 fir de 2,5 mm² fără manșoane. Cuplul de strângere al bornelor cu șurub este de 0,8...1,2 Nm, în conformitate cu IEC 60947-1. Comutatorul selector XB4BG21GEX are caracteristici electrice remarcabile: flux termic convențional de 10 A măsurat în aer liber, tensiune nominală de izolație de 415 V și diverse curenți nominali de funcționare la diferite niveluri de tensiune. În circuitele de curent alternativ, are un curent nominal de funcționare de 1,9 A (380 V) și Curent nominal de funcționare de 3 A (240 V) și 6 A (120 V), în timp ce în circuitele de curent continuu are valori de 0,27 A (250 V), 0,55 A (125 V) și 2,87 A (24 V), în conformitate cu categoria Q300. Produsul are protecție IP66 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și jeturilor de apă. Intervalul său de temperatură de funcționare este de -20...+75 °C, în timp ce intervalul de temperatură de depozitare este de -40...+70 °C. Comutatorul selector XB4BG21GEX este special conceput și certificat pentru utilizarea în atmosfere potențial explozive. Este certificat INERIS 04ATEX9004U și respectă marcajele II 2 GD, Ex tb IIIC Db și Ex db eb IIC Gb. Produsul este adecvat pentru utilizarea în medii clasificate ca zone cu praf 21-22 și zone cu gaz 1-2 și este conform cu o serie de standarde internaționale, inclusiv seria IEC 60079 și reglementările UL și CSA. Această gamă largă de conformități asigură faptul că comutatorul poate fi utilizat la nivel global, chiar și în medii cu cele mai stricte cerințe de siguranță.
Schneider Electric Harmony XB4 - ATEX DG - XB4BG21GEX - comutator selector complet, Ø22, 2 poziții, 455 date tehnice cheie
Caracteristici generale
Categorie de produs: Harmony XB4
Tipul produsului sau componentului: Comutator selector complet
Denumirea scurtă a dispozitivului: XB4
Materialul panoului frontal: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22 mm
Cantitate minimă de vânzare: 1
Clasificare atmosferă explozivă
Zonă cu praf: Zona 21 - 22
Zona cu gaze: Zona 1 - 2
Marcaj: II 2 GD
Ex tb IIIC Db
Ex db eb IIC Gb
Caracteristici de funcționare
Tip operator: comutator cu cheie
Tip comutator: cu blocare
Profil operator: comutator cu cheie
Număr chei: 455
Tipul și compoziția contactului: 1 NO
Poziții comutator: 2 poziții 90°
Poziție cheie detașabilă: Poziție stânga
Funcționare contact: Întrerupere lentă
Utilizare contact: Contacte normale
Deschidere pozitivă: Niciuna
Durată de viață mecanică: 5.000.000 de cicluri
Dimensiuni
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 110 mm
Adâncime de instalare: 58 mm
Montare
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm
Caracteristici cap indicator
Formă cap indicator: Rotundă
Conexiuni electrice
Conexiune - terminale: Terminale cu șurub, 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, 1 x 2,5 mm² fără manșoane conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1
Caracteristici electrice
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 415 V. [Ie] curent nominal de funcționare: 1,9 A la 380 V, c.a., A600 conform IEC 60947-5-1. 3 A la 240 V, c.a., A600 conform IEC 60947-5-1
6 A la 120 V, c.a., A600 conform IEC 60947-5-1
0,27 A la 250 V, c.c., Q300 conform IEC 60947-5-1
0,55 A la 125 V, c.c., Q300 conform IEC 60947-5-1
2,87 A la 24 V, c.c., Q300 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -20...75 °C
Grad de protecție IP: IP66 conform IEC 60529
Standarde și certificări
Standarde: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificări de produs: INERIS 04ATEX9004U
