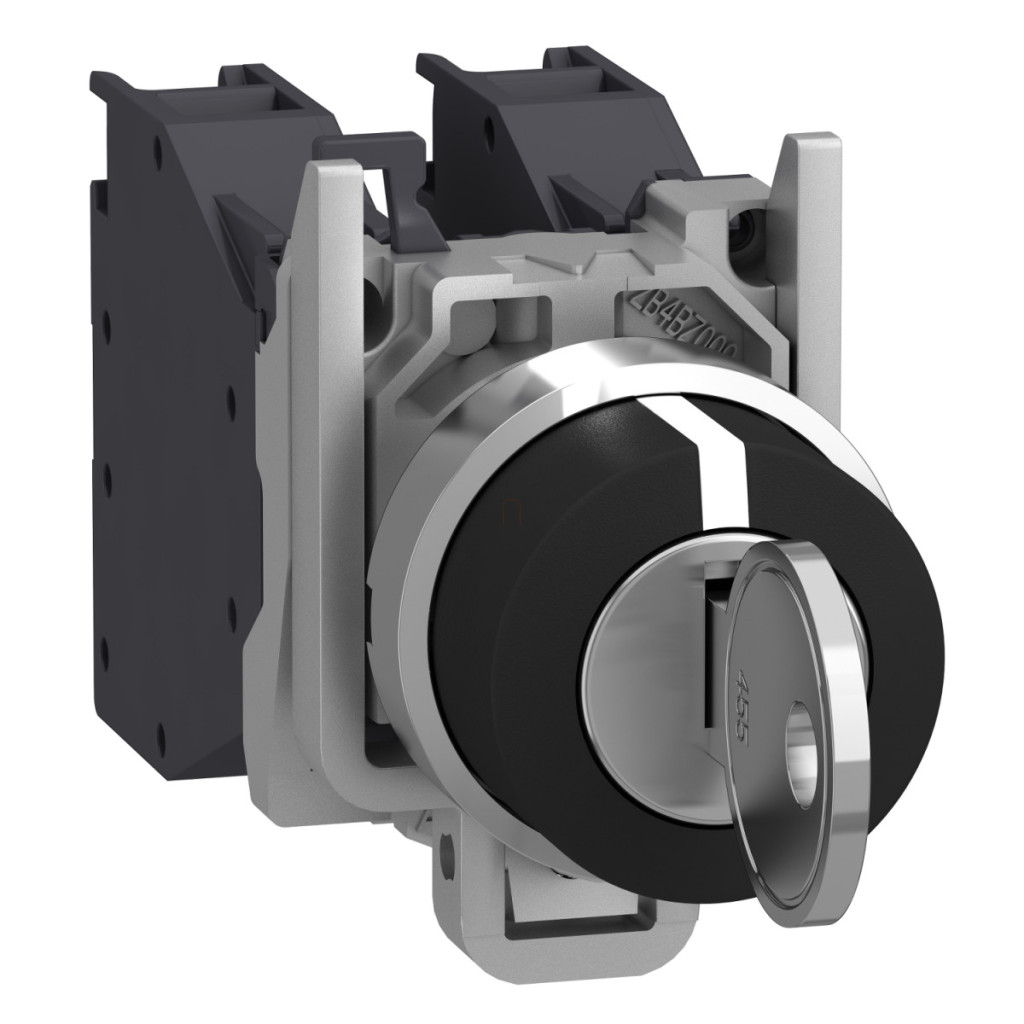

Schneider Electric Harmony XB4BG33GEX este un comutator cu cheie complet care poate fi utilizat în medii potențial explozive. Designul său robust și funcționarea fiabilă îl fac ideal pentru aplicații industriale. Acest comutator cu 455 de taste și trei poziții este ideal pentru zonele în care trebuie îndeplinite cerințe de siguranță sporite și în care este necesar un mecanism de control cu cheie. O caracteristică specială a comutatorului XB4BG33GEX, care aparține familiei de produse Harmony XB4, este că acesta este liber în poziția de mijloc, adică cheia poate fi scoasă din comutator în această poziție, ceea ce crește semnificativ siguranța funcționării echipamentului. Dispozitivul are două contacte NO (normal deschise) și un mod de funcționare stay put, ceea ce înseamnă că comutatorul rămâne în poziția setată după rotirea cheii. Comutatorul are trei poziții cu o rotație de +/- 45°, iar capul de control este rotund. Produsul are parametri tehnici excelenți: designul său rezistent la explozie permite utilizarea acestuia în medii periculoase din punct de vedere al gazelor din zonele 1 și 2, precum și în medii periculoase din punct de vedere al prafului din zonele 21 și 22. Acest lucru este indicat de marcajele Ex db eb IIC Gb, II 2 GD și Ex tb IIIC Db. Dispozitivul are un grad de protecție IP66 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și a apei. Comutatorul Schneider Electric XB4BG33GEX este ușor de instalat și poate fi montat într-o gaură cu diametrul de 22 mm, în conformitate cu IEC 60947-1. Pentru o instalare precisă, diametrul recomandat al orificiului este de 22,5 mm (+/- 0,2 mm). Conectarea se realizează cu borne cu șurub, care permit conectarea a 2 fire cu secțiune transversală de 1,5 mm² cu capete de cablu sau a 1 fir cu secțiune transversală de 2,5 mm² fără capete de cablu. Cuplul de strângere al șuruburilor trebuie să fie între 0,8 și 1,2 Nm, în conformitate cu IEC 60947-1. Datele tehnice pentru comutator includ un curent termic convențional de 10 A (Ith), Tensiune nominală de izolare (Ui) de 415 V și diverse valori ale curentului de funcționare: pentru curent alternativ, 1,9 A la 380 V, 3 A la 240 V și 6 A la 120 V (categoria A600), 0,27 A la 250 V pentru curent continuu, 0,55 A la 125 V și 2,87 A la 24 V (categoria Q300). Comutatorul are o durată de viață mecanică excepțional de lungă, de 5 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Intervalul său de temperatură de funcționare este între -20 °C și 75 °C, iar intervalul de temperatură de depozitare este între -40 °C și 70 °C.
Schneider Electric Harmony XB4 - ATEX DG - XB4BG33GEX - comutator selector complet, Ø22, 3 poziții, 455 date tehnice cheie
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector complet
Denumirea scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material colier de fixare: Zamak
Diametru de montare: 22 mm
Cantitate de vânzare: 1
Mediu de aplicare
Zona de praf: Zona 21 - 22
Zonă cu gaze: Zona 1 - 2
Tip actuator: fix (autoportant)
Profil actuator: comutator cu cheie
Număr cheie: 455
Tip și compoziție contact: 2 NO
Dimensiuni și greutate
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 110 mm
Caracteristici de montare
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Distanță de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm
Adâncime de instalare: 58 mm
Marcaje și certificări
Marcaj: Ex db eb IIC Gb
II 2 GD
Ex tb IIIC Db
Forma capului unității de transmisie: Rotundă
Informații privind poziția de funcționare: 3 poziții +/- 45°
Poziția de retragere a cheii: Centru
Funcționarea contactului: Întrerupere lentă
Contacte utilizate: Contacte standard
Deschidere pozitivă: Niciuna
Durată de viață mecanică: 5.000.000 de cicluri
Conexiune electrică
Conexiuni - terminale: Terminale cu șurub, capăt de cablu 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Date electrice
Curent termic convențional de răcire cu aer liber (Ith): 10 A conform IEC 60947-5-1
Tensiune nominală de izolație (Ui): 415 V
Curent nominal de funcționare (Ie): 1,9 A 380 V, CA, A600 conform IEC 60947-5-1
3 A 240 V, CA, A600 conform IEC 60947-5-1
6 A 120 V, CA, A600 conform IEC 60947-5-1
0,27 A 250 V, c.c., Q300 conform IEC 60947-5-1
0,55 A 125 V, c.c., Q300 conform IEC 60947-5-1
2,87 A 24 V, CC, Q300 conform IEC 60947-5-1
Date privind mediul
Protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -20...75 °C
Grad de protecție IP: IP66 conform IEC 60529
Standarde de conformitate
Standarde: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificări de produs: INERIS 04ATEX9004U
