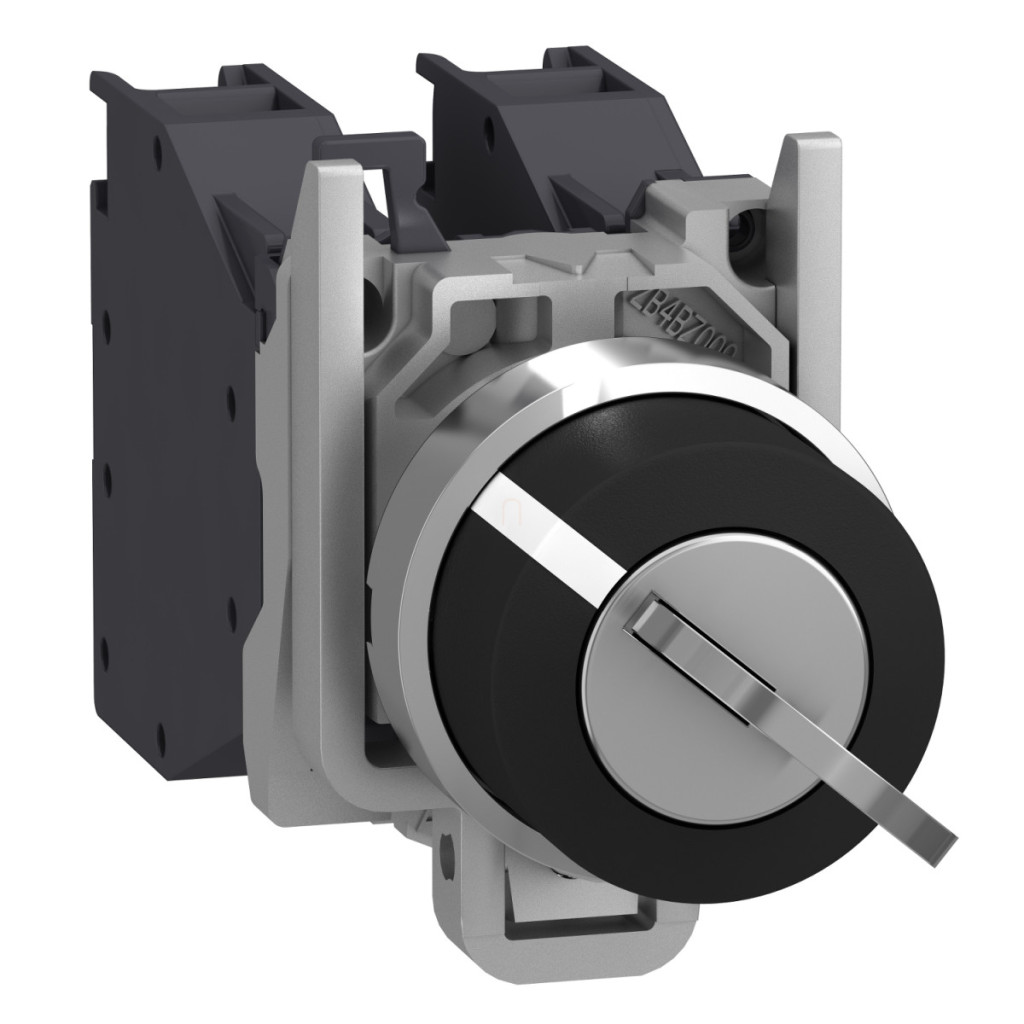

Schneider Electric Harmony XB4BG41GEX este un comutator selector complet care face parte din familia de produse Harmony XB4 și este proiectat pentru utilizare în atmosfere potențial explozive. Acest comutator cu cheie special conceput are un număr de cheie de 455, care oferă o securitate sporită împotriva operării neautorizate, deoarece cheia poate fi scoasă în orice poziție. XB4BG41GEX are două poziții, între care se poate comuta cu o rotire de 90°, iar comutatorul este de tip „stay put”, ceea ce înseamnă că rămâne în poziția dată după rotirea cheii. Produsul este certificat pentru utilizare în atmosfere potențial explozive, după cum se arată prin marcajele: Ex tb IIIC Db, Ex db eb IIC Gb și II 2 GD. Aceste marcaje certifică faptul că dispozitivul poate fi utilizat atât în zone cu praf (Zona 21-22), cât și în zone cu gaz (Zona 1-2). Comutatorul a fost certificat în conformitate cu INERIS 04ATEX9004U. Din punct de vedere tehnic, comutatorul XB4BG41GEX are 1 contact NO cu funcționare cu întrerupere lentă. Capacitatea de încărcare a contactului este remarcabilă: curent termic convențional de 10 A și diverse curenți de funcționare în funcție de tensiune (1,9 A la 380 V c.a., 3 A la 240 V c.a., 6 A la 120 V c.a. conform categoriei A600; și 0,27 A la 250 V c.c., 0,55 A la 125 V c.c., 2,87 A la 24 V c.c. conform categoriei Q300). Tensiunea nominală de izolație este de 415 V. Comutatorul are un design extrem de robust: elementul de control are un cap rotund, cadrul este din metal cromat, iar inelul de fixare este din aliaj de zamak. Produsul are protecție IP66 conform IEC 60529, care oferă protecție completă împotriva prafului și a jeturilor puternice de apă. Diametrul său de montare este de 22 mm, în timp ce dimensiunea recomandată a orificiului de montare este de 22,5 mm (cu o toleranță de 22,3 mm +0,4/0). Pentru montarea comutatorului într-un panou fix, grosimea panoului poate fi între 1 și 6 mm. Produsul are dimensiuni compacte: 46,2 mm lățime, 30 mm înălțime și 110 mm adâncime, cu o adâncime de instalare de 58 mm. Se conectează folosind terminale cu șuruburi care acceptă fire cu secțiune transversală de 2 x 1,5 mm² cu capete de cablu sau fire cu secțiune transversală de 1 x 2,5 mm² fără capete de cablu. Cuplul de strângere recomandat este de 0,8-1,2 Nm. Comutatorul XB4BG41GEX poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +75 °C, iar intervalul de temperatură de depozitare este cuprins între -40 °C și +70 °C. Are o durată de viață mecanică remarcabilă de 5 milioane de cicluri de comutare. Produsul este conform cu numeroase standarde internaționale, printre care: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, precum și cu reglementările UL și CSA relevante.
Schneider Electric Harmony XB4 - ATEX DG - XB4BG41GEX - comutator selector complet, Ø22, 2 poziții, 455 date tehnice cheie
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Comutator selector complet
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22 mm
Unitate de vânzare: 1 buc. Zona 21 - 22
Zona de gaze: Zona 1 - 2
Tip operator: rămâne în poziție (rămâne într-o poziție dată)
Profil operator: comutator cu cheie
Număr cheie: 455
Tipul și compoziția contactului: 1 NO
Dimensiuni
Lățime: 46,2 mm Înălțime: 30 mm Adâncime: 110 mm Adâncime de instalare: 58 mm Informații de instalare Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm în conformitate cu IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm
Marcaje
Ex tb IIIC Db
Ex db eb IIC Gb
II 2 GD
Caracteristici de funcționare
Forma capului unității de semnalizare: Rotundă
Informații privind poziția de funcționare: 2 poziții 90°
Poziție de scoatere a cheii: Orice poziție
Funcționare contact: Întrerupere lentă
Contacte utilizate: Contacte standard
Deschidere pozitivă: Niciuna
Durată de viață mecanică: 5.000.000 de cicluri
Conexiuni - blocuri terminale
Blocuri terminale cu șurub, 2 x papuci de cablu de 1,5 mm² în conformitate cu IEC 60947-1
Terminale cu șurub, 1 x 2,5 mm² fără papuci de cablu în conformitate cu IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m în conformitate cu IEC 60947-1
Date electrice
[Ith] curent termic convențional în aer liber: 10 A în conformitate cu IEC 60947-5-1
[Ui] tensiune nominală de izolație: 415 V
[Ie] curent nominal de funcționare:
1,9 A 380 V, c.a., A600 în conformitate cu IEC 60947-5-1
3 A 240 V, c.a., A600 în conformitate cu IEC 60947-5-1
6 A 120 V, c.a., A600 conform IEC 60947-5-1
0,27 A 250 V, c.c., Q300 conform IEC 60947-5-1
0,55 A 125 V, c.c., Q300 în conformitate cu IEC 60947-5-1
2,87 A 24 V, c.c., Q300 în conformitate cu IEC 60947-5-1
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -20...75 °C Grad de protecție IP: IP66 în conformitate cu IEC 60529 Standarde IEC 60079-0:2009 EN/IEC 60079-1:2009 IEC 60079-7:2009 IEC 60079-31:2009 UL 60079-0p>
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificate
INERIS 04ATEX9004U
