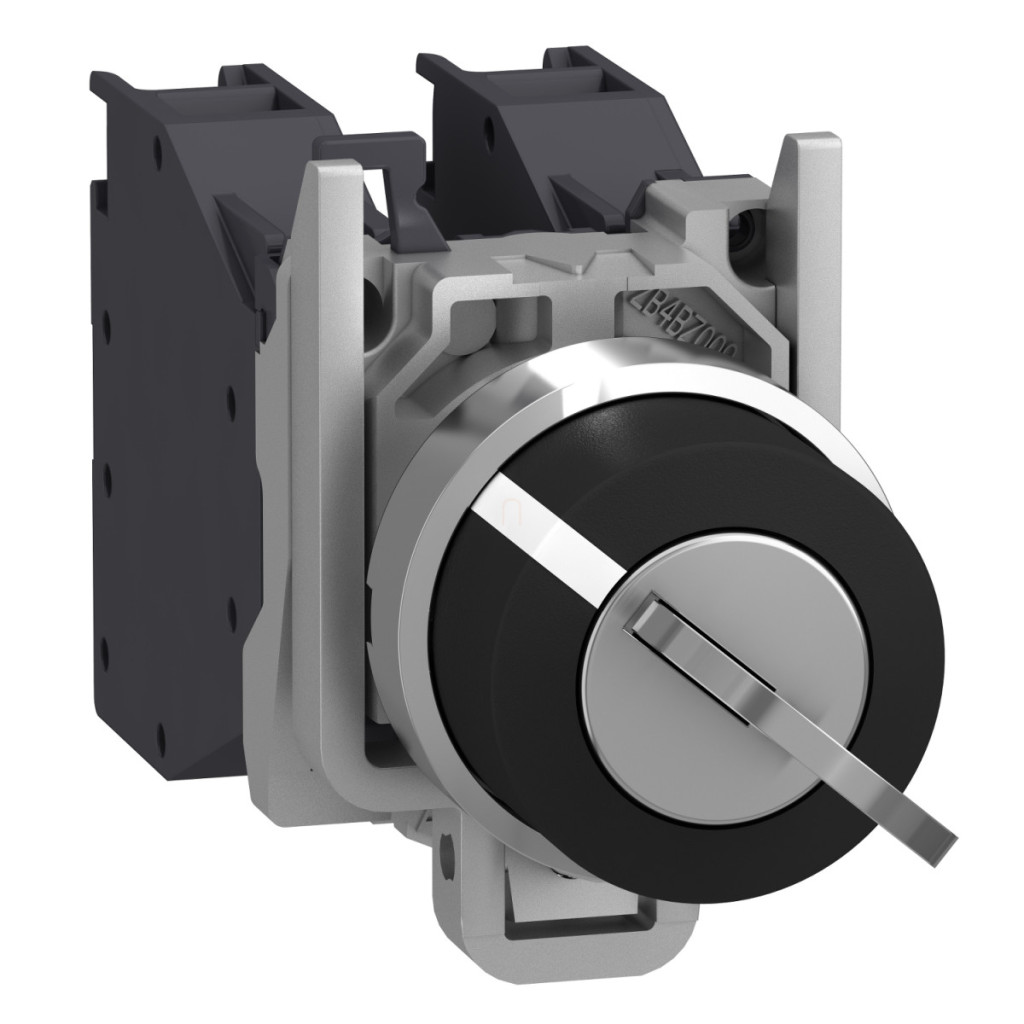

Comutatorul selector complet Schneider Electric Harmony XB4BG61GEX oferă o soluție excelentă pentru aplicații în medii potențial explozive. Acest produs face parte din familia de produse Harmony XB4, care este certificată special ATEX, ceea ce îl face sigur pentru utilizare în zone în care pot fi prezente gaze sau praf explozive. XB4BG61GEX este un comutator complet cu 455 de taste și funcție de revenire cu arc în 2 poziții. O caracteristică specială a acestui produs este că are o certificare specială pentru utilizarea în atmosfere potențial explozive - poate fi utilizat atât în zone cu risc de explozie de gaz din Zona 1-2, cât și în zone cu risc de praf din Zona 21-22. Designul său rezistent la explozie și materialele de înaltă calitate îi permit să funcționeze în mod fiabil chiar și în condiții extreme. Produsul are marcajele II 2 GD, Ex db eb IIC Gb și Ex tb IIIC Db, care certifică conformitatea sa cu reglementările stricte de siguranță. În ceea ce privește parametrii tehnici, comutatorul cu cheie XB4BG61GEX se potrivește într-un orificiu de montare standard de 22 mm și are o placă frontală din metal cromat și un inel de fixare din Zamak. Comutatorul are o lățime de 46,2 mm, o înălțime de 30 mm și o adâncime de 58 mm, ceea ce îl face extrem de durabil, în ciuda dimensiunilor sale compacte. Contactele sunt proiectate ca 1 NO (unul normal deschis), iar operațiunea de comutare este de tip slow-break, ceea ce crește durata de viață și fiabilitatea. Terminalele cu șurub pot fi conectate cu fire de 2 x 1,5 mm² cu manșoane sau cu fire de 1 x 2,5 mm² fără manșoane. Cuplul de strângere este de 0,8-1,2 Nm, în conformitate cu IEC 60947-1. Comutatorul are un curent termic nominal convențional de 10 A măsurat în aer liber și o tensiune nominală de izolație de 415 V. Valorile curentului de funcționare sunt 1,9 A (380 V) și 3A (240V) și 6A (120V) conform categoriei A600, în timp ce pentru aplicații de curent continuu acestea sunt 0,27A (250V), 0,55A (125V) și 2,87A (24V) conform categoriei Q300. Datorită gradului de protecție IP66, oferă o protecție excelentă împotriva prafului și a apei. Intervalul de temperatură de funcționare este între -20 °C și +75 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +70 °C. Durata de viață mecanică este de 5 milioane de cicluri de comutare, ceea ce înseamnă o durabilitate remarcabilă chiar și în medii industriale.
Schneider Electric Harmony XB4 - ATEX DG - XB4BG61GEX - comutator selector complet, Ø22, 2 poziții, 455 cheie, date tehnice de returnare
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector complet
Denumirea scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22 mm
Cantitate minimă de vânzare: 1
Clasificare atmosferă explozivă
Zonă cu praf: Zonele 21 și 22
Zonă cu gaz: Zonele 1 și 2
Marcaje: II 2 GD
Ex db eb IIC Gb
Ex tb IIIC Db
Funcționare
Tip actuator: cu revenire prin arc
Profil actuator: comutator cu cheie
Număr cheie: 455
Tipul și compoziția contactului: 1 NO
Număr de poziții de funcționare: 2 poziții 90°
Poziția de scoatere a cheii: partea stângă
Funcționarea contactului: întrerupere lentă
Contacte utilizate: Contacte standard
Deschidere pozitivă: Niciuna
Durată de viață mecanică: 5.000.000 de cicluri
Dimensiuni
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 110 mm
Adâncime de instalare: 58 mm
Montare
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (placă de montare) - grosime: 1-6 mm
Unitate de semnalizare
Forma capului unității de semnalizare: Rotundă
Caracteristici electrice
Conexiuni - terminale: Terminale cu șurub, papuci de cablu 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8-1,2 N.m conform IEC 60947-1
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 415 V
[Ie] curent nominal de funcționare: 1,9 A 380 V, c.a., categoria A600 conform IEC 60947-5-1
3 A 240 V, c.a., categoria A600 conform IEC 60947-5-1
6 A 120 V, c.a., categoria A600 conform IEC 60947-5-1
0,27 A 250 V, c.c., categoria Q300 conform IEC 60947-5-1
0,55 A 125 V, c.c., categoria Q300 conform IEC 60947-5-1
2,87 A 24 V, c.c., categoria Q300 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40 până la 70 °C Temperatura aerului ambiant în timpul funcționării: -20 până la 75 °C Grad de protecție IP: IP66 conform IEC 60529 Standarde și certificări Standarde: IEC 60079-0:2009 EN/IEC 60079-1:2009 IEC 60079-7:2009 IEC 60079-31:2009 UL 60079-0UL 60079-1 UL 60079-31 ANSI/ISA 12.12.01 CSA C22.2 Nr. 213 Certificări de produs: INERIS 04ATEX9004U
