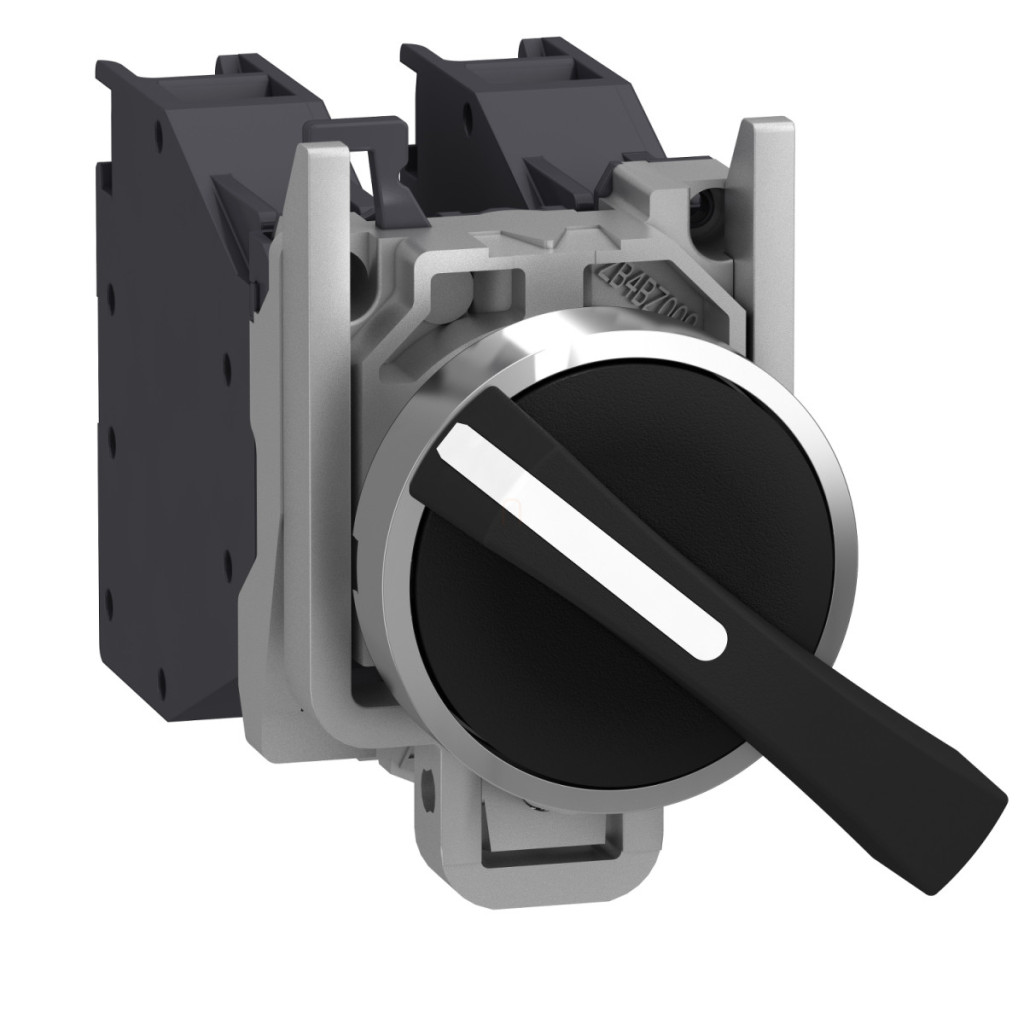

Comutatorul XB4BJ21GEX din familia de produse Schneider Electric Harmony XB4 este un comutator selector complet, de înaltă calitate, conceput pentru medii potențial explozive. Acest model este conceput special pentru aplicații industriale care trebuie să îndeplinească cerințe de siguranță sporite, în special în ceea ce privește atmosferele potențial explozive cu gaze și praf. Produsul este certificat ATEX, ceea ce garantează o funcționare sigură chiar și în medii periculoase. Comutatorul selector XB4BJ21GEX are o manetă de acționare lungă, de culoare neagră, și este disponibil în două poziții stabile (rotație de 90°). Comutatorul funcționează cu tehnologia stay-put, ceea ce înseamnă că comutatorul rămâne în poziția selectată după rotire. Această caracteristică este deosebit de utilă în aplicații în care este importantă verificarea vizuală a stării comutării sau prevenirea resetării accidentale. Produsul are 1 contact NO (normal deschis), care este potrivit pentru aplicații standard și are o funcționare cu întrerupere lentă. Comutatorul Harmony XB4BJ21GEX este extrem de durabil, dovadă fiind durata de viață de 5 milioane de cicluri de comutare. Produsul are un diametru standard de montare de 22 mm, ceea ce îl face compatibil cu majoritatea aplicațiilor industriale. Piesele carcasei dispozitivului sunt fabricate din materiale de înaltă calitate: cadrul este din metal cromat, iar inelul de montare este din aliaj de zamak, ceea ce conferă produsului un grad ridicat de rezistență mecanică. Gradul de protecție IP66 garantează protecția împotriva prafului și a jeturilor puternice de apă, sporind și mai mult aplicabilitatea comutatorului în diverse medii industriale. Caracteristicile electrice ale produsului includ un flux termic convențional de 10 A în aer liber, o tensiune nominală de izolare de 415 V și diverse curenți de funcționare: în modul CA, categoria A600 la 1,9 A la 380 V, 3 A la 240 V, 6 A la 120 V; în modul DC, 0,27 A la 250 V, 0,55 A la 125 V, 2,87 A la 24 V în categoria Q300. Produsul are conexiuni electrice cu borne cu șurub care pot fi echipate cu cabluri de 2 x 1,5 mm² (cu manșoane) sau cabluri de 1 x 2,5 mm² (fără manșoane) în conformitate cu IEC 60947-1. Cuplul de strângere al blocurilor terminale trebuie să fie între 0,8 și 1,2 Nm pentru a asigura o conexiune sigură. Comutatorul selector Schneider Electric XB4BJ21GEX este adecvat pentru utilizarea în atmosfere potențial explozive, așa cum confirmă marcajele sale: II 2 GD, Ex db eb IIC Gb, Ex tb IIIC Db. Aceasta înseamnă că produsul poate fi utilizat atât în zone cu gaz (Zona 1-2), cât și în zone cu praf (Zona 21-22). Comutatorul funcționează la temperaturi de funcționare cuprinse între -20 și +75 °C, iar intervalul de temperatură de depozitare este cuprins între -40 și +70 °C. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009 și este certificat INERIS 04ATEX9004U.
Schneider Electric Harmony XB4 - ATEX DG - XB4BJ21GEX - comutator selector complet, Ø22, 2 poziții, cap extins date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector complet
Denumirea scurtă a produsului: XB4
Tipul de control: fix (fix)
Profilul de control: Pârghie lungă neagră
Tip și compoziție contact: 1 NO (normal deschis)
Caracteristici mecanice
Material cadru: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22 mm
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 85 mm
Adâncime de instalare: 58 mm
Formă cap indicator: Rotundă
Informații privind poziția de control: 2 poziții 90°
Funcționare contact: Întrerupere lentă
Contacte utilizate: Contacte standard
Deschidere pozitivă: Niciuna
Durată de viață mecanică: 5.000.000 de cicluri
Caracteristici electrice
Flux termic admisibil în aer liber convențional: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 415 V
Curent nominal de funcționare: 1,9 A 380 V, c.a., A600 conform IEC 60947-5-1
3 A 240 V, c.a., A600 conform IEC 60947-5-1
6 A 120 V, c.a., A600 conform IEC 60947-5-1
0,27 A 250 V, c.c., Q300 conform IEC 60947-5-1
0,55 A 125 V, c.c., Q300 conform IEC 60947-5-1
2,87 A 24 V, CC, Q300 conform IEC 60947-5-1
Conexiuni
Tip conexiune: Terminal cu șurub, papuc de cablu 2 x 1,5 mm², conform IEC 60947-1
Terminal cu șurub, 1 x 2,5 mm² fără papuc de cablu, conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Date privind atmosfera explozivă
Marcaj: II 2 GD
Ex db eb IIC Gb
Ex tb IIIC Db
Zona cu praf: Zona 21 - 22
Zona cu gaze: Zona 1 - 2
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura mediului de funcționare: -20...75 °C
Grad de protecție IP: IP66 conform IEC 60529
Standarde și certificări
Standarde: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificări de produs: INERIS 04ATEX9004U
Instrucțiuni de instalare
Montarea dispozitivului: Diametrul orificiului de montare: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm
