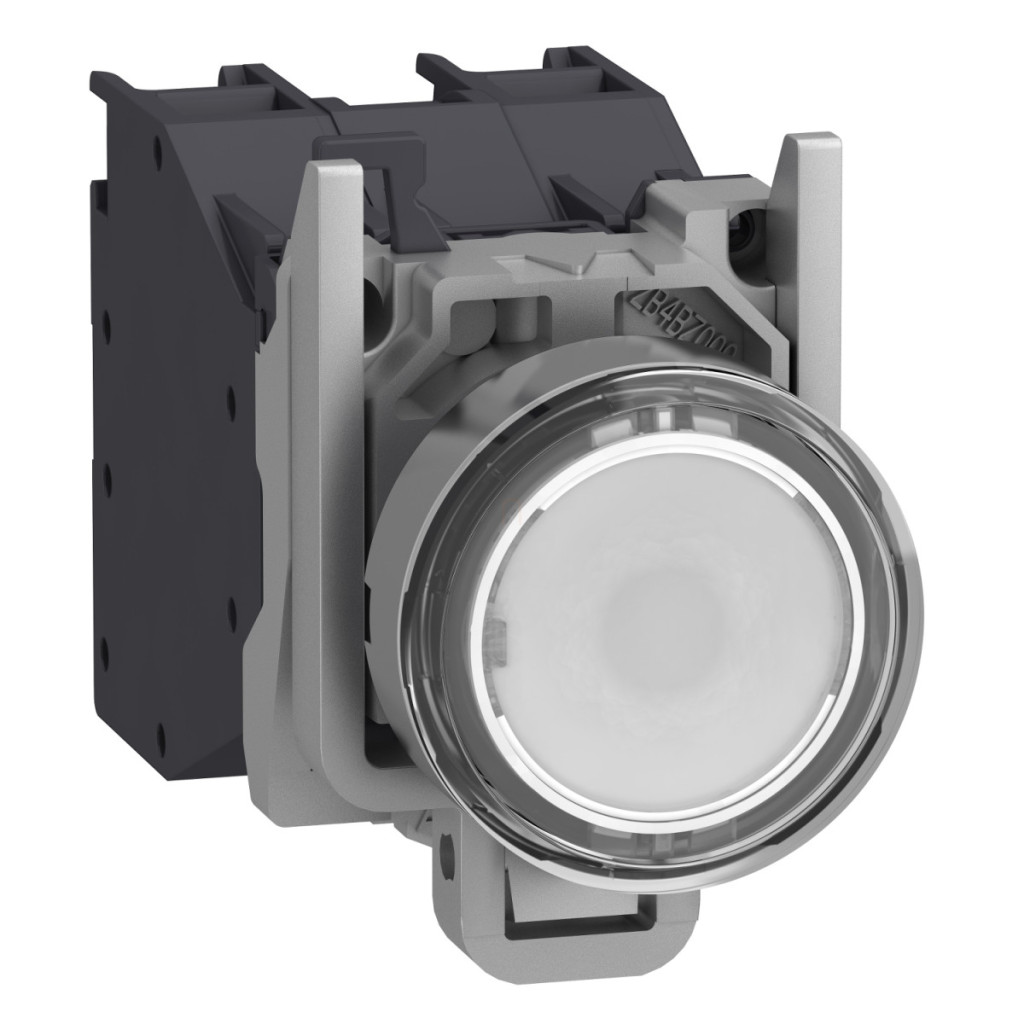

Butonul iluminat complet Schneider Electric XB4BP183BM5GEX este un element de control care aparține familiei de produse fiabile Harmony XB4, special conceput pentru medii potențial explozive. Dispozitivul certificat ATEX D este ideal pentru medii industriale în care siguranța și fiabilitatea pe termen lung sunt deosebit de importante, cum ar fi fabricile chimice, rafinăriile de petrol sau alte atmosfere potențial explozive. Produsul are un buton alb, încastrat, cu revenire prin arc, care este protejat de influențele externe printr-un capac de protecție transparent din silicon (cu manșon). Placa frontală din metal cromat și inelul de fixare din Zamak asigură o calitate și durabilitate ridicate chiar și în cele mai dure medii industriale. Datorită diametrului standard de montare de 22 mm, poate fi instalat cu ușurință în majoritatea panourilor de control sau tablourilor de distribuție. Clasa de protecție IP66 a dispozitivului garantează protecția împotriva pătrunderii prafului și a apei, asigurând o funcționare fiabilă chiar și în medii umede și prăfuite. Din punct de vedere tehnic, modelul XB4BP183BM5GEX are 1 contact NO (normal deschis) și poate fi utilizat cu o gamă largă de tensiuni de alimentare (24...254 V CA/CC). LED-ul încorporat oferă un semnal luminos constant și consumă doar 2-10 mA. Forța de acționare a butonului este de 3,962 N, iar cursa sa de acționare este definită cu precizie: 1,657 mm (punct de contact), 4,622 mm (punct de comutare) și 4,452 mm (cursă completă). Produsul este extrem de durabil, cu o durată de viață mecanică de până la 5 milioane de cicluri de comutare, în timp ce LED-ul încorporat are o durată de viață de până la 100.000 de ore. Adecvarea butonului pentru utilizarea în atmosfere potențial explozive este confirmată de certificatele și marcajele relevante: II 2 GD, Ex tb IIIC Db, Ex db eb mb IIC Gb. Poate fi utilizat în zonele cu gaze 1 și 2, precum și în zonele cu praf 21 și 22. Produsul este conform cu standardele IEC, UL și ANSI/ISA relevante și are certificarea INERIS 04ATEX9004U. Dispozitivul poate fi instalat cu terminale cu șurub care acceptă cabluri cu secțiune transversală de 2 x 1,5 mm² cu capete de cablu sau cabluri cu secțiune transversală de 1 x 2,5 mm² fără capete de cablu. Modelul Schneider Electric XB4BP183BM5GEX este alegerea ideală pentru orice aplicație industrială în care siguranța, fiabilitatea și adecvarea pentru utilizarea în atmosfere potențial explozive sunt cerințe esențiale.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP183BM5GEX - buton iluminat complet, Ø22, cu capac de protecție, 24-240 V, 2NO, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton complet iluminat
Denumire scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material inel de montare: Zamak
Diametru de montare: 22 mm
Tip de acționare: Revenire cu arc
Profil de acționare: Alb, încastrat
Informații suplimentare despre acționare: Capac de protecție (silicon transparent)
Tipul și compoziția contactului: 1 NO
Dimensiuni și instalare
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 72 mm
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm în conformitate cu IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1…6 mm
Adâncime de instalare: 58 mm
Certificate și marcaje
Marcaj: II 2 GD
Ex tb IIIC Db
Ex db eb mb IIC Gb
Forma capului indicatorului: Rotundă
Caracteristici de funcționare
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Niciuna
Cursă de funcționare: 1.657 mm (punct de conectare)
4.622 mm (punct de schimbare a stării)
4.452 mm (cursă completă)
Forță de funcționare: 3.962 N
Durată de viață mecanică: 5.000.000 de cicluri
Caracteristici electrice
Conexiuni - terminale: Terminale cu șurub, papuci de cablu 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Curent termic convențional de răcire cu aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 415 V
Curent nominal de funcționare [Ie]: 1,9 A la 380 V, c.a., A600 conform IEC 60947-5-1
3 A 240 V, AC, A600 conform IEC 60947-5-1
6 A 120 V, AC, A600 conform IEC 60947-5-1
0,27 A 250 V, c.c., Q300 conform IEC 60947-5-1
0,55 A 125 V, c.c., Q300 conform IEC 60947-5-1
2,87 A 24 V, CC, Q300 conform IEC 60947-5-1
Tip semnal: Permanent
Sursă de lumină: LED încorporat
Tensiune nominală de alimentare [Us]: 24...254 V c.a./c.c.
Consum de curent: 2...10 mA
Durată de viață: 100.000 ore
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -20…75 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Standarde și certificări
Standarde: IEC 60079-0:2009
IEC 60079-7:2009
EN/IEC 60079-18:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-18
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificări de produs: INERIS 04ATEX9004U
