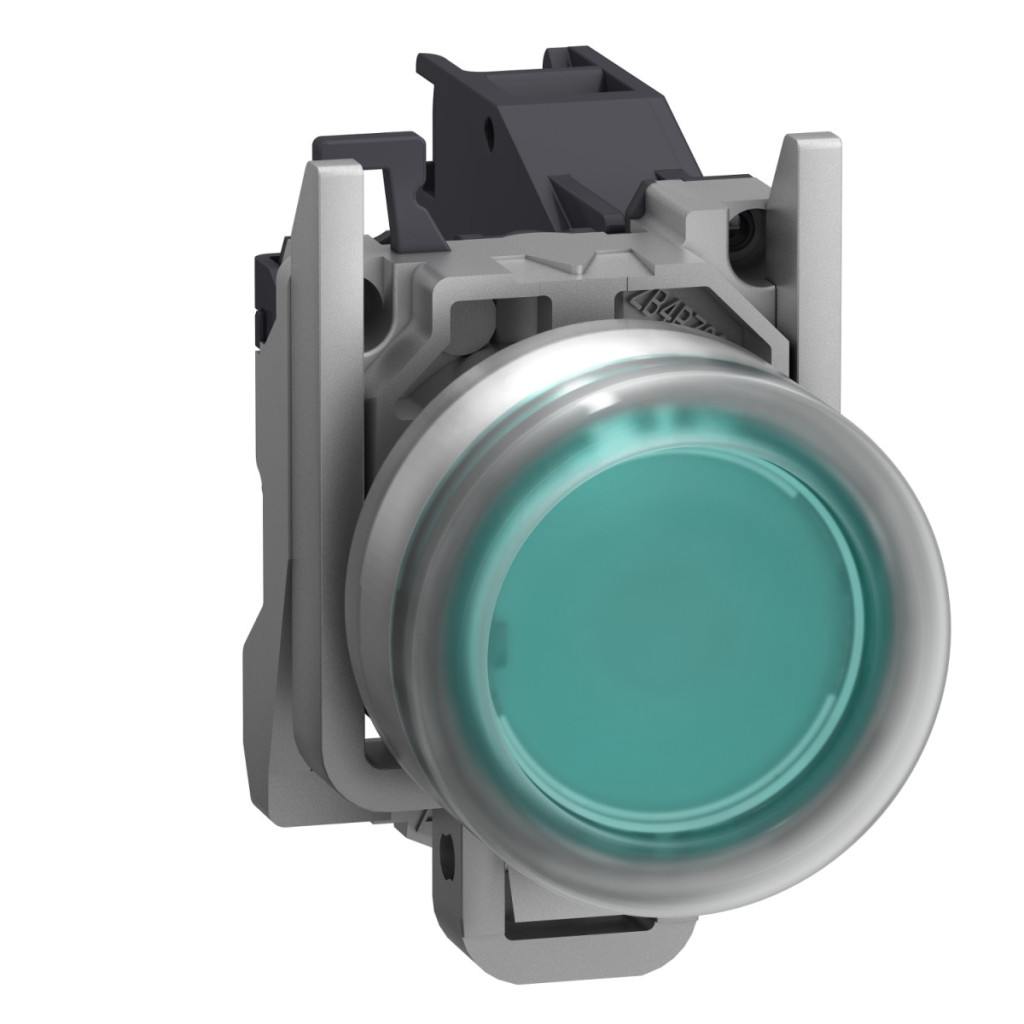

Schneider Electric Harmony XB4BP381GEX este un buton complet conceput pentru atmosfere potențial explozive și face parte din familia de produse Harmony XB4. Acest buton verde cu capac de protecție este conceput special pentru aplicații industriale în care pot apărea atmosfere explozive, fie sub formă de praf (zonele 21-22), fie sub formă de gaz (zonele 1-2). O caracteristică remarcabilă a produsului este designul său robust, datorită plăcii frontale din metal cromat și inelului de fixare din Zamak. Capul verde și ridicat al butonului este acoperit cu un capac de protecție transparent din silicon, care permite inserarea de marcaje și inscripții, făcând interfața cu utilizatorul flexibilă. Butonul are 1 contact NO (normal deschis) cu un curent termic nominal de 10 A măsurat în aer liber. Dispozitivul are un principiu de funcționare cu revenire prin arc, care asigură că butonul revine întotdeauna la poziția inițială după ce a fost apăsat. Butonul Harmony XB4BP381GEX este ușor de instalat și poate fi montat într-o gaură standard cu diametrul de 22 mm, care respectă standardul IEC 60947-1. Dimensiunea recomandată a găurii de montare este de 22,5 mm, iar grosimea panoului de suport poate fi între 1 și 6 mm. Produsul are o adâncime de instalare de 58 mm, ceea ce permite un design compact în diverse panouri de control. Dimensiunile totale ale butonului sunt 46,2 mm lățime, 30 mm înălțime și 72 mm adâncime. Butonul are un design rotund, care conferă panoului de control un aspect estetic. Conexiunea electrică se realizează cu un terminal cu șurub, care permite conectarea cablurilor de 2x1,5 mm² cu capete de cablu sau a cablurilor de 1x2,5 mm² fără capete de cablu. Cuplul de strângere al terminalelor de conexiune trebuie să fie între 0,8 și 1,2 Nm. Domeniul de tensiune de funcționare este foarte larg, butonul XB4BP381GEX având o tensiune nominală de izolare de 415 V. Produsul are valori diferite ale curentului de funcționare în funcție de tensiune: 1,9 A (380 V c.a.), 3 A (240 V c.a.), 6 A (120 V c.a.) și, pentru curent continuu: 0,27 A (250 V c.c.), 0,55 A (125 V c.c.) și 2,87 A (24 V c.c.). Durata de viață mecanică este remarcabilă, cu 5 milioane de cicluri de funcționare, asigurând o utilizare pe termen lung chiar și în medii industriale. Butonul Schneider Electric XB4BP381GEX are un grad de protecție IP66, ceea ce înseamnă că este complet rezistent la praf și protejat împotriva jeturilor puternice de apă. Intervalul său de temperatură de funcționare este între -20 și +75 °C, în timp ce temperatura de depozitare poate fi între -40 și +70 °C. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, precum și standardele americane și canadiene UL și CSA. Produsul are certificarea INERIS 04ATEX9004U, care confirmă adecvarea sa pentru utilizarea în atmosfere potențial explozive. Butonul este marcat II 2 GD, Ex tb IIIC Db, Ex db eb IIC Gb, care specifică zona de utilizare și categoriile de siguranță.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP381GEX - buton complet, Ø22, capac de protecție, 1NO, etichetă inserabilă, date tehnice verzi
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton complet
Denumire scurtă: XB4
Diametru de montare: 22 mm
Zona de praf: Zona 21-22
Zona de gaze: Zona 1-2
Tip acționare: cu revenire prin arc
Profil acționare: Verde, în relief
Informații suplimentare despre acționare: Capac de protecție (silicon transparent) pentru inserarea etichetei
Tip și compoziție contact: 1 NO
Dimensiuni și materiale
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 72 mm
Adâncime de instalare: 58 mm
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm în conformitate cu IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de susținere) - grosime: 1-6 mm
Marcaje și funcționare
Marcaj: II 2 GD
Ex tb IIIC Db
Ex db eb IIC Gb
Forma capului indicatorului: Rotundă
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Niciuna
Cursă de funcționare: 1.657 mm (punct de comutare)
4.622 mm (punct de schimbare a stării)
4.452 mm (cursă completă)
Forță de acționare: 3.962 N
Durată de viață mecanică: 5.000.000 de cicluri
Parametri electrici
Conexiuni - terminale: Terminale cu șurub, papuci de cablu 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8-1,2 N.m conform IEC 60947-1
Curent termic convențional măsurabil în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 415 V
Curent nominal de funcționare: 1,9 A la 380 V, CA, A600 conform IEC 60947-5-1
3 A 240 V, AC, A600 conform IEC 60947-5-1
6 A 120 V, AC, A600 conform IEC 60947-5-1
0,27 A 250 V, CC, Q300 conform IEC 60947-5-1
0,55 A 125 V, CC, Q300 conform IEC 60947-5-1
2,87 A 24 V, CC, Q300 conform IEC 60947-5-1
Mediu
Protecție: TH
Temperatura ambiantă de depozitare: -40-70 °C
Temperatură ambiantă de funcționare: -20-75 °C
Nivel de protecție IP: IP66 conform IEC 60529
Standarde și certificări
Standarde: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificări de produs: INERIS 04ATEX9004U
