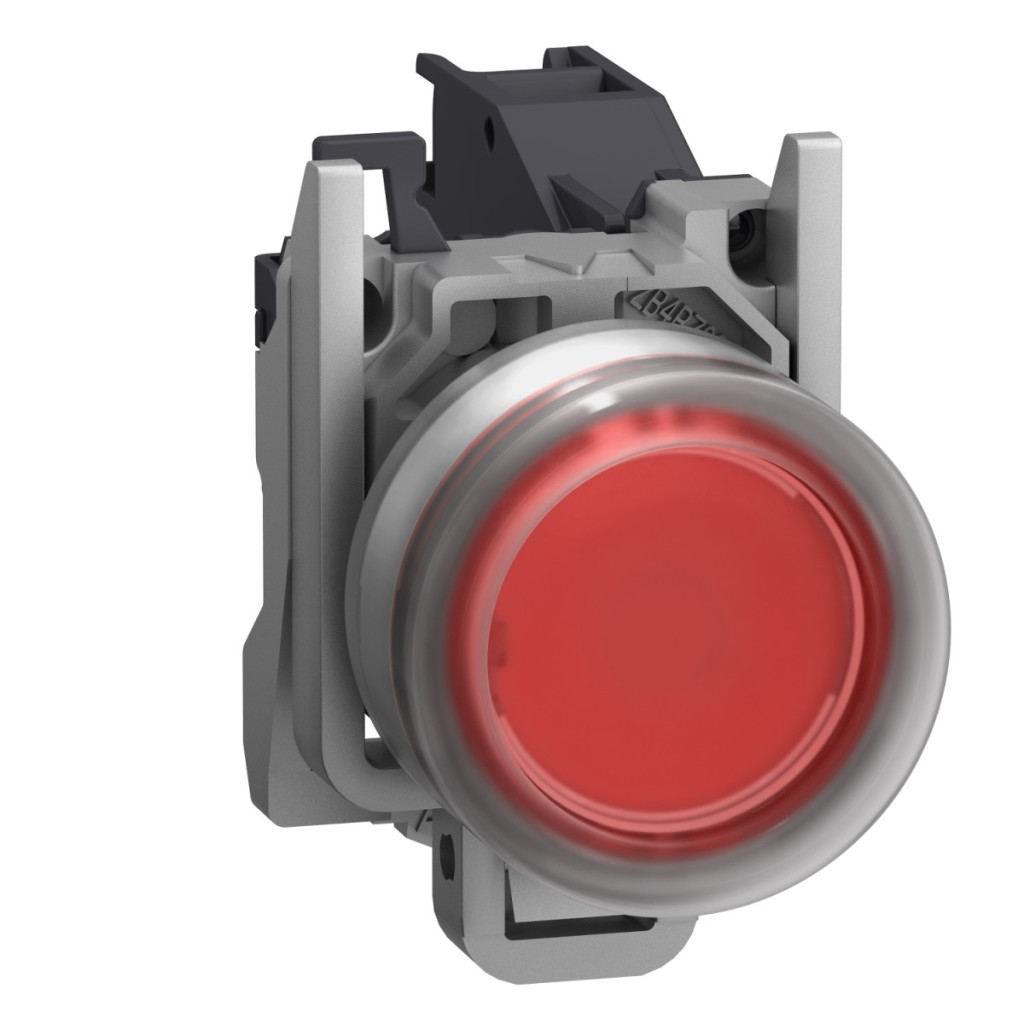

Schneider Electric Harmony XB4BP42GEX este un buton complet care, ca parte a familiei de produse Harmony XB4, este special conceput pentru utilizarea în atmosfere potențial explozive. Acest buton roșu proeminent, certificat ATEX D, are un capac de protecție transparent din silicon care sporește rezistența dispozitivului la condiții de mediu extreme. Produsul poate fi montat într-un orificiu de montare cu diametrul de 22 mm și are o funcție de revenire cu arc. Carcasa metalică a butonului este realizată din metal cromat, iar inelul de montare este realizat din aliaj de zamak, asigurând o durabilitate excelentă și o durată lungă de viață. Produsul are un contact 1 NC (normal închis), care este de tip slow-break și are o funcție de deschidere pozitivă, ceea ce este deosebit de important pentru aplicațiile de siguranță. Butonul XB4BP42GEX poate fi utilizat în atmosfere potențial explozive, deoarece respectă cerințele pentru zonele cu risc de praf 21-22 și zonele cu risc de gaz 1-2. Produsul are marcajele necesare Ex db eb IIC Gb, II 2 GD și Ex tb IIIC Db, care certifică conformitatea sa cu diverse standarde de protecție împotriva exploziilor. Certificatul INERIS 04ATEX9004U garantează conformitatea dispozitivului cu reglementările europene stricte privind protecția împotriva exploziilor. Parametrii de funcționare ai butonului sunt impresionanți: o durată de viață mecanică de 5 milioane de cicluri de comutare, o forță de acționare de 2,873 N și o cursă de acționare precisă (punct de comutare 1,688 mm, punct de tranziție 3,271 mm, cursă totală 4,424 mm). Produsul are protecție IP66 conform IEC 60529, care oferă o protecție remarcabilă împotriva prafului și a apei. Intervalul de temperatură de funcționare este între -20 °C și 75 °C, iar intervalul de temperatură de depozitare este între -40 °C și 70 °C, ceea ce permite utilizarea într-o gamă largă de medii industriale. Caracteristicile electrice ale produsului includ un curent termic nominal convențional de răcire cu aer liber de 10 A, Tensiune nominală de izolație de 415 V și diverse curenți nominali de funcționare (1,9 A la 380 V c.a., 3 A la 240 V c.a., 6 A la 120 V c.a. și valori c.c. de 0,27 A la 250 V, 0,55 A 125 V și 2,87 A 24 V), toate în conformitate cu IEC 60947-5-1. Conectarea se realizează cu borne cu șurub, care permit cablarea 2 x 1,5 mm² cu papuci de cablu sau 1 x 2,5 mm² fără papuci de cablu, cu un cuplu de strângere de 0,8-1,2 Nm. Produsul este conform cu mai multe standarde internaționale, inclusiv IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009 și are diverse certificări UL, ANSI/ISA și CSA.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP42GEX - buton complet, Ø22, capac de protecție, 1NC, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton complet
Denumire scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22 mm
Cantitate minimă de comandă: 1
Zona cu pericol de praf: Zonele 21-22
Zona cu pericol de gaz: Zonele 1-2
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu proeminent
Informații suplimentare despre actuator: Cu capac de protecție (silicon transparent)
Tipul și compoziția contactului: 1 NC
Date suplimentare
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 72 mm
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm
Adâncime de instalare: 58 mm
Marcaje: Ex db eb IIC Gb, II 2 GD, Ex tb IIIC Db
Forma capului unității de semnalizare: Rotundă
Funcționare contact: Eliberare lentă
Deschidere pozitivă: Da
Cursă de acționare: 1,688 mm (punct de comutare), 3,271 mm (punct de schimbare), 4,424 mm (cursă completă)
Forță de acționare: 2.873 N
Durată de viață mecanică: 5.000.000 de cicluri
Conexiuni - terminale
Tip conexiune: Terminale cu șurub, 2 x papuci de cablu de 1,5 mm² conform IEC 60947-1, terminale cu șurub, 1 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 415 V
Curent nominal de funcționare: 1,9 A 380 V, c.a., A600 conform IEC 60947-5-1, 3 A 240 V, c.a., A600 conform IEC 60947-5-1, 6 A 120 V, c.a., A600 conform IEC 60947-5-1, 0,27 A 250 V, c.c., Q300 conform IEC 60947-5-1, 0,55 A 125 V, c.c., Q300 conform IEC 60947-5-1, 2,87 A 24 V, CC, Q300 conform IEC 60947-5-1
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -20...75 °C
Grad de protecție IP: IP66 conform IEC 60529
Standarde și certificări
Standarde: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-1, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 Nr. 213 Certificări de produs: INERIS 04ATEX9004U
