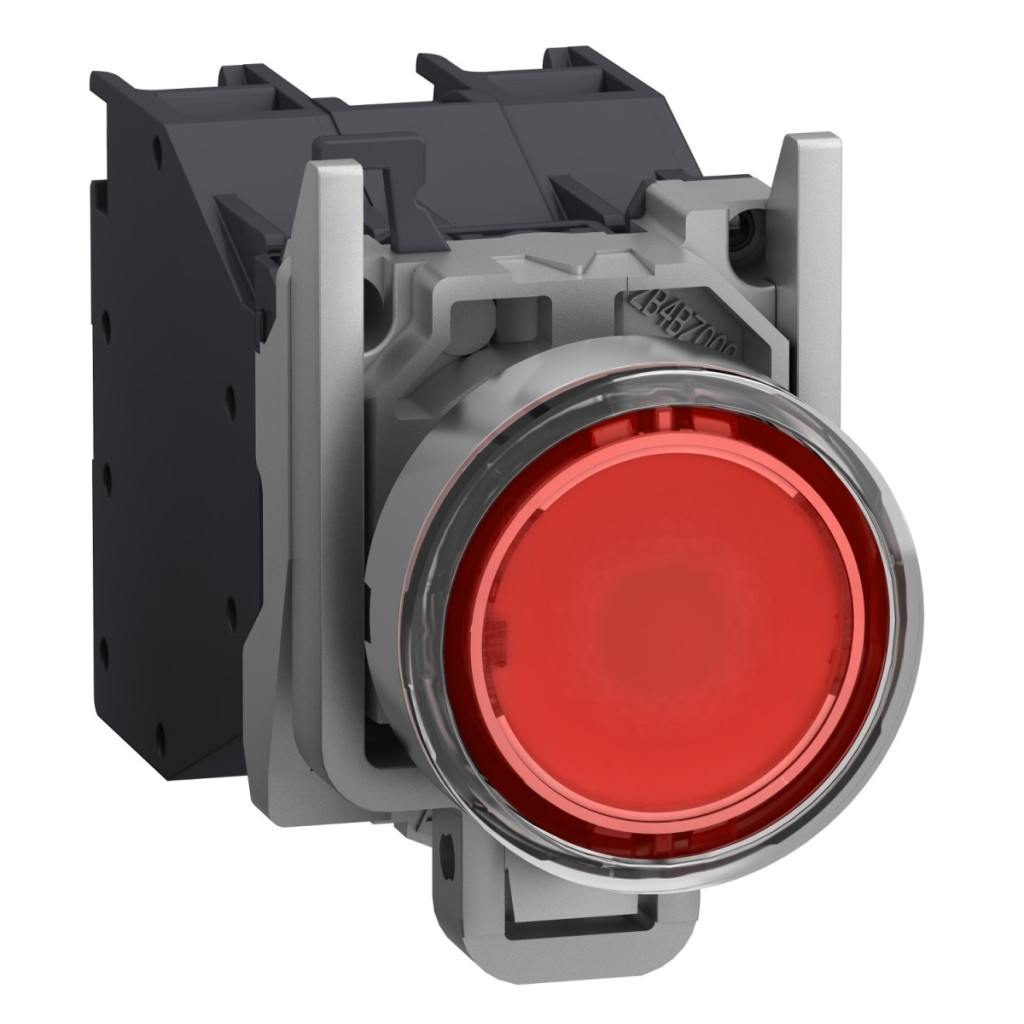

Schneider Electric Harmony XB4BP483BM5GEX este un buton iluminat complet care face parte din seria ATEX D, conceput pentru utilizarea în medii potențial explozive. Acest element de control industrial de calitate superioară are un design special care îi permite să fie utilizat în zone potențial explozive, fiind ideal pentru fabrici chimice, rafinării de petrol și alte medii periculoase. Designul robust al produsului, cu o placă frontală din metal cromat și un inel de fixare din Zamak, asigură o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure medii industriale. Butonul roșu cu capac de protecție are un diametru de 22 mm și dispune de un mecanism de revenire cu arc care asigură revenirea butonului la poziția inițială după fiecare apăsare. Capacul de protecție transparent din silicon nu numai că face funcționarea mai fiabilă, dar oferă și protecție împotriva prafului, umezelii și a altor contaminanți. Butonul XB4BP483BM5GEX are un contact 1 NC (normal închis) care funcționează într-o gamă largă de tensiuni de alimentare de 24-254 V c.a./c.c., oferind o flexibilitate excepțională pentru o varietate de aplicații. Gradul de protecție IP66 al produsului oferă o protecție excelentă împotriva prafului și a jeturilor puternice de apă, făcându-l potrivit pentru utilizarea în medii exterioare sau umede și prăfuite. Adecvarea sa pentru utilizarea în atmosfere potențial explozive este confirmată de certificările sale pentru zone cu praf (Zona 21-22) și gaze (Zona 1-2), indicate prin marcajele Ex db eb IIC Gb, Ex tb IIIC Db și II 2 GD. În ceea ce privește parametrii tehnici, butonul are o lățime de 46,2 mm, o înălțime de 30 mm și o adâncime de 72 mm, cu o adâncime de instalare de 58 mm. Pentru montarea produsului, trebuie să se realizeze o gaură cu un diametru de 22,5 mm ±0,2 mm, în conformitate cu standardul IEC 60947-1. Centrele de montare trebuie să fie la o distanță de cel puțin 30 x 40 mm, iar grosimea panoului poate fi între 1 și 6 mm. Butonul are un cap indicator rotund, eliberare lentă și fără deschidere pozitivă. Valorile cursei de acționare sunt: 1,657 mm (punct de comutare), 4,622 mm (punct de schimbare) și 4,452 mm (cursă completă), iar forța de acționare este de 3,962 N. Durata de viață mecanică este excepțional de mare, de 5 milioane de cicluri. Schneider Electric Harmony XB4BP483BM5GEX are terminale cu șurub care permit conectarea a 2 fire de 1,5 mm² cu capete de cablu sau a 1 fir de 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Cuplul de strângere este de 0,8-1,2 N.m. Curentul termic convențional de răcire cu aer liber este de 10 A conform IEC 60947-5-1, în timp ce tensiunea nominală de izolare este de 415 V. Valorile curentului nominal de funcționare sunt: 1,9 A la 380 V c.a., 3 A la 240 V c.a., 6 A la 120 V c.a. și 0,27 A la 250 V c.c., 0,55 A la 125 V c.c. și 2,87 A la 24 V c.c., toate în conformitate cu IEC 60947-5-1 categoriile A600 și Q300. Produsul oferă un semnal constant, cu o sursă de lumină LED încorporată, cu o durată de viață de 100.000 de ore. Consumul de energie variază între 2 și 10 mA.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP483BM5GEX date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat complet
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22 mm
Zona de praf: Zona 21 - 22
Zona de gaze: Zona 1 - 2
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu, încastrat
Informații suplimentare despre actuator: Capac de protecție (silicon transparent)
Tipul și compoziția contactului: 1 NC
Date suplimentare
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 72 mm
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1…6 mm
Adâncime de instalare: 58 mm
Marcaj: Ex db eb mb IIC Gb, Ex tb IIIC Db, II 2 GD
Formă cap unitate de semnalizare: Rotundă
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Niciuna
Cursă de acționare: 1,657 mm (punct de comutare), 4,622 mm (punct de schimbare), 4,452 mm (cursă completă)
Forță de acționare: 3.962 N
Durată de viață mecanică: 5.000.000 de cicluri
Conexiuni - terminale
Conexiuni: Terminal cu șurub, 2 x 1,5 mm² capăt de cablu conform IEC 60947-1, terminal cu șurub, 1 x 2,5 mm² capăt de cablu fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Curent termic convențional de răcire cu aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 415 V
Curent nominal de funcționare: 1,9 A la 380 V c.a., A600 conform IEC 60947-5-1, 3 A la 240 V c.a., A600 conform IEC 60947-5-1, 6 A la 120 V c.a., A600 conform IEC 60947-5-1, 0,27 A la 250 V c.c., Q300 conform IEC 60947-5-1, 0,55 A la 125 V c.c., Q300 conform IEC 60947-5-1, 2,87 A la 24 V c.c., Q300 conform IEC 60947-5-1
Tip semnal: Constant
Sursă de lumină: LED încorporat
Tensiune nominală de alimentare: 24...254 V c.a./c.c. Consum de energie: 2...10 mA Durată de viață: 100.000 h Caracteristici de mediu Grad de protecție: TH Temperatură ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -20…75 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Standarde: IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 Nr. 213 Certificări de produs: INERIS 04ATEX9004U
