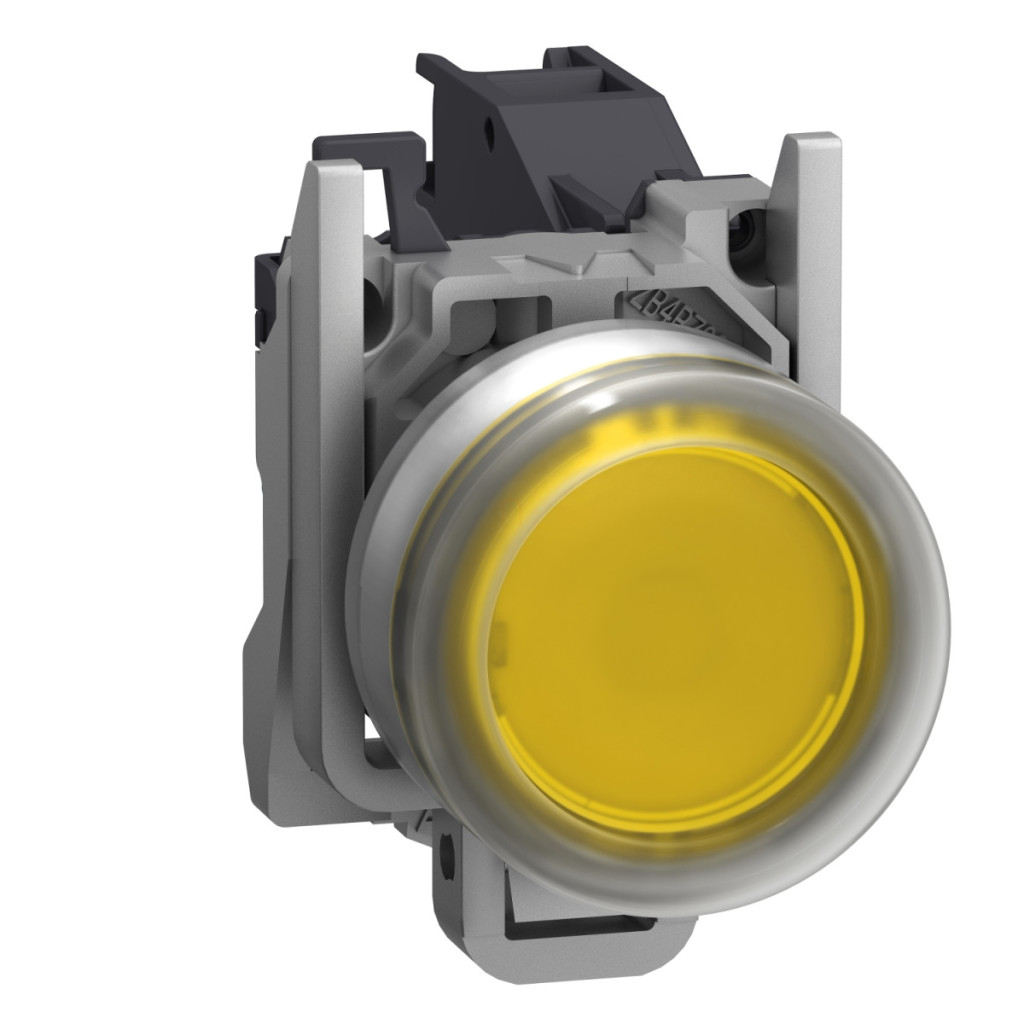

Schneider Electric XB4BP581GEX este un buton complet conceput pentru medii potențial explozive din familia de produse Harmony XB4. Acest element de control industrial de înaltă calitate este conceput special pentru zonele în care siguranța și fiabilitatea sunt esențiale. Produsul este certificat ATEX, fiind adecvat pentru utilizarea în medii periculoase cu gaze (Zona 1-2) și praf (Zona 21-22). Butonul XB4BP581GEX are o suprafață de apăsare galbenă, proeminentă, cu un capac de protecție transparent din silicon (boot). Acest design nu numai că protejează butonul, dar permite și inserarea unei etichete în buton pentru identificarea clară a funcției sale. Produsul are o placă frontală din metal cromat și un inel de fixare din Zamak, care asigură o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure medii industriale. Butonul are un principiu de funcționare cu revenire prin arc și este echipat cu 1 contact NO (normal deschis). Parametrii tehnici includ un curent termic convențional de 10 A măsurat în aer liber (conform IEC 60947-5-1), Tensiune de izolare de 415 V și diverse valori ale curentului de funcționare în funcție de tensiunea aplicată (de exemplu, 1,9 A la 380 V c.a., 6 A la 120 V c.a. sau 2,87 A la 24 V c.c.). Produsul are protecție IP66 conform IEC 60529, ceea ce asigură o rezistență excelentă la praf și apă. Intervalul său de temperatură de funcționare este între -20 °C și +75 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +70 °C. În ceea ce privește instalarea, butonul XB4BP581GEX poate fi montat într-o gaură standard cu diametrul de 22 mm, cu un diametru recomandat al găurii de 22,5 mm. Distanța minimă între punctele de montare este de 30x40 mm, iar produsul poate fi montat pe panouri cu o grosime de 1-6 mm. Adâncimea de instalare este de 58 mm, astfel încât poate fi instalat chiar și în spații mai înguste. Produsul are terminale cu șuruburi care permit conectarea cablurilor cu secțiune transversală de 2x1,5 mm² cu capete de cablu sau cabluri de 1x2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Cuplul de strângere recomandat este de 0,8-1,2 Nm. Butonul Schneider Electric XB4BP581GEX are certificate de conformitate cu o serie de standarde internaționale, inclusiv IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, precum și standardele UL și CSA. Produsul are certificarea INERIS 04ATEX9004U, care consolidează și mai mult fiabilitatea sa pentru utilizarea în atmosfere potențial explozive. Producătorul garantează 5 milioane de cicluri de funcționare, ceea ce este remarcabil în ceea ce privește durabilitatea mecanică, asigurând o funcționare fiabilă pe termen lung în aplicații industriale.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP581GEX - buton complet, Ø22, capac de protecție, 1NO, etichetă inserabilă, date tehnice galbene
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Buton complet
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22 mm
Zonă de praf: 21-22 zone
Zona gaz: 1-2 zone
Tip actuator: Revenire cu arc
Profil actuator: Galben, proeminent
Informații suplimentare despre actuator: Capac de protecție (silicon transparent) pentru inserarea etichetei
Tipul și compoziția contactului: 1 NO
Caracteristici suplimentare
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 72 mm
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm +/- 0,2 mm în conformitate cu IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm
Adâncime de instalare: 58 mm
Marcaj: Ex db eb IIC Gb
Ex tb IIIC Db
II 2 GD
Forma capului unității de semnalizare: Rotundă
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Niciuna
Cursă de acționare: 1,657 mm (punct de contact)
4,622 mm (punct de comutare)
4,452 mm (cursă completă)
Forță de acționare: 3,962 N
Durabilitate mecanică: 5.000.000 de cicluri
Conexiuni - terminale
Tip conexiune: Terminale cu șurub, capăt de cablu 2 x 1,5 mm² în conformitate cu IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m în conformitate cu IEC 60947-1
Curent termic convențional [Ith] măsurabil în aer liber: 10 A în conformitate cu IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 415 V
Curent nominal de funcționare [Ie]: 1,9 A la 380 V, c.a., A600 în conformitate cu IEC 60947-5-1
3 A la 240 V, c.a., A600 în conformitate cu IEC 60947-5-1
6 A la 120 V, c.a., A600 în conformitate cu IEC 60947-5-1
0,27 A la 250 V, c.c., Q300 conform cu IEC 60947-5-1
0,55 A la 125 V, CC, Q300 conform cu IEC 60947-5-1
2,87 A la 24 V, CC, Q300 în conformitate cu IEC 60947-5-1
Mediu
Protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -20...75 °C
Grad de protecție IP: IP66 în conformitate cu IEC 60529
Standarde și certificări
Standarde: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificări de produs: INERIS 04ATEX9004U
