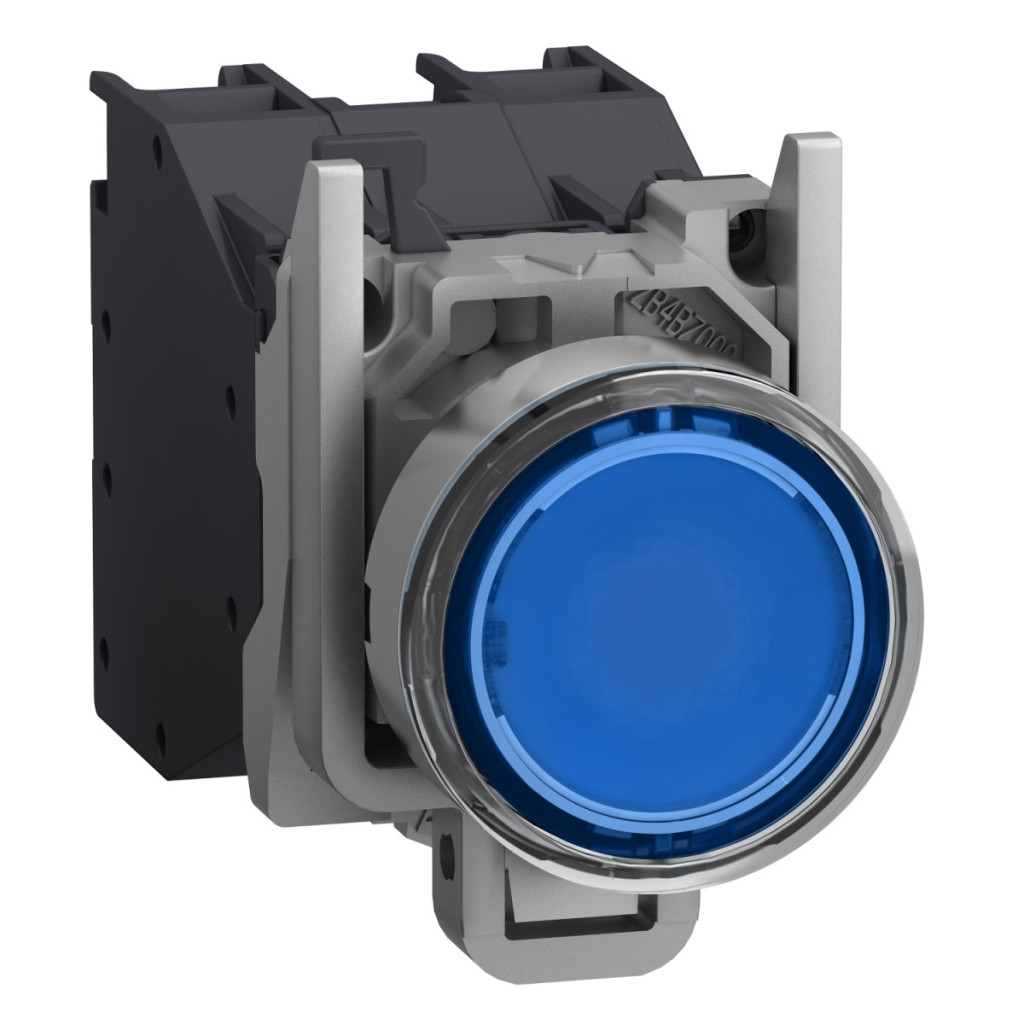

Butonul iluminat complet Schneider Electric Harmony XB4BP683BM5GEX este un element de control industrial certificat ATEX care poate fi utilizat în siguranță chiar și în medii potențial explozive. Acest buton albastru de înaltă calitate, cu diametrul de 22 mm, face parte din familia de produse Harmony XB4, care îndeplinește cele mai înalte cerințe și poate fi utilizat în mod fiabil într-o gamă largă de aplicații industriale. Domeniul principal de aplicare al produsului este mediile explozive, așa cum indică certificarea ATEX. Corpul butonului este fabricat din metal cromat, asigurând o durată lungă de viață și o rezistență excelentă la uzură. Inelul de fixare este fabricat din Zamak, care are proprietăți excelente de rezistență. Butonul este încastrat, de culoare albastră și are o funcție de revenire cu arc. Pentru confortul utilizatorului, un capac de protecție transparent din silicon oferă protecție împotriva murdăriei și a lichidelor, în timp ce gradul de protecție IP66 garantează rezistența la praf și apă chiar și în cele mai exigente medii industriale. Iluminarea este asigurată de un LED integrat cu lumină constantă, care poate funcționa în intervalul 24-254 V CA/CC și are un consum de curent extrem de redus, de numai 2-10 mA. Butonul Schneider Electric Harmony XB4BP683BM5GEX are o configurație 1NO (normal deschis) și poate fi utilizat în atmosfere potențial explozive în următoarele zone: Zona 1-2 pentru gaz și Zona 21-22 pentru praf. Marcajul său este II 2 GD, Ex tb IIIC Db, Ex db eb mb IIC Gb, ceea ce indică în mod clar designul antiexploziv al produsului. În ceea ce privește caracteristicile electrice, curentul său termic convențional în aer liber este de 10 A conform IEC 60947-5-1, iar tensiunea de izolație este de 415 V. Conexiunea se realizează cu borne cu șurub, care sunt compatibile cu cabluri cu secțiune transversală de 2 x 1,5 mm² (cu manșoane) sau cabluri cu secțiune transversală de 1 x 2,5 mm² (fără manșoane), în conformitate cu IEC 60947-1. Cuplul de strângere este de 0,8-1,2 Nm. Produsul este extrem de durabil, cu o durată de viață mecanică de 5 milioane de cicluri de comutare și o durată de viață estimată de 100.000 de ore pentru sursa de lumină. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 nr. 213 și este certificat INERIS 04ATEX9004U. Dimensiunile produsului: lățime 46,2 mm, înălțime 30 mm, adâncime 72 mm, adâncime de montare 58 mm. Diametrul orificiului necesar pentru instalare este de 22,5 mm ±0,2 mm, în conformitate cu IEC 60947-1. Intervalul de temperatură de funcționare este între -20 °C și +75 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP683BM5GEX - buton iluminat complet, Ø22, cu capac de protecție, 1NO, 24-240VAC/DC, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Buton complet iluminat
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22 mm
Cantitate minimă de comandă: 1
Zonă de praf: Zona 21 - 22
Zonă de gaz: Zona 1 - 2
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Albastru încastrat
Informații suplimentare despre actuator: Capac de protecție (silicon transparent)
Tipul și compoziția contactului: 1 NO
Accesorii
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 72 mm
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm
Adâncime de instalare: 58 mm
Marcaj: II 2 GD, Ex tb IIIC Db, Ex db eb mb IIC Gb
Forma capului indicatorului: Rotundă
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Niciuna
Cursă de funcționare: 1,657 mm (punct de activare), 4,622 mm (punct de comutare), 4,452 mm (cursă completă)
Forță de acționare: 3,962 N
Durată de viață mecanică:5.000.000 de cicluri Conexiune - terminale Tip conexiune: Terminale cu șurub, 2 x 1,5 mm² cu manșoane conform IEC 60947-1, Terminale cu șurub, 1 x 2,5 mm² fără manșoane conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 415 V
[Ie] curent nominal de funcționare: 1,9 A 380 V, AC, A600 conform IEC 60947-5-1, 3 A 240 V, AC, A600 conform IEC 60947-5-1, 6 A 120 V, AC, A600 conform IEC 60947-5-1, 0,27 A 250 V, CC, Q300 conform IEC 60947-5-1, 0,55 A 125 V, CC, Q300 conform IEC 60947-5-1, 2,87 A 24 V, CC, Q300 conform IEC 60947-5-1
Tip semnal: Permanent
Sursă de lumină: LED integrat
[Us] tensiune nominală de alimentare: 24...254 V c.a./c.c. Consum de curent: 2...10 mA
Durată de viață: 100.000 ore
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -20...75 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Standarde: IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 Nr. 213 Certificări de produs: INERIS 04ATEX9004U
