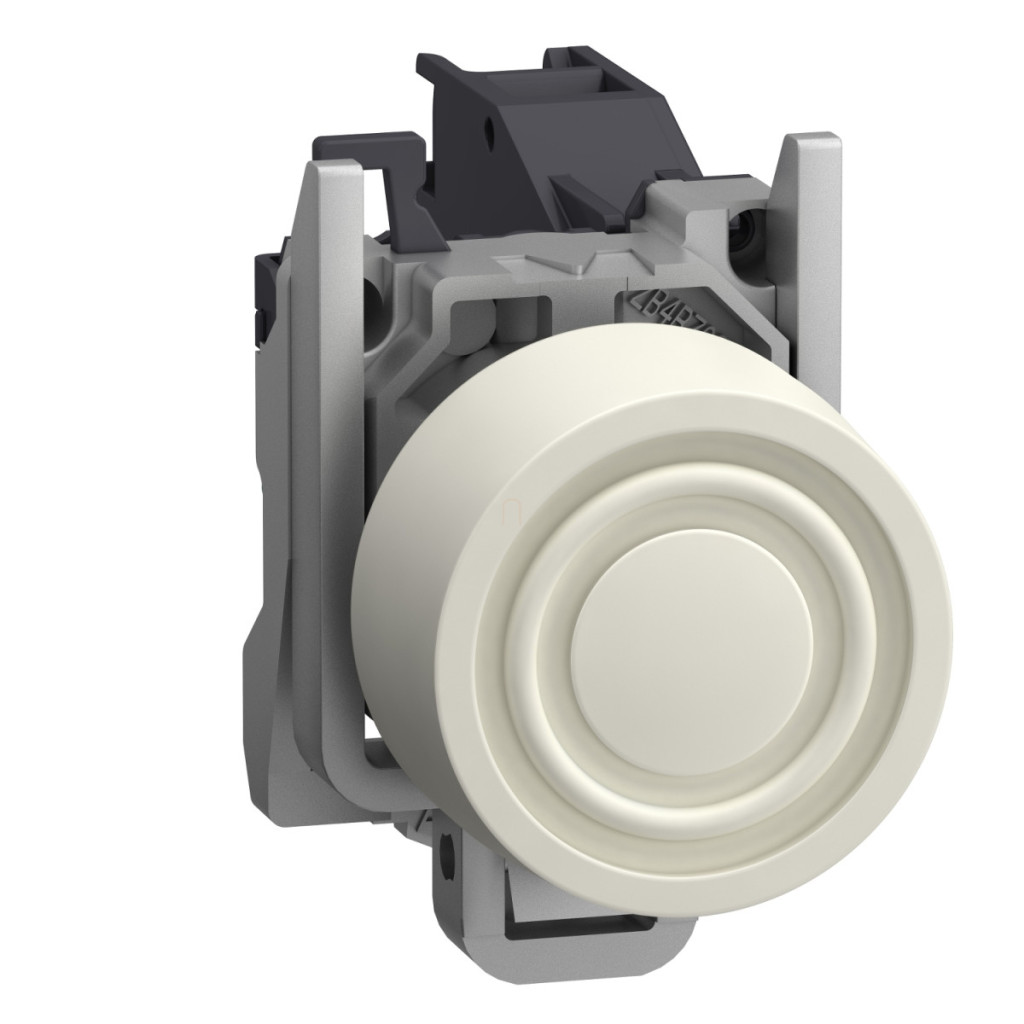

Butonul XB4BPS11GEX din gama Harmony XB4 de la Schneider Electric este un element de control industrial de înaltă calitate, conceput special pentru utilizarea în medii potențial explozive. Cu certificarea ATEX D, acest buton este alegerea perfectă pentru aplicații industriale în care trebuie îndeplinite cerințe de siguranță sporite. Butonul alb, proeminent, are un capac de protecție din silicon (cu manșon), care oferă o protecție suplimentară împotriva prafului și umezelii. Placa frontală din metal cromat și inelul de montare din Zamak conferă produsului durabilitate și un aspect profesional. Diametrul de montare de 22 mm este un standard industrial, ceea ce îl face ușor de integrat în majoritatea panourilor de control. Butonul XB4BPS11GEX are un contact 1NO (un singur contact normal deschis), ceea ce îl face potrivit pentru funcții de comutare de bază. Clasa de protecție IP66 asigură că comutatorul este complet protejat împotriva prafului și a jeturilor puternice de apă, făcându-l alegerea ideală pentru condiții de mediu dificile. Adecvarea sa pentru utilizarea în atmosfere potențial explozive este garantată de marcajele Ex tb IIIC Db, Ex db eb IIC Gb și II 2 GD, care indică faptul că produsul poate fi utilizat în zonele cu praf 21-22 și zonele cu gaz 1-2. Printre specificațiile tehnice se remarcă în special durata de viață mecanică de 5 milioane de cicluri de funcționare, fluxul de căldură convențional în aer liber de 10 A și tensiunea nominală de izolație de 415 V. Butonul XB4BPS11GEX are un mod de funcționare cu revenire prin arc, ceea ce înseamnă că revine automat la poziția normală atunci când este eliberat. Forța de acționare este de 3,962 N, cursa de acționare variază de la 1,657 mm (punctul de activare) la 4,622 mm (punctul de comutare), iar cursa totală este de 4,452 mm. Butonul este conectat cu terminale cu șurub, care pot fi utilizate cu capete de cablu de 2 x 1,5 mm² sau fără capete de cablu de 1 x 2,5 mm², în conformitate cu IEC 60947-1. Cuplul de strângere trebuie să fie între 0,8 și 1,2 Nm. Intervalul de temperatură de funcționare al produsului este între -20 °C și +75 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Butonul Schneider Electric XB4BPS11GEX este conform cu mai multe standarde internaționale, inclusiv IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009 și este certificat INERIS 04ATEX9004U.
Schneider Electric Harmony XB4 - ATEX DG - XB4BPS11GEX - buton complet, Ø22, capac de protecție încorporat, 1NO, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton complet
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de montare: Zamak
Diametru de montare: 22 mm
Vândut ca unități indivizibile: 1
Zona de praf: Zonele 21-22
Zona de gaz: Zonele 1-2
Tip actuator: Revenire cu arc
Profil actuator: Alb, proeminent
Informații suplimentare despre actuator: Capac de protecție (silicon colorat)
Tip și compoziție contact: 1 NO
Date suplimentare
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 72 mm
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1…6 mm
Adâncime de instalare: 58 mm
Marcaje: Ex tb IIIC Db, Ex db eb IIC Gb, II 2 GD
Forma capului unității de semnalizare: Rotundă
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Niciuna
Cursă de acționare: 1,657 mm (punct de activare), 4,622 mm (punct de comutare), 4,452 mm (cursă completă)
Forță de acționare: 3,962 N
Durată de viață mecanică: 5.000.000 de cicluri Conexiuni - terminale Terminale cu șurub, papuci de cablu 2 x 1,5 mm² conform IEC 60947-1 Terminale cu șurub, 1 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Fluxul de căldură convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 415 V
Curent nominal de funcționare: 1,9 A la 380 V, c.a., A600 conform IEC 60947-5-1
Curent nominal de funcționare: 3 A la 240 V, CA, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 6 A la 120 V, CA, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,27 A la 250 V, c.c., Q300 conform IEC 60947-5-1
Curent nominal de funcționare: 0,55 A la 125 V, c.c., Q300 conform IEC 60947-5-1
Curent nominal de funcționare: 2,87 A la 24 V, c.c., Q300 conform IEC 60947-5-1
Mediu
Protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -20…75 °C
Grad de protecție IP: IP66 conform IEC 60529
Standarde și certificări
Standarde: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-1, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 Nr. 213 Certificări de produs: INERIS 04ATEX9004U
