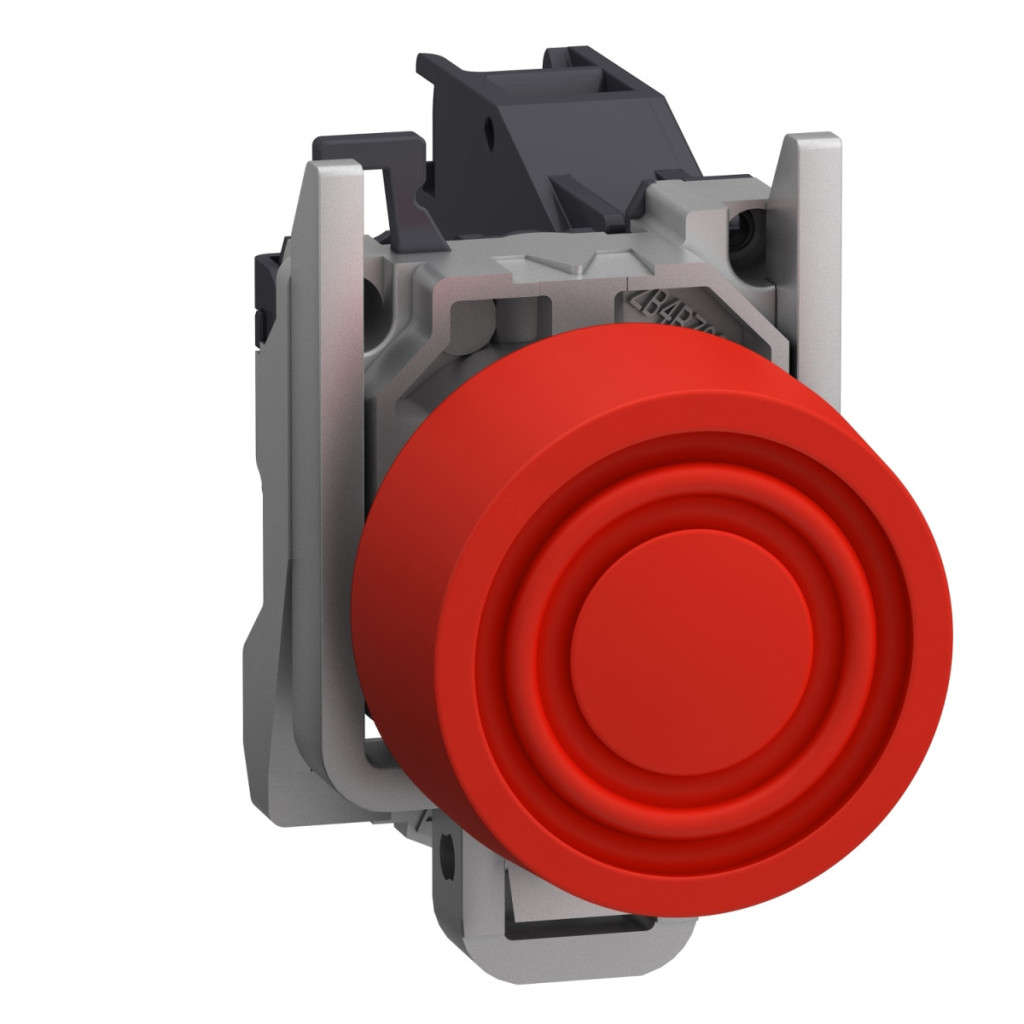

Schneider Electric Harmony XB4BPS42GEX este un buton complet care poate fi utilizat în siguranță în atmosfere potențial explozive și face parte din familia de produse Harmony XB4. Acest buton special conceput este destinat în mod specific aplicațiilor industriale în care pot fi prezente gaze explozive sau praf, fiind ideal pentru uzine chimice, rafinării de petrol sau alte zone periculoase. Modelul XB4BPS42GEX are un buton roșu, în relief, înconjurat de un capac de protecție din silicon colorat (boot) care oferă o protecție suplimentară împotriva murdăriei și umezelii. Produsul are protecție IP66 conform IEC 60529, ceea ce îl face complet rezistent la praf și jeturi de apă. Butonul are un mecanism de revenire cu arc și este echipat cu un contact 1 NC (normal închis). Capul butonului este rotund, iar designul său special asigură o deschidere pozitivă, ceea ce este deosebit de important în aplicațiile de siguranță. Adecvarea produsului pentru utilizarea în atmosfere potențial explozive este garantată de diverse certificări și marcaje: Ex tb IIIC Db (pentru medii cu risc de explozie de praf), Ex db eb IIC Gb (pentru medii cu risc de explozie de gaze) și marcajul II 2 GD. Butonul poate fi utilizat în zonele 1 și 2 pentru gaze și în zonele 21 și 22 pentru praf. Produsul este certificat INERIS 04ATEX9004U și respectă mai multe standarde internaționale de protecție împotriva exploziilor, inclusiv seria IEC 60079 și reglementările UL și CSA. Butonul Schneider Electric XB4BPS42GEX se instalează într-o gaură cu diametrul de 22,5 mm (dimensiunea recomandată este de 22,5 mm, dar este acceptabilă și dimensiunea de 22,3 mm +0,4 / 0 mm). Instalarea este simplă, iar panoul de montare poate avea o grosime de 1-6 mm. Dimensiunile produsului sunt: 46,2 mm lățime, 30 mm înălțime și 72 mm adâncime, cu o adâncime de instalare de 58 mm. Conectarea se face cu borne cu șurub, care permit conectarea a 2 fire cu secțiune transversală de 1,5 mm² cu capete de cablu sau 1 fir de 2,5 mm² fără capete de cablu. Cuplul de strângere recomandat este de 0,8-1,2 N·m. Produsul are, de asemenea, parametri electrici remarcabili: curent termic convențional de 10 A măsurat în aer liber, tensiune nominală de izolație de 415 V și diverse valori ale curentului de funcționare la diferite niveluri de tensiune, atât în aplicații de curent alternativ, cât și de curent continuu (de exemplu, 1,9 A la 380 V c.a., 3 A la 240 V c.a., 6 A la 120 V c.a. în categoria A600). Butonul are o durată de viață mecanică extrem de ridicată, de 5 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în cele mai dure medii industriale. Intervalul de temperatură de funcționare este între -20 °C și +75 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Forța necesară pentru acționarea produsului este de 2,873 N, iar deplasarea are o lungime totală de 4,424 mm (1,688 mm până la punctul de comutare, 3,271 mm până la punctul de schimbare a stării).
Schneider Electric Harmony XB4 - ATEX DG - XB4BPS42GEX - buton complet, Ø22, capac de protecție încorporat, 1NC, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton complet
Denumire scurtă: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22 mm
Zonă de praf: Zonele 21 și 22
Zonă de gaz: Zonele 1 și 2
Tip de funcționare: Revenire cu arc
Profil de funcționare: Roșu, ridicat
Informații suplimentare privind funcționarea: Capac de protecție (silicon colorat)
Tipul și compoziția contactului: 1 NC
Dimensiuni
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 72 mm
Date de montare
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1…6 mm
Adâncime de instalare: 58 mm
Marcaje și certificări
Marcaje: Ex tb IIIC Db
Ex db eb IIC Gb
II 2 GD
Forma capului indicatorului: Rotundă
Date de funcționare
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Cursă de funcționare: 1.688 mm (punct de comutare)
3.271 mm (punct de schimbare)
4.424 mm (cursă completă)
Forță de funcționare: 2.873 N
Durată de viață mecanică: 5.000.000 de cicluri Conexiuni Conexiuni - terminale: Terminale cu șurub, papuci de cablu 2 x 1,5 mm² conform IEC 60947-1 Terminale cu șurub, 1 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Caracteristici electrice
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 415 V
[Ie] curent nominal de funcționare: 1,9 A la 380 V c.a., A600 conform IEC 60947-5-1
3 A la 240 V c.a., A600 conform IEC 60947-5-1
6 A la 120 V c.a., A600 conform IEC 60947-5-1
0,27 A la 250 V c.c., Q300 conform IEC 60947-5-1
0,55 A la 125 V c.c., Q300 conform IEC 60947-5-1
2,87 A la 24 V c.c., Q300 conform IEC 60947-5-1
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -20…75 °C
Grad de protecție IP: IP66 conform IEC 60529
Standarde
Standarde: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificări de produs: INERIS 04ATEX9004U
