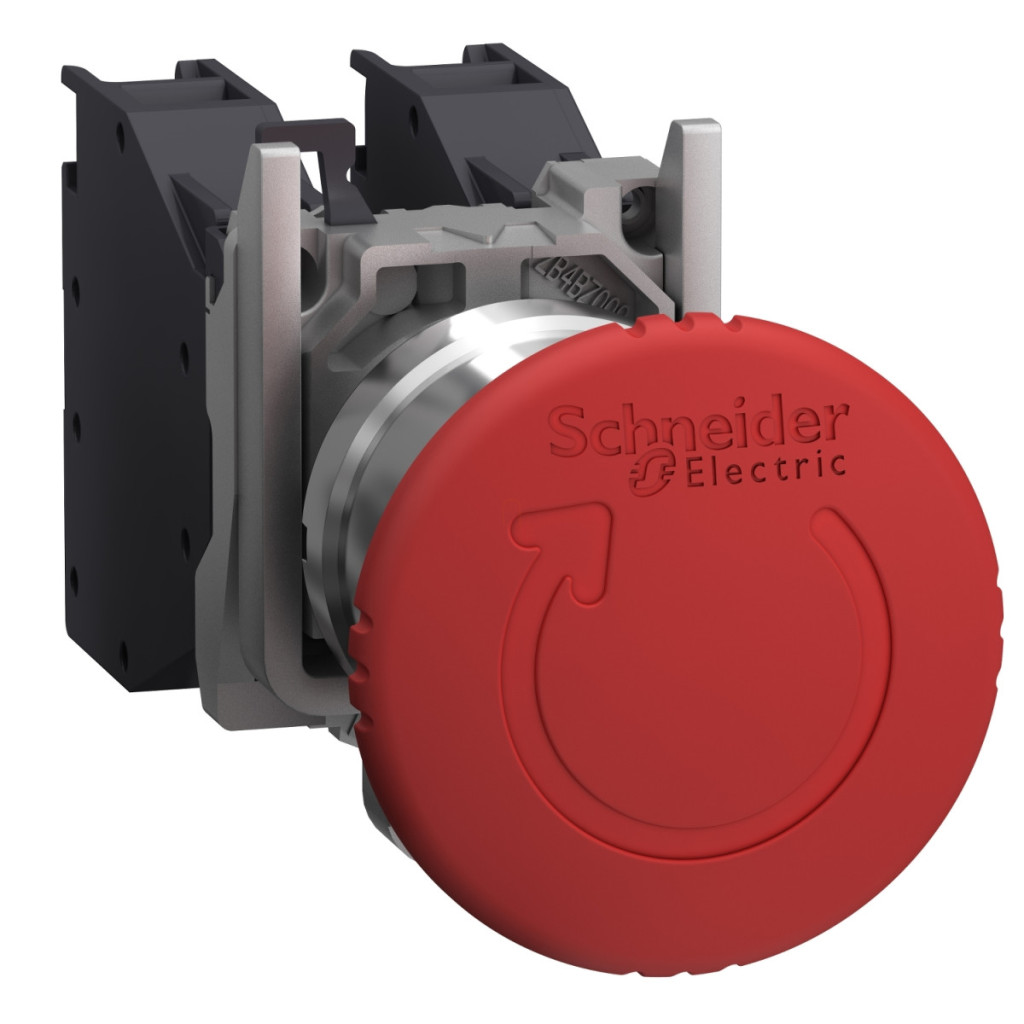

Schneider Electric Harmony XB4BS8445GEX este un buton complet de oprire de urgență conceput pentru medii potențial explozive, oferind siguranță și fiabilitate maxime pentru aplicații industriale. Acest buton de oprire de urgență de tip TURN TO RELEASE are un cap de acționare roșu, în formă de ciupercă, cu un diametru de 40 mm, fiind ușor de văzut și de acționat în caz de urgență. Modelul XB4BS8445GEX face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru calitatea sa pe piața dispozitivelor de control industrial. Butonul este fabricat cu o placă frontală din metal cromat și un inel de fixare din Zamak, asigurând durabilitate și rezistență chiar și în medii industriale dure. Butonul se potrivește într-un orificiu de montare standard de 22 mm, poate fi montat pe panouri cu o grosime de 1-6 mm și are o adâncime de instalare de 58 mm, fiind ușor de instalat în diverse panouri de control și dulapuri de comutare. Distanța dintre punctele de montare trebuie să fie de cel puțin 30 x 40 mm pentru o instalare corectă. Acest buton de oprire de urgență este special conceput pentru utilizarea în medii potențial explozive, conform certificării Ex tb IIIC Db, Ex db eb IIC Gb și II 2 GD. Poate fi utilizat atât în zone cu gaze (Zona 1-2), cât și în zone cu praf (Zona 21-22). Produsul are un grad de protecție IP65 conform IEC 60529, care oferă protecție completă împotriva prafului și a jeturilor puternice de apă. Comutatorul de oprire de urgență XB4BS8445GEX necesită o rotire pentru a fi eliberat, ceea ce împiedică resetarea accidentală, sporind astfel siguranța. Comutatorul are o blocare mecanică și o acțiune de declanșare. XB4BS8445GEX vine cu o configurație de contact 1 NO + 1 NC, care îndeplinește cerințele majorității aplicațiilor industriale. Contactele sunt de tip cu rupere lentă și au deschidere pozitivă în conformitate cu anexa K la IEC 60947-5-1. Acest lucru asigură deschiderea fiabilă a contactelor chiar și în cazul sudării, ceea ce este esențial pentru siguranță. Dispozitivul are o durată de viață mecanică remarcabilă de 5.000.000 de cicluri, garantând o funcționare fiabilă pe termen lung. Conexiunea se realizează cu borne cu șurub, care permit conectarea a 2 fire de 1,5 mm² cu manșoane sau a 1 fir de 2,5 mm² fără manșoane. Cuplul de strângere recomandat este de 0,8-1,2 Nm, conform IEC 60947-1. XB4BS8445GEX are parametri electrici remarcabili: curent termic convențional în aer liber de 10 A, tensiune nominală de izolație de 415 V și diverse curenți nominali de funcționare: 1,9 A la 380 V c.a., 3 A la 240 V c.a., 6 A la 120 V c.a. (conform categoriei A600) și 0,27 A la 250 V c.c., 0,55 A la 125 V c.c., 2,87 A la 24 V c.c. (conform categoriei Q300) în conformitate cu standardul IEC 60947-5-1. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -20 °C la +65 °C și are un interval de temperatură de depozitare de la -40 °C la +70 °C. Comutatorul de oprire de urgență XB4BS8445GEX este conform cu mai multe standarde internaționale, inclusiv IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009 și standardele relevante UL, ANSI/ISA și CSA. Produsul este certificat INERIS 04ATEX9004U, ceea ce confirmă adecvarea sa pentru utilizarea în atmosfere potențial explozive.
Schneider Electric Harmony XB4 - ATEX DG - XB4BS8445GEX - comutator de urgență complet. Cap de 40 mm, Ø22, 1NO+1NC, eliberare prin rotație, roșu Date tehnice
Date de bază
Familia de produse: Harmony XB4
Tipul produsului: Buton complet de oprire de urgență
Denumirea scurtă a dispozitivului: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22 mm
Unitate indivizibilă: 1
Zonă: Zona 21 - 22
Zona de gaze: Zona 1 - 2
Tip de funcționare: Acționare cu buton și blocare mecanică
Resetare: Rotiți pentru a elibera
Profil de funcționare: Ciupercă roșie Ø 40 mm
Tipul și compoziția contactelor: 1 NO + 1 NC
Dimensiuni și date suplimentare
Lățime: 46,2 mm Înălțime: 30 mm Adâncime: 119,5 mm Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm (conform IEC 60947-1) Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1…6 mm
Adâncime de instalare: 58 mm
Marcaje: Ex tb IIIC Db, Ex db eb IIC Gb, II 2 GD
Forma capului indicatorului: Rotundă
Funcționare contact: Întrerupere lentă
Utilizare contact: Deschidere pozitivă standard: Conform IEC 60947-5-1 Anexa K Durată de viață mecanică: 5.000.000 de cicluri Conexiuni - terminale: Terminale cu șurub, 2 x 1,5 mm² cu manșoane (conform IEC 60947-1), Terminale cu șurub, 1 x 1,5 mm² cu manșoane (conform IEC 60947-1) Terminale cu șurub, 2 x 1,5 mm² cu manșoane (conform IEC 60947-1), Terminale cu șurub, 1 x 2,5 mm² fără manșoane (conform IEC 60947-1)
Cuplu de strângere: 0,8…1,2 N.m (conform IEC 60947-1)
Date electrice
Curent termic convențional în aer liber: 10 A (conform IEC 60947-5-1)
Tensiune nominală de izolație: 415 V
Curent nominal de funcționare: 1.9 A la 380 V, c.a., A600 (conform IEC 60947-5-1), 3 A la 240 V, c.a., A600 (conform IEC 60947-5-1), 6 A la 120 V, c.a., A600 (conform IEC 60947-5-1), 0,27 A la 250 V, c.c., Q300 (conform IEC 60947-5-1), 0,55 A la 125 V, c.c., Q300 (conform IEC 60947-5-1), 2,87 A la 24 V, curent continuu, Q300 (conform IEC 60947-5-1)
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -20…65 °C
Grad de protecție IP: IP65 (conform IEC 60529)
Standarde și certificări
Standarde: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-1, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 Nr. 213 Certificări de produs: INERIS 04ATEX9004U
