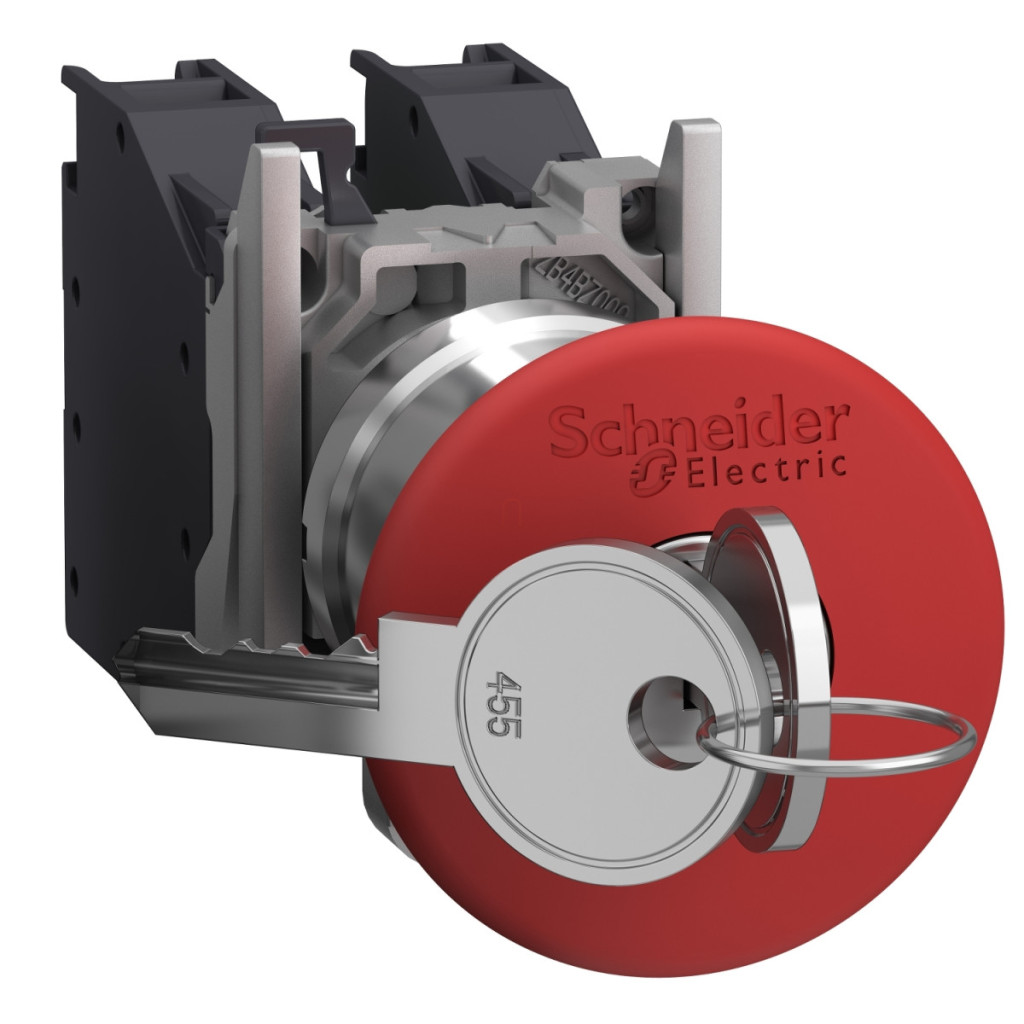

Oferim butonul de oprire de urgență complet Schneider Electric Harmony XB4BS9445GEX, special conceput pentru utilizarea în atmosfere potențial explozive. Acest buton de oprire de urgență de calitate superioară face parte din familia de produse Harmony XB4 și, datorită designului său special, respectă chiar și cele mai stricte reglementări privind protecția împotriva exploziilor. Una dintre cele mai importante caracteristici ale acestui produs este adecvarea sa pentru utilizarea în medii potențial explozive. Poate fi utilizat în zonele cu gaze din Zona 1-2 și în zonele cu praf din Zona 21-22, conform certificării Ex db eb IIC Gb și Ex tb IIIC Db. Butonul de oprire de urgență are protecție IP65 conform IEC 60529, fiind complet protejat împotriva prafului și jeturilor de apă, ceea ce îi sporește și mai mult fiabilitatea chiar și în condiții de mediu extreme. Comutatorul de urgență Schneider Electric XB4BS9445GEX are un buton roșu cu diametrul de 40 mm, care asigură vizibilitate și manevrabilitate ușoară în caz de urgență. Produsul funcționează cu eliberare imediată urmată de blocare mecanică, iar pentru resetare este necesară o cheie 455, care poate fi scoasă numai în poziția centrală. Această caracteristică de siguranță previne resetarea accidentală și asigură că numai personalul autorizat poate restabili funcționarea normală. Butonul de oprire de urgență are 1 contact NO (normal deschis) și 1 contact NC (normal închis), ceea ce asigură versatilitatea utilizării. Contactele sunt cu rupere lentă și au deschidere pozitivă în conformitate cu anexa K la IEC 60947-5-1, ceea ce sporește și mai mult nivelul de siguranță. Comutatorul are o durată de viață mecanică de 5.000.000 de cicluri de comutare, asigurând o durabilitate excepțională chiar și în condiții de utilizare intensivă. Produsul are un curent termic convențional (Ith) de 10 A în aer liber, conform IEC 60947-5-1, și o tensiune nominală de izolație de 415 V. Parametrii tehnici ai comutatorului de urgență Schneider Electric XB4BS9445GEX includ conexiuni cu borne cu șurub, care pot fi realizate cu fire de 2 x 1,5 mm² cu secțiune de cablu sau cu un fir de 1 x 2,5 mm² fără secțiune de cablu, în conformitate cu standardul IEC 60947-1. Cuplul de strângere recomandat este de 0,8-1,2 Nm. Curentul de funcționare (Ie) al produsului este specificat cu mai multe valori: 1,9 A la 380 V c.a., 3 A la 240 V c.a., 6 A la 120 V c.a. (categoria A600) și pentru sarcini c.c. 0,27 A la 250 V, 0,55 A la 125 V și 2,87 A la 24 V (categoria Q300). Diametrul de montare este de 22 mm, iar produsul poate fi instalat cu ușurință într-o gaură cu diametrul de 22,5 mm (cu o toleranță de ±0,2 mm), în conformitate cu standardul IEC 60947-1. Adâncimea de montare este de 58 mm, ceea ce permite un design compact. Grosimea panoului poate fi între 1 și 6 mm, iar distanța dintre centrele de montare este de cel puțin 30 x 40 mm. Dimensiunile comutatorului de urgență sunt: lățime 46,2 mm, înălțime 30 mm, adâncime 119,5 mm. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +65 °C, iar intervalul de temperatură de depozitare este cuprins între -40 °C și +70 °C.
Schneider Electric Harmony XB4 - ATEX DG - XB4BS9445GEX - comutator de urgență complet cu cap de 40 mm, Ø22, 1NO+1NC, 455 cheie, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Buton complet de oprire de urgență
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22 mm
Zonă de praf: Zona 21 - 22
Zonă de gaz: Zona 1 - 2
Tip acționare: Acționare prin eliberare și blocare mecanică
Resetare: Eliberare cu cheie
Profil acționare: Ciupercă roșie Ø 40 mm
Număr cheie: 455
Tip și compoziție contact: 1 NO + 1 NC
Caracteristici suplimentare
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 119,5 mm
Montare dispozitiv: Gaură de montare - diametru: 22,5 mm +/- 0,2 mm în conformitate cu IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm
Adâncime de instalare: 58 mm
Marcaj: II 2 GD
Ex tb IIIC Db
Ex db eb IIC Gb
Forma capului indicatorului: Rotundă
Poziția de extragere a cheii: Centru
Funcționare contact: Întrerupere lentă
Utilizare contact: Normală
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Durată de viață mecanică: 5.000.000 de cicluri
Conexiuni și terminale
Terminale cu șurub, 2 x papuci de cablu de 1,5 mm² în conformitate cu IEC 60947-1
Terminale cu șurub, 1 x papuci de cablu de 2,5 mm² în conformitate cu IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m în conformitate cu IEC 60947-1
Curent termic convențional în aer liber: 10 A în conformitate cu IEC 60947-5-1
Tensiune nominală de izolație: 415 V
Curent nominal de funcționare: 1,9 A 380 V, c.a., A600 în conformitate cu IEC 60947-5-1
3 A 240 V, c.a., A600 în conformitate cu IEC 60947-5-1
6 A 120 V, AC, A600 conform IEC 60947-5-1
0,27 A 250 V, DC, Q300 conform IEC 60947-5-1
0,55 A 125 V, c.c., Q300 în conformitate cu IEC 60947-5-1
2,87 A 24 V, c.c., Q300 în conformitate cu IEC 60947-5-1
Mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -20...65 °C
Grad de protecție IP: IP65 în conformitate cu IEC 60529
Standarde
IEC 60079-0:2009 EN/IEC 60079-1:2009 IEC 60079-7:2009 IEC 60079-31:2009 UL 60079-0p>
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificări de produs
INERIS 04ATEX9004U
