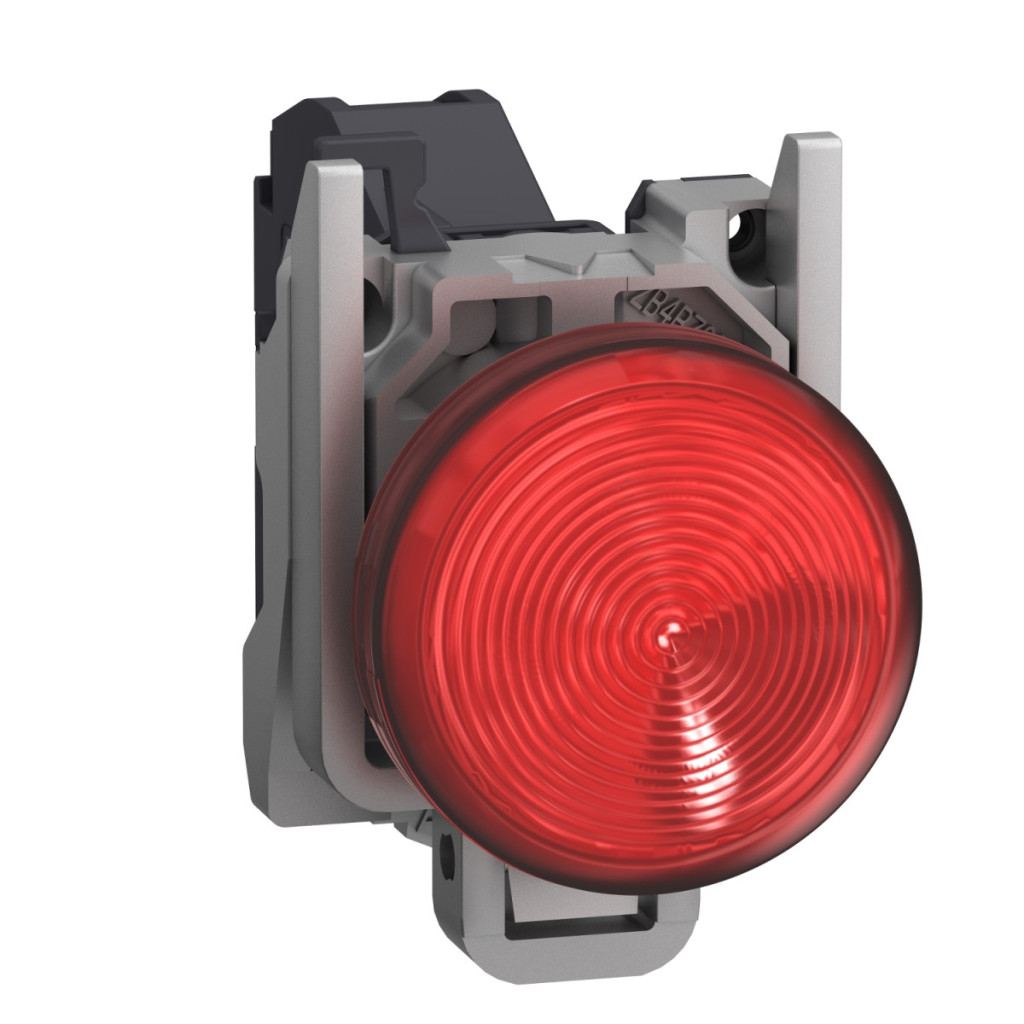

XB4BVBM4GEX, parte a seriei Harmony XB4 de la Schneider Electric, este un indicator luminos LED complet, cu certificare specială ATEX, conceput pentru utilizare în medii potențial explozive. Acest indicator luminos este alegerea perfectă pentru aplicații industriale în care siguranța și fiabilitatea sunt esențiale, în special în zone periculoase. Indicatorul luminos XB4BVBM4GEX are o lentilă roșie, netedă, care funcționează cu un LED alb integrat, făcând semnalul luminos roșu ușor vizibil de la distanță. Produsul oferă o flexibilitate remarcabilă în ceea ce privește alimentarea cu energie, deoarece poate funcționa într-un interval larg de tensiune de 24-254 V CA/CC. Această caracteristică facilitează foarte mult instalarea sa în diverse sisteme electrice. LED-ul integrat are o durată de viață extrem de lungă, de 100.000 de ore, ceea ce reduce la minimum cerințele de întreținere și frecvența de înlocuire. Indicatorul luminos este certificat ATEX, ceea ce confirmă adecvarea sa pentru utilizarea în medii explozive cu gaze din zona 1-2 și cu praf din zona 21-22. Marcajele produsului includ II 2 GD, Ex tb IIIC Db și Ex eb mb IIC Gb, care definesc cu precizie domeniul de aplicare. De asemenea, merită menționat designul său mecanic: este fabricat cu o placă frontală din metal cromat și un colier de montare Zamak, care asigură durabilitate și un aspect premium. Se montează utilizând un diametru standard al orificiului de 22 mm, care respectă standardul IEC 60947-1. Dimensiunile produsului sunt: 46,2 mm lățime, 30 mm înălțime și 69 mm adâncime, cu o adâncime de instalare de 58 mm. Diametrul recomandat al orificiului necesar pentru montare este de 22,5 mm +/- 0,2 mm, grosimea panoului poate fi de 1-6 mm, iar distanța dintre centrele de montare trebuie să fie de cel puțin 30 x 40 mm. Conectarea se realizează cu borne cu șurub, care pot fi utilizate cu cabluri de 2 x 1,5 mm² cu capete de cablu sau cabluri de 1 x 2,5 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Cuplul de strângere este de 0,8-1,2 N.m. Produsul are un grad de protecție IP65 conform IEC 60529, care oferă protecție completă împotriva pătrunderii prafului și protejează, de asemenea, împotriva jeturilor de apă. Intervalul de temperatură de funcționare este între -20 °C și +75 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. XB4BVBM4GEX este un tip stabil, adică funcționează cu emisie continuă de lumină. Este de categoria I conform IEC 60536 pentru protecție la supratensiune. Produsul este conform cu mai multe standarde internaționale, inclusiv seria IEC 60079, și este, de asemenea, certificat INERIS 04ATEX9003U.
Harmony XB4 - ATEX DG - XB4BVBM4GEX - lampă de semnalizare LED completă, Ø22, 24-240 V c.a./c.c., roșie date tehnice
Caracteristici de bază
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Lampă indicatoare completă
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul colierului de montare: Zamak
Diametru de montare: 22 mm
Zonă de praf: Zona 21 - 22
Zonă de gaz: Zona 1 - 2
Informații suplimentare de control: Cu lentilă plană
Caracteristici suplimentare
Lățime: 46,2 mm
Înălțime: 30 mm
Adâncime: 69 mm
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1...6 mm
Adâncime de instalare: 58 mm
Marcaj: II 2 GD
Ex tb IIIC Db
Ex eb mb IIC Gb
Forma capului unității de semnalizare: Rotundă
Culoarea capacului/elementului de control sau a lentilei: Roșu
Conexiuni - terminale:Terminal cu șurub, capăt de cablu 2 x 1,5 mm² conform IEC 60947-1 Terminal cu șurub, 1 x 2,5 mm² fără capăt de cablu conform IEC 60947-1 Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Tip semnal: Continuu
Sursă de lumină: LED integrat
Culoare sursă de lumină: Alb
Tensiune nominală de alimentare: 24...254 V c.a./c.c.
Durată de viață: 100.000 ore
Mediu
Grad de protecție: TH
Temperatura aerului ambiant de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -20...75 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP65 conform IEC 60529
Standarde: IEC 60079-0:2009
IEC 60079-7:2009
EN/IEC 60079-18:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-18
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 Nr. 213
Certificări de produs: INERIS 04ATEX9003U
