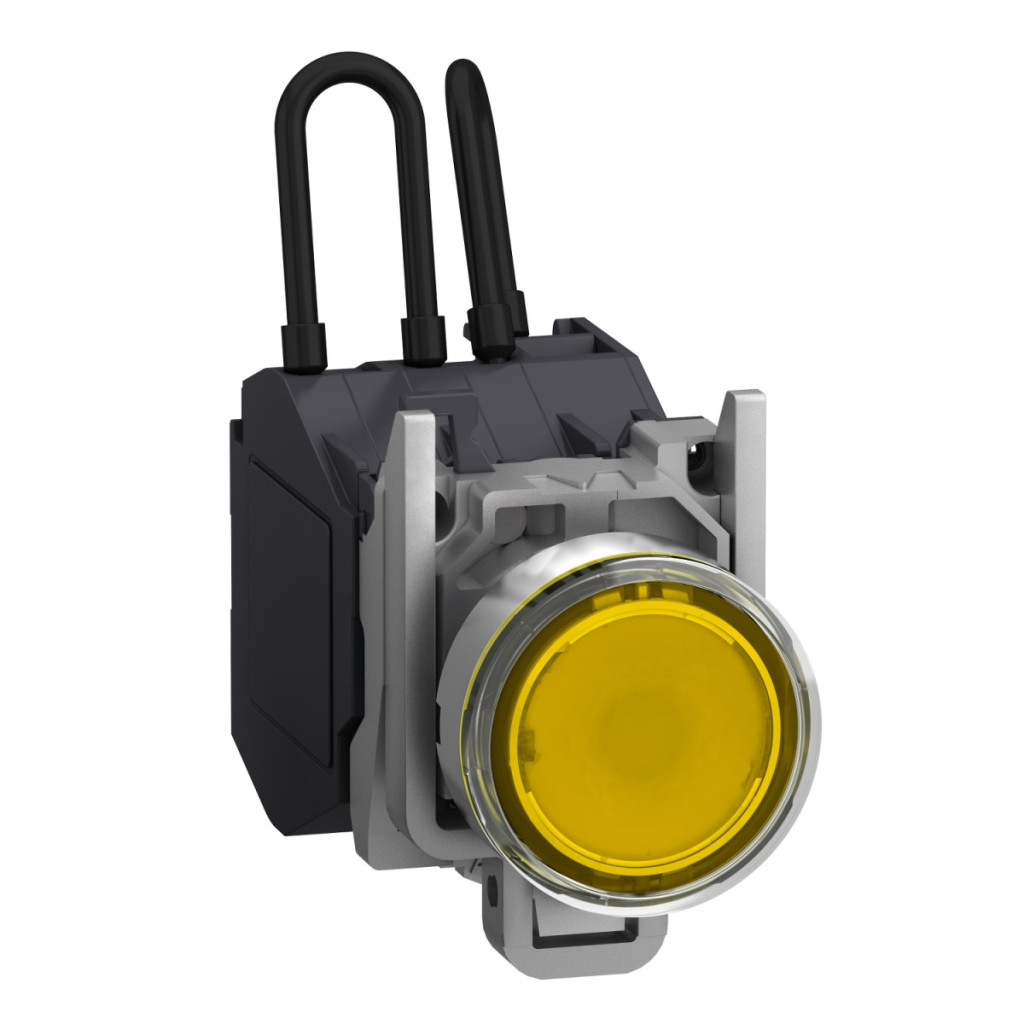

Lampa de testare LED cu buton complet Schneider Electric Harmony XB4 - ATEX DG - XB4BW25BM5GEX este un indicator luminos de înaltă calitate pentru medii industriale, care este perfect adecvat și pentru utilizarea în atmosfere potențial explozive. Acest produs face parte din familia de produse Harmony XB4, cunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa. Caracteristica specială a lămpii de testare XB4BW25BM5GEX este că are certificare ATEX, ceea ce o face potrivită pentru utilizarea în medii cu praf potențial exploziv (zonele 21-22) și gaz (zonele 1-2). Produsul este o lampă pilot de testare prin apăsare care poate fi montată într-un orificiu standard de 22 mm, fiind compatibilă cu majoritatea tablourilor de distribuție și panourilor de control industriale. Produsul are o placă frontală din metal cromat și un indicator luminos portocaliu protejat de un strat transparent de silicon. Datorită tehnologiei LED integrate, are o durată de viață extrem de lungă, de 100.000 de ore, ceea ce reduce semnificativ cerințele și costurile de întreținere în comparație cu soluțiile tradiționale cu incandescență. Din punct de vedere tehnic, produsul este extrem de versatil: funcționează într-un interval de tensiune de alimentare de 24-254 V c.a./c.c., fiind astfel potrivit pentru utilizare în aproape orice mediu industrial. Lampa indicatoare consumă doar 2-10 mA, asigurând o funcționare eficientă din punct de vedere energetic. Produsul are protecție IP66, ceea ce înseamnă că este complet protejat împotriva prafului și jeturilor de apă, astfel încât funcționează în mod fiabil chiar și în cele mai dure medii. Lampa pilot are 1 contact NO (normal deschis) care poate suporta până la 10 A de curent termic convențional în aer liber, în conformitate cu IEC 60947-5-1. Tensiunea nominală de izolare este de 415 V, asigurând o funcționare sigură în medii industriale. Lampa de testare Schneider Electric XB4BW25BM5GEX este recomandată în special pentru aplicații industriale în care se aplică cerințe de siguranță sporite, cum ar fi fabricile petrochimice, rafinăriile, minele sau orice alt mediu potențial exploziv. Produsul este conform cu standardele internaționale (IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 Nr. 213) și certificarea INERIS 04ATEX9004U garantează o funcționare sigură. Instalarea este simplă: produsul poate fi montat într-o gaură cu diametrul de 22,5 mm și este fixat cu borne cu șurub care pot fi utilizate cu cabluri de 2x1,5 mm² (cu capete de cablu) sau cabluri de 1x2,5 mm² (fără capete de cablu) în conformitate cu IEC 60947-1.
Schneider Electric Harmony XB4 - ATEX DG - XB4BW25BM5GEX - Date tehnice complete privind lampa de testare cu LED și buton apăsat
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului: Lampa de testare cu buton
Denumirea scurtă a produsului: XB4
Material panou frontal: Metal cromat
Date suplimentare
Material inel de montare: Zamak
Diametru de instalare: 22 mm
Înălțime: 30 mm
Lățime: 46,2 mm
Adâncime: 72 mm
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1-6 mm
Adâncime de instalare: 58 mm
Marcaje: II 2 GD, Ex tb IIIC Db, Ex db eb mb IIC Gb
Forma capului indicatorului: Rotundă
Culoarea lentilei: Portocaliu
Informații suplimentare:Cu manșon (silicon transparent) Tipul și compoziția contactului: 1 NO Funcționarea contactului: Întrerupere lentă Cursa de funcționare: 1,657 mm (punct de comutare), 4,622 mm (schimbare de stare) Întrerupere lentă
Cursă de acționare: 1,657 mm (punct de comutare), 4,622 mm (punct de schimbare a stării), 4,452 mm (cursă completă)
Forță de acționare: 3,962 N
Durată de viață mecanică: 5.000.000 de cicluri
Conexiuni - terminale: Terminal cu șurub, capăt de cablu 2 x 1,5 mm² conform IEC 60947-1, Terminal cu șurub, 1 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8-1,2 N·m conform IEC 60947-1
Tensiune nominală de izolare [Ui]: 415 V
Răcire convențională cu aer liber [Ith]: 10 A conform IEC 60947-5-1
Curent nominal de funcționare [Ie]: 1,9 A conform 380 V, CA, A600; 3 A la 240 V, c.a., conform A600; 6 A la 120 V, c.a., conform A600; 0,27 A la 250 V, c.c., conform Q300; 0,55 A la 125 V, c.c., conform Q300; 2,87 A la 24 V, c.c., conform Q300
Tip semnal: Continuu
Sursă de lumină: LED integrat
Tensiune nominală de alimentare [Us]: 24-254 V c.a./c.c.
Consum de curent: 2-10 mA
Durată de viață: 100.000 ore
Condiții de mediu
Clasă de protecție: TH
Temperatură de depozitare: -40...+70 °C
Temperatură de funcționare: -20...+75 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Standarde: IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 Nr. 213 Certificări de produs: INERIS 04ATEX9004U Zona cu praf: zona 21 - 22 Zona cu gaze: zona 1 - 2
