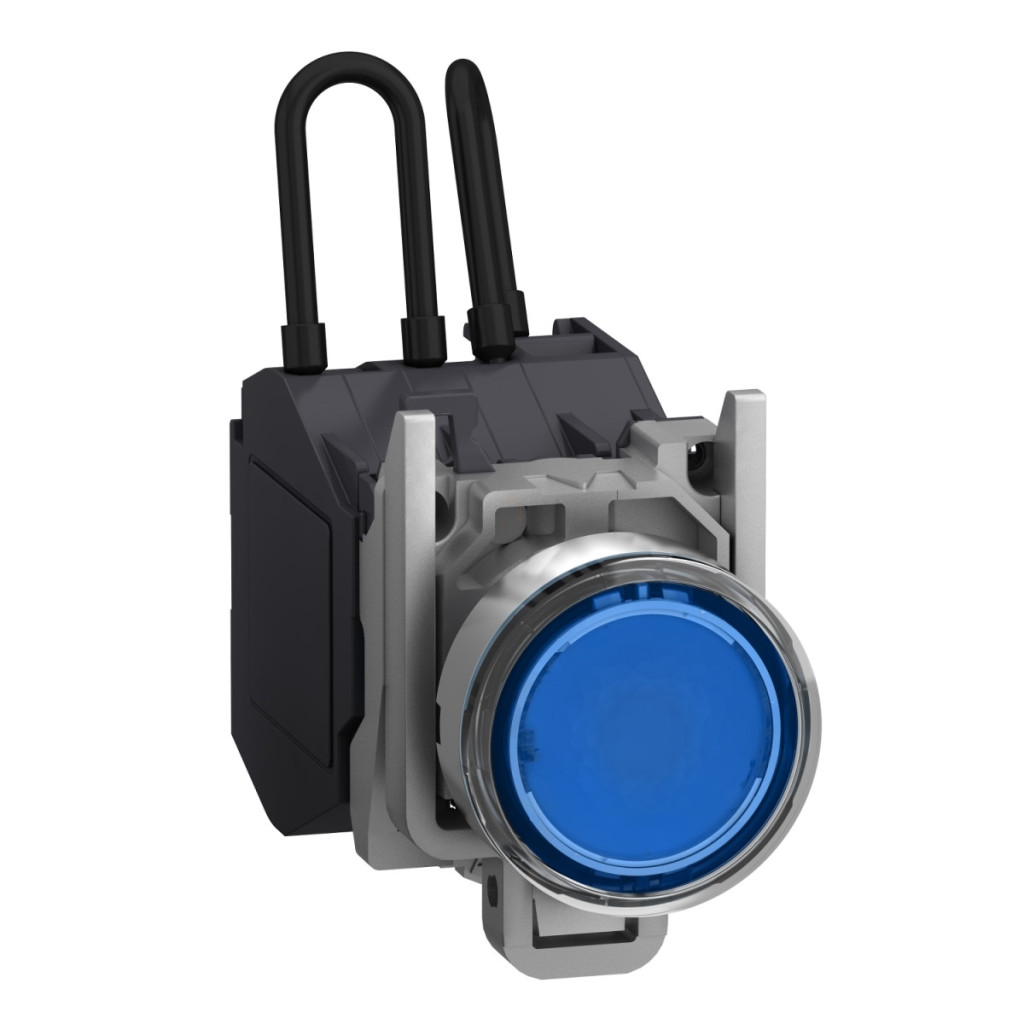

Indicatorul luminos cu buton de testare Schneider Electric Harmony XB4BW26BM5GEX este un produs de înaltă calitate, certificat ATEX, din familia de produse Harmony XB4, conceput special pentru utilizarea în medii potențial explozive. Acest indicator luminos LED complet și integrat este alegerea ideală pentru instalarea în panouri de control industriale, unde siguranța și fiabilitatea sunt esențiale. Produsul are un indicator albastru și funcționează cu o tensiune de 24-254 V c.a./c.c., permițând o utilizare extrem de flexibilă într-o varietate de medii industriale. Designul acoperit cu cauciuc siliconic (cu manșon) oferă o protecție îmbunătățită împotriva umezelii și prafului, care este garantată și de clasa de protecție IP66 conform IEC 60529. Certificarea ATEX pentru protecție împotriva exploziilor (Ex tb IIIC Db, Ex db eb mb IIC Gb, II 2 GD) permite utilizarea produsului în zone cu praf 21-22 și zone cu gaz 1-2, care pot fi critice în medii chimice, petroliere sau alte medii potențial explozive. Din punct de vedere tehnic, lampa indicatoare XB4BW26BM5GEX are un diametru standard de montare de 22 mm, care respectă standardul IEC 60947-1. Produsul este fabricat cu o placă frontală din metal cromat și un inel de fixare Zamak, care asigură durabilitate și un aspect profesional. Lampa indicatoare are 1 contact NO (normal deschis) și funcționare cu întrerupere lentă. Datele de funcționare demne de menționat includ o forță de acționare de 3,962 N și o durată de viață mecanică semnificativă de 5 milioane de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul are o adâncime de instalare de 58 mm și dimensiuni totale de 30 mm (înălțime) x 46,2 mm (lățime) x 72 mm (adâncime), ceea ce permite un design compact chiar și în panourile de control cu spațiu limitat. Conexiunea se realizează cu borne cu șurub care acceptă cabluri cu secțiune transversală de 2 x 1,5 mm² cu capete de cablu sau cabluri cu secțiune transversală de 1 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Cuplul de strângere recomandat este de 0,8-1,2 Nm. Lampa indicatoare Schneider Electric XB4BW26BM5GEX are o tensiune nominală de izolație (Ui) de 415 V și un curent termic convențional (Ith) măsurat în aer liber de 10 A. Tipul semnalului este constant, iar sursa de lumină LED încorporată are o durată de viață extrem de lungă, de 100.000 de ore. Intervalul de temperatură de funcționare al produsului este între -20 °C și +75 °C, iar temperatura de depozitare este între -40 °C și +70 °C. Categoria sa de supratensiune este I, în conformitate cu standardul IEC 60536. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009 și IEC 60079-31:2009, și este certificat INERIS 04ATEX9004U.
Schneider Electric Harmony XB4 - ATEX DG - XB4BW26BM5GEX - lampă de testare LED completă cu buton, Ø22, 24 V c.a./c.c., albastru date tehnice
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului: Lampă indicatoare cu buton de testare
Identificator scurt al produsului: XB4
Material placă frontală: Metal cromat
Informații suplimentare
Material inel de montare: Zamak
Diametru de montare: 22 mm
Înălțime: 30 mm
Lățime: 46,2 mm
Adâncime: 72 mm
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm +/- 0,2 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) - grosime: 1-6 mm
Adâncime de instalare: 58 mm
Marcaje: Ex tb IIIC Db, Ex db eb mb IIC Gb, II 2 GD
Forma capului indicatorului: Rotundă
Culoarea butonului/lentilei: Albastră
Informații suplimentare despre actuator: Capac de protecție (silicon transparent)
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Deschidere pozitivă: Niciuna
Cursă de acționare: 1,657 mm (punct de comutare), 4,622 mm (punct de schimbare a stării), 4,452 mm (cursă completă)
Forță de acționare: 3.962 N
Durată de viață mecanică: 5.000.000 de cicluri
Conexiuni - terminale: Terminale cu șurub, 2 x papuci de cablu de 1,5 mm² conform IEC 60947-1, terminale cu șurub, 1 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8-1,2 N·m conform IEC 60947-1
[Ui] tensiune nominală de izolare: 415 V
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ie] curent nominal de funcționare: 1,9 A la 380 V, CA, A600 conform IEC 60947-5-1; 3 A la 240 V, CA, A600 conform IEC 60947-5-1; 6 A la 120 V, CA, A600 conform IEC 60947-5-1; 0,27 A la 250 V, curent continuu, Q300 conform IEC 60947-5-1; 0,55 A la 125 V, curent continuu, Q300 conform IEC 60947-5-1; 2,87 A la 24 V, curent continuu, Q300 conform IEC 60947-5-1
Tip semnal: Continuu
Sursă de lumină: LED integrat
[Us] tensiune nominală de alimentare: 24...254 V c.a./c.c.
Consum de curent: 2...10 mA
Durată de viață: 100.000 h
Caracteristici de mediu
Grad de protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -20…75 °C
Categorie de supratensiune: I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Standarde și certificări
Standarde: IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 Nr. 213 Certificări de produs: INERIS 04ATEX9004U Zona cu praf: Zonele 21-22 Zona cu gaz: Zonele 1-2
