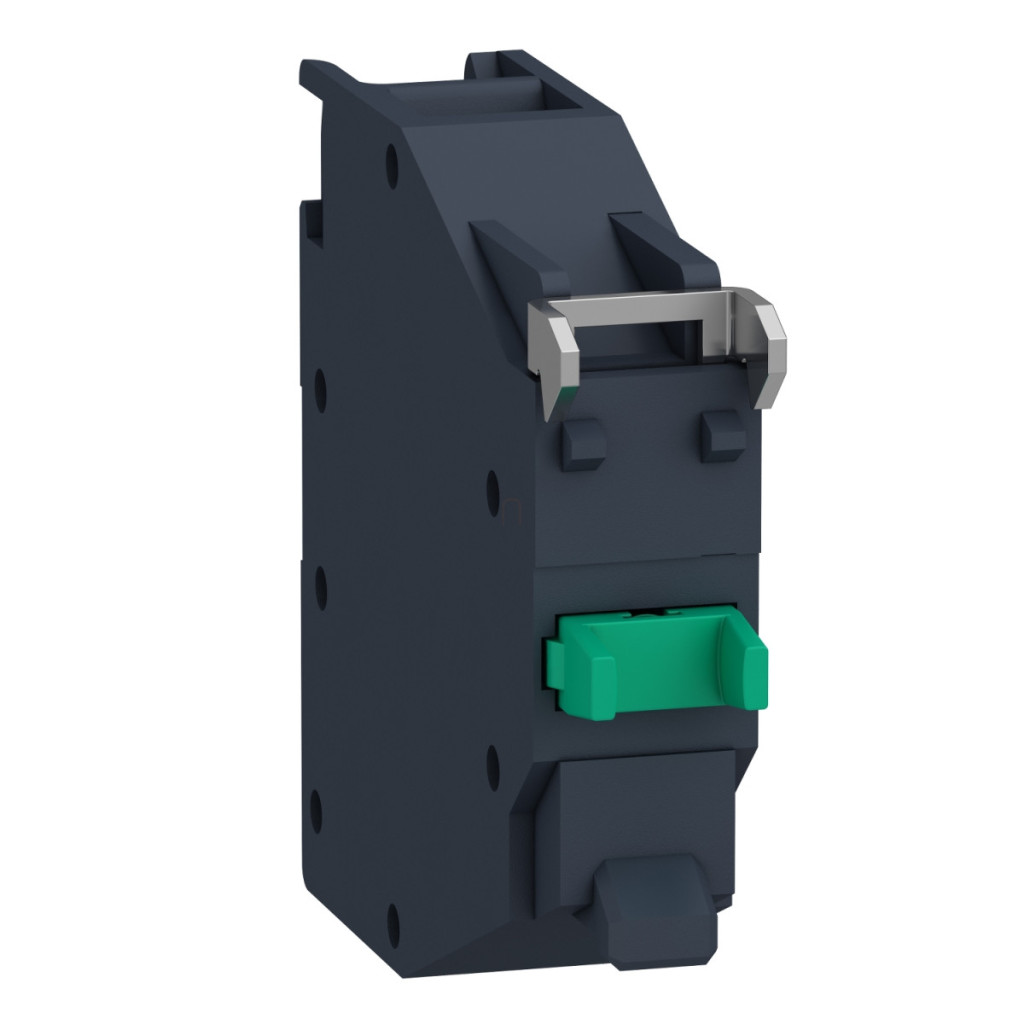

Blocul de contact Schneider Electric Harmony XB4 - ATEX seria D ZBE101GEX este o componentă profesională de control industrial concepută special pentru utilizarea în medii periculoase. Acest bloc de contact cu un singur contact, protejat împotriva gazelor, asigură o funcționare fiabilă în aplicații critice din punct de vedere al siguranței, în special în atmosfere potențial explozive. Modelul ZBE101GEX are un singur contact normal deschis (1NO), care este standard. Produsul este montat frontal și echipat cu terminale cu șuruburi care permit conectarea a 2 fire de 1,5 mm² fără capete de cablu sau a 1 fir de 2,5 mm² cu capete de cablu. Contactele au un design special etanș la gaze, care sporește siguranța în medii periculoase. Produsul are marcajul Ex db eb IIC Gb ATEX, care indică designul său rezistent la explozie. ZBE101GEX se mândrește cu parametri tehnici excelenți. Cursa sa de funcționare este definită cu precizie: 1,657 mm (punct de comutare), 4,622 mm (punct de schimbare a stării) și 4,452 mm (cursă completă). Forța sa de funcționare este de 3,962 N, iar durata sa de viață mecanică este remarcabilă, de 1.000.000 de cicluri de comutare. Cuplul de strângere al conectorilor trebuie să fie între 0,8 și 1,2 Nm, în conformitate cu IEC 60947-1. Curentul termic convențional al produsului în aer liber (Ith) este de 10 A, în conformitate cu IEC 60947-5-1, iar tensiunea de izolație (Ui) este de 415 V. Curentul nominal de funcționare variază în funcție de tensiune și curent: pentru AC A600, 1,9 A la 380 V, 3 A la 240 V, 6 A la 120 V; Pentru DC Q300, 0,27 A la 250 V, 0,55 A la 125 V, 2,87 A la 24 V, toate în conformitate cu IEC 60947-5-1. Seria Schneider Electric Harmony XB4 ATEX ZBE101GEX are o gamă de temperaturi excepțională, cu o temperatură de funcționare de la -50 la +75 °C și o temperatură de depozitare de la -50 la +70 °C. Acest produs este conform cu numeroase standarde internaționale, inclusiv seria de standarde EN/IEC 60079 pentru echipamente antideflagrante, și este, de asemenea, certificat UL și CSA. Este deosebit de potrivit pentru utilizarea în zone periculoase de clasa I diviziunea 2. În ceea ce privește dimensiunile fizice, lățimea CAD este de 38 mm, înălțimea este de 10 mm, iar adâncimea este de 42,4 mm. Designul compact facilitează instalarea cu economie de spațiu în sistemele de control industrial, oferind în același timp siguranță maximă în medii periculoase.
Schneider Electric Harmony XB4 - ATEX DG - ZBE101GEX - bloc de contact, 1NO, conexiune cu șurub date tehnice
Caracteristici de bază
Familia de produse: Harmony XB4
Tipul produsului: Bloc de contacte
Denumirea scurtă a produsului: ZBE
Funcționarea contactelor: Standard
Tip bloc de contact: Contact simplu
Utilizare contact: Contact etanș la gaze
Conexiuni - terminale: Terminale cu șurub, 2 x 1,5 mm² fără capete de cablu
Caracteristici suplimentare
Lățime totală conform CAD: 38 mm
Înălțime totală conform CAD: 10 mm
Adâncime totală conform CAD: 42,4 mm
Marcaj: Ex db eb IIC Gb
Tipul și compoziția contactului: 1 NO
Deschidere pozitivă: Niciuna
Cursă de acționare: 1,657 mm (punct de conectare)
4,622 mm (punct de schimbare a stării)
4,452 mm (cursă completă)
Forță de acționare: 3,962 N
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Curent termic convențional [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 415 V
Curent nominal de funcționare [Ie]:
1,9 A la 380 V, c.a., A600 conform IEC 60947-5-1
3 A la 240 V, c.a., A600 conform IEC 60947-5-1
6 A 120 V, c.a., A600 conform IEC 60947-5-1
0,27 A 250 V, CC, Q300 conform IEC 60947-5-1
0,55 A 125 V, CC, Q300 conform IEC 60947-5-1
2,87 A 24 V, CC, Q300 conform IEC 60947-5-1
Montare bloc: Din față
Mediu
Protecție: TH
Temperatura aerului ambiant de depozitare: -50...70 °C
Temperatura aerului ambiant de funcționare: -50...75 °C
Standarde:
EN/IEC 60079-7
EN/IEC 60079-0
EN/IEC 60079-1
EN/IEC 60079-31
UL 60079-31
UL 60079-0
CSA C22.2 Nr. 213
UL 60079-1
ANSI/ISA 12.12.01
Certificări ale produsului: cULus
Caracteristici de mediu: Locație periculoasă clasa I, divizia 2
