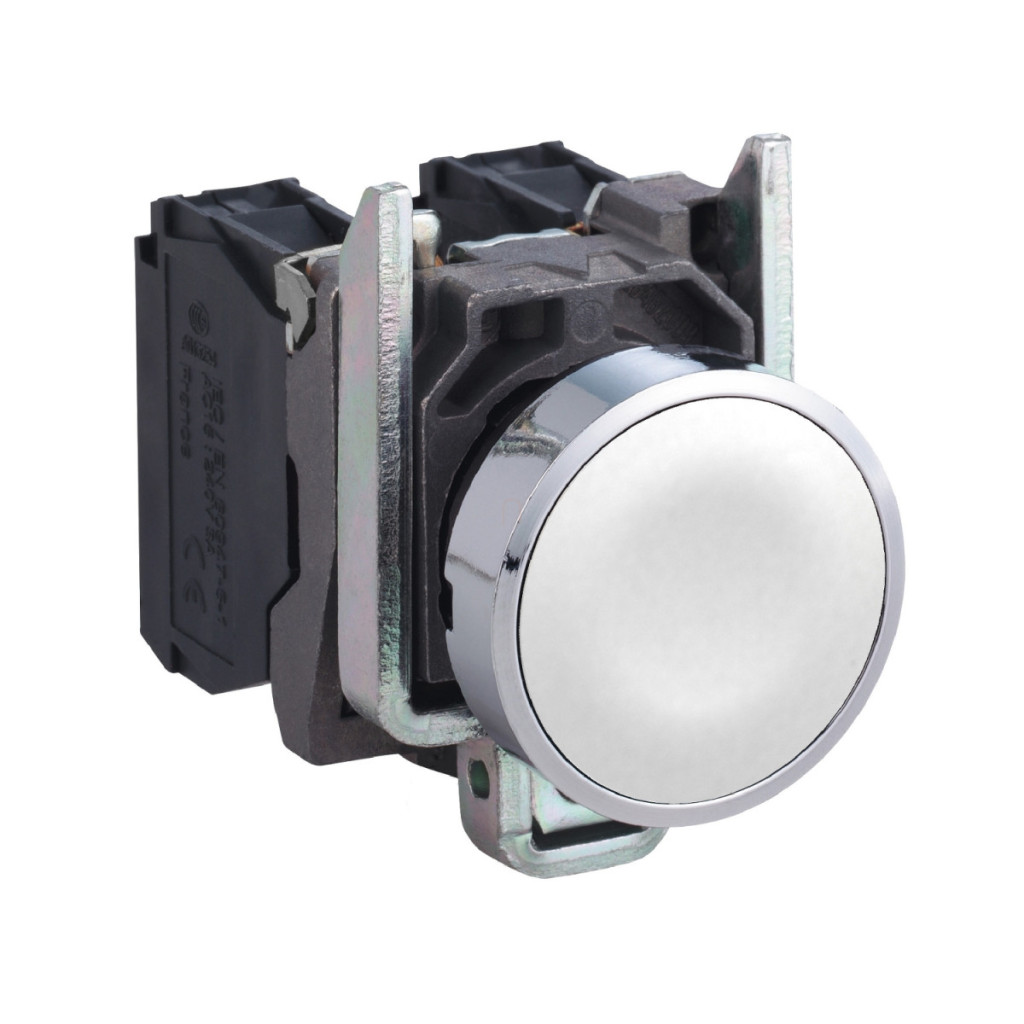

Butonul XB4BA11, parte a gamei de produse Harmony XB4 de la Schneider Electric, este o componentă de înaltă calitate utilizată în automatizarea și controlul industrial. Acest buton alb, fără marcaje, cu cadru metalic cromat, are o cursă scurtă și funcționează cu revenire prin arc, fiind ideal pentru aplicații care necesită comutare rapidă și decisivă. Designul și construcția produsului sunt destinate mediilor profesionale. Capul butonului este rotund, alb, cu o suprafață adâncită și fără marcaje. Cu un diametru de montare de 22,5 mm, dispozitivul poate fi instalat cu ușurință în decupaje standard. Rama este realizată din metal cromat, ceea ce asigură durabilitate și un aspect elegant, în timp ce inelul de fixare este realizat din aliaj de zamak pentru o rezistență mecanică mai mare. Dimensiunile compacte ale produsului (47 mm înălțime, 30 mm lățime și 52 mm adâncime) permit o instalare care economisește spațiu, în timp ce configurația contactului 1NO (un contact normal deschis) garantează o funcționare fiabilă în medii industriale. Parametrii tehnici ai butonului Schneider Electric XB4BA11 sunt impresionanți. Durata sa de viață mecanică de 10 milioane de cicluri de funcționare este remarcabilă în categoria sa, iar durata de viață electrică este de 1 milion de cicluri în categoria AC-15. Butonul are o forță de acționare de 3,8 N și o cursă totală de 4,3 mm, cu o schimbare de contact la 2,6 mm. Produsul are terminale cu șurub care pot fi utilizate cu cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă. Dispozitivul oferă un curent termic convențional de 10 A măsurat în aer liber în conformitate cu IEC 60947-5-1, în timp ce tensiunea nominală de izolație este de 600 V (grad de poluare 3) în conformitate cu IEC 60947-1. Produsul prezintă o serie de caracteristici de protecție care asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Clasele de protecție IP66, IP67, IP69 și IP69K garantează o protecție perfectă împotriva prafului și a apei, în timp ce rezistența la impact mecanic IK06 (conform IEC 50102) asigură rezistența la impacturi fizice. Produsul are o rezistență remarcabilă la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Intervalul său de temperatură de funcționare este de -40...+70 °C, ceea ce permite utilizarea sa în majoritatea mediilor industriale. XB4BA11 are o rezistență la vibrații de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerație semisinusoidală, îndeplinind cerințele IEC 60068-2-27.
Schneider Electric Harmony XB4 - Date tehnice XB4BA11
Caracteristici generale
Familia de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Tipul produsului: Buton apăsat
Materialul cadrului: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Alb încastrat, nemarcat
Tip cap: Standard
Caracteristici electrice
Tip și compoziție contact: 1 NO
Funcționare contact: Deschidere lentă Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO
Formă cap șurub: Compatibil cu șurubelniță Philips 1
Compatibil cu șurubelniță Pozidriv 1
Compatibil cu șurubelniță plată cu diametrul de 4 mm
Compatibil cu șurubelniță plată cu diametrul de 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Caracteristici de funcționare
Cursă de funcționare: 2,6 mm (comutare electrică NO) 4,3 mm (cursă completă) Forță de funcționare: 3,8 N comutare electrică NO Durată de viață mecanică: 10.000.000 de cicluri Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Caracteristici de mediu
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69K
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Standarde și certificări
Conform cu următoarele standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
Proprietăți mecanice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 52 mm
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semisinusoidală conform IEC 60068-2-27p>
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
