Butonul XB4BA21 din seria Harmony XB4 de la Schneider Electric este un element de comutare de înaltă calitate, conceput pentru mediile industriale, care se remarcă printre produsele similare prin fiabilitate și durabilitate. Acest buton negru, fără marcaj, cu revenire automată, este alegerea ideală pentru diverse aplicații de control în care durata lungă de viață și funcționarea fiabilă sunt esențiale. Butonul XB4BA21 face parte din gama de produse premium Harmony XB4 de la Schneider Electric, concepută pentru utilizare profesională. Produsul are un contact 1NO (un contact de închidere) și poate fi montat într-o decupare standard de 22,5 mm, fiind astfel compatibil cu majoritatea panourilor de control. Butoanul are o parte superioară încastrată, de culoare neagră, care se integrează perfect în mediul industrial. Materialul de bază al produsului este extrem de rezistent: partea superioară este realizată din metal cromat, iar inelul de fixare din aliaj de zamak, ceea ce asigură o durabilitate și o rezistență remarcabile. Din punct de vedere tehnic, XB4BA21 are numeroase caracteristici remarcabile. Butonul este prevăzut cu un contact cu deschidere lentă, iar cursa sa totală de funcționare este de 4,3 mm, din care comutarea stării electrice are loc la 2,6 mm. Pentru acționarea sa este necesară o forță de 3,8 N. Conectarea se realizează cu borne cu șurub, ceea ce permite conectarea unor cabluri cu secțiune maximă de 2 x 1,5 mm² cu capăt de cablu sau a unor cabluri cu secțiune de 1 x 0,22...2 x 2,5 mm² fără capăt de cablu. Durata de viață mecanică a produsului este excepțională: 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fără probleme pe termen lung. Durata de viață electrică este, de asemenea, remarcabilă: 1 milion de cicluri în condiții de sarcină diferite, conform anexei C a standardului IEC 60947-5-1. Caracteristicile electrice ale produsului asigură o gamă largă de posibilități de aplicare. Curentul termic convențional măsurat în aer liber este de 10 A, tensiunea de izolație este de 600 V (grad de poluare 3), iar rezistența la tensiune de șoc este de 6 kV. Poate fi utilizat cu diferite curenți de funcționare: în categoria AC-15 la 3 A la 240 V sau 6 A la 120 V, iar în categoria DC-13 la 0,1 A la 600 V, 0,27 A la 250 V sau 0,55 A la 125 V. Protecția împotriva scurtcircuitelor poate fi asigurată cu un siguranțe termice de tip gG de 10 A. Materialul contactelor este un aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă. Butoanul XB4BA21 este deosebit de rezistent la factorii de mediu. Are grad de protecție IP66, IP67, IP69 și IP69K, ceea ce oferă o protecție perfectă împotriva prafului și apei, chiar și în cazul spălării cu presiune ridicată (până la 7000000 Pa la 55 °C). De asemenea, dispune de clasificările NEMA 13 și NEMA 4X. Intervalul de temperatură de funcționare este de -40...+70 °C, ceea ce permite o funcționare fiabilă chiar și în condiții de mediu extreme. Rezistența la vibrații este de 5 gn (f = 2...500 Hz), iar rezistența la șocuri este de 30 gn (durată de 18 ms) sau 50 gn (durată de 11 ms) în cazul unei accelerații cu undă semisinusoidală. Produsul este prevăzut cu tratament de protecție TH și respectă numeroase standarde internaționale, printre care IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14 și UL 508. Deține, de asemenea, certificări CSA, LROS, BV, UL, DNV.

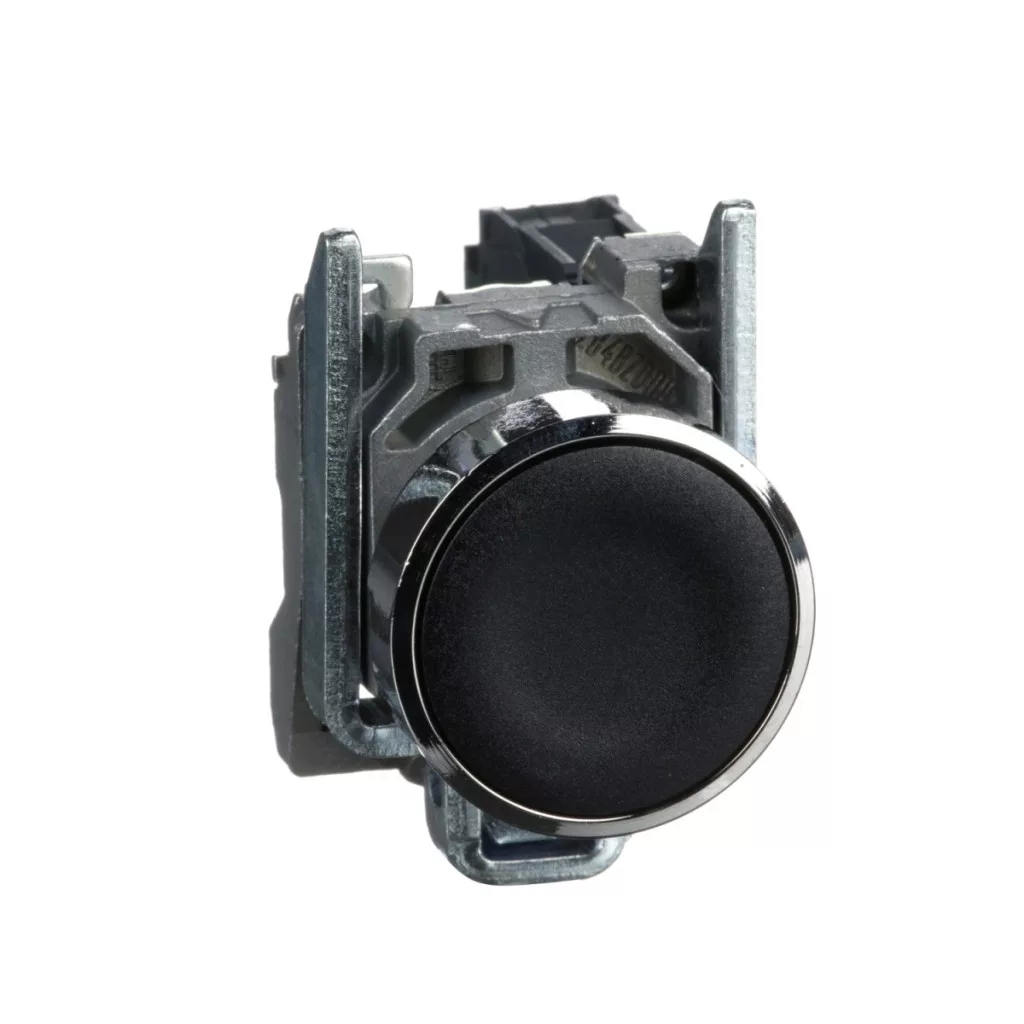

Schneider Electric Harmony XB4 - XB4BA21 - buton metalic complet, Ø22, cu revenire, 1NO, negru - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Tipul produsului sau al componentei: Buton
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22,5 mm
Unitate de vânzare: 1
Forma capului unității de semnalizare: Rotund
Tipul acționării: Cu revenire prin arc
Profilul acționării: Negru încastrat, fără marcaj
Tipul capului: Standard
Caracteristici electrice
Tipul și compoziția contactelor: 1 NO
Funcționarea contactului: Deschidere lentă
Conexiuni - ieșiri: Bornă cu șurub, <= 2 x 1,5 mm² cu capăt de cablu conform IEC 60947-1
Bornă cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Descrierea ieșirilor ISO nr. 1: (13-14)NO
Forma capului șurubului: Cruciform, compatibil cu șurubelnița Philips nr. 1
Cruciform, compatibil cu șurubelnița Pozidriv nr. 1
Canelat, compatibil cu șurubelnița plată de 4 mm
Canelat, compatibil cu șurubelnița plată de 5,5 mm
Materialul contactelor: Aliaj de argint (Ag/Ni)
Protecție împotriva scurtcircuitului: Siguranță fuzibilă de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 52 mm
Cursă de acționare: 2,6 mm (comutare electrică NO)
4,3 mm (cursă totală)
Forță de acționare: 3,8 N comutare electrică NO
Durată de viață mecanică: 10000000 de cicluri
Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1
Deschidere pozitivă: Fără
Durată de viață electrică
10.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de sarcină: 0,5 conform anexei C la IEC 60947-5-1
10.000.000 de cicluri, AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1
1.000.000 de cicluri, AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1
1.000.000 de cicluri, DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1
1.000.000 de cicluri, DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Standarde și certificate
Standarde: CSA C22.2 Nr. 14
IEC 60947-1
IEC 60947-5-4
IEC 60947-5-1
IEC 60947-5-5
UL 508
JIS C8201-5-1
JIS C8201-1
Certificări de produs: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
