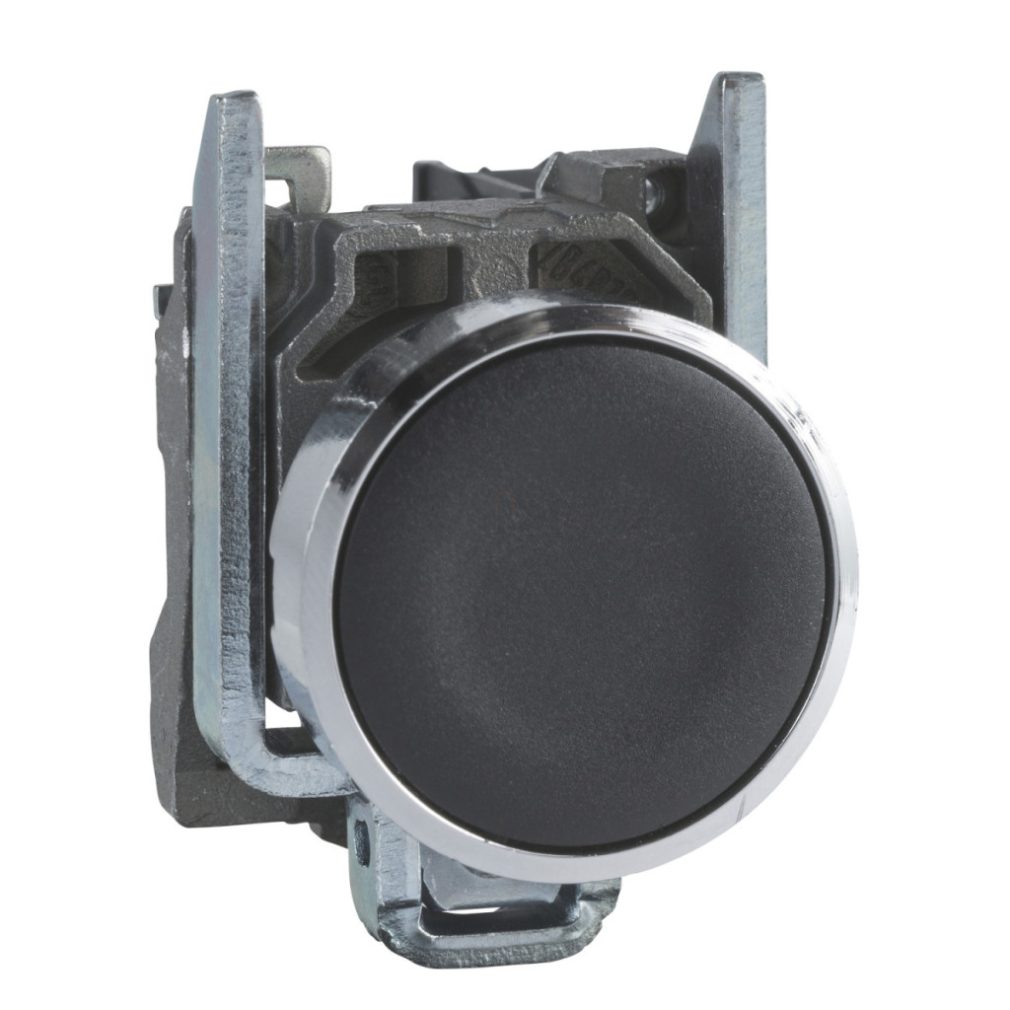

Butonul Schneider Electric Harmony XB4 seria XB4BA22 este un element de control profesional pentru utilizare în medii industriale, care se remarcă pe piață prin fiabilitatea și durabilitatea sale excepționale. Acest buton negru, cu suprafață netedă, fără marcaje, este alegerea ideală pentru controlul liniilor de producție, echipamentelor industriale și sistemelor automatizate, unde funcționarea precisă și durata lungă de viață sunt importante. Produsul poate fi montat printr-un orificiu de montare de 22,5 mm, iar placa frontală din metal cromat și inelul de fixare din Zamak oferă o protecție mecanică excelentă. Actuatorul rotund, negru, cu suprafață netedă, are un mecanism de revenire cu arc, astfel încât revine automat la poziția inițială după ce a fost apăsat. Funcția de comutare este asigurată de un contact normal închis (NC) cu acțiune de deschidere lentă. Conectarea se face cu borne cu șurub, la care pot fi conectate fire cu o secțiune maximă de 2 x 1,5 mm² cu manșoane sau 1 x 0,22...2 x 2,5 mm² fără manșoane, în conformitate cu IEC 60947-1. Parametrii tehnici ai butonului XB4BA22 indică o calitate excepțional de înaltă. Dispozitivul, care are o înălțime de 47 mm, o lățime de 30 mm și o adâncime de 52 mm, are o rezistență remarcabilă la influențele mediului. O caracteristică remarcabilă este faptul că poate fi curățat cu un aparat de spălat cu presiune la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Cursa de acționare a butonului cu contacte standard este de 1,5 mm (până când contactul NC își schimbă starea), iar cursa totală de acționare este de 4,3 mm. Forța necesară pentru acționare este de 3,5 N pentru a schimba starea contactului NC. Durata sa de viață mecanică este excepțională, cu până la 10 milioane de cicluri de comutare, permițând utilizarea pe termen lung chiar și în medii industriale. Cuplul de strângere recomandat pentru fixare este de 0,8-1,2 Nm, în conformitate cu IEC 60947-1. Parametrii electrici ai produsului includ o tensiune nominală de izolație de 600 V (la gradul de poluare 3, conform IEC 60947-1), tensiunea nominală de impuls de 6 kV (conform IEC 60947-1) și curentul termic de 10 A măsurat în aer liber convențional (conform IEC 60947-5-1). Valori ale curentului de funcționare în diferite categorii de comutație: 3 A (240 V), 6 A (120 V) și 1,2 A (600 V) pentru tipul AC-15, A600; DC-13, tip Q600: 0,1 A (600 V), 0,27 A (250 V) și 0,55 A (125 V). Durata de viață electrică poate fi de până la 1 milion de cicluri de comutare în diferite condiții de încărcare. Materialul de contact este aliaj de argint (Ag/Ni), iar protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1.
Schneider Electric Harmony XB4 - Date tehnice XB4BA22
Caracteristici generale
Familia de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Tipul produsului: Buton apăsat
Materialul plăcii frontale: Metal cromat
Materialul inelului de montare: Zamak
Diametru de montare: 22,5 mm
Formă cap actuator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Negru, neted, fără marcaje
Tip cap: Standard
Caracteristici electrice
Tip și compoziție contact: 1 NC
Funcționare contact: Deschidere lentă
Conexiuni: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Conexiuni: Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² cu manșoane pentru capete de cablu conform IEC 60947-1
Marcaj terminal ISO n°1: (11-12)NC Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 6 A 120 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Dimensiuni: 47 mm înălțime, 30 mm lățime, 52 mm adâncime
Cursă de funcționare: 1,5 mm (schimbare de stare electrică a contactului NC)
Cursă de funcționare: 4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru comutarea contactului NC
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Protecție și condiții de mediu
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție IP: IP67
Grad de protecție IP: IP69
Grad de protecție IP: IP69K
Grad de protecție NEMA: NEMA 13
Grad de protecție NEMA: NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Temperatura ambiantă de funcționare: -40...70 °C
Temperatura de depozitare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Conformitate și certificări
Standarde: IEC 60947-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
